TPS7A7100 低壓差 （LDO） 穩壓器專為需要極低壓差能力（1 A 時為 140 mV）且輸入電壓為 1.5 V 至 6.5 V 的應用而設計。TPS7A7100 提供 0.9 V 至 3.5 V 的創新、用戶可配置的輸出電壓設置，從而消除了外部電阻器和任何相關誤差。

TPS7A7100具有非常快的負載瞬態響應，與陶瓷輸出電容器配合使用時保持穩定，并在線路、負載和溫度范圍內支持優于 2% 的精度。軟啟動引腳允許應用程序減少負載中的浪涌。此外，漏極開路、電源就緒信號允許對電源軌進行排序。
*附件：TPS7A7100 1A 快速瞬態低壓差穩壓器數據表.pdf

TPS7A7100 采用 3mm × 3mm、16 引腳 VQFN 封裝以及 5mm × 5mm、20 引腳 VQFN 封裝。

特性

• 低壓差電壓：1 A 時為 140 mV
• VIN 范圍：1.5 V 至 6.5 V
• 可配置固定 VOUT 范圍：0.9 V 至 3.5 V
• 可調 VOUT 范圍：0.9 V 至 5 V
• 非常好的負載和線路瞬態響應
• 使用陶瓷輸出電容器時保持穩定
• 1.5% 精度的過劃線、過載和過熱
• 可編程軟啟動
• 電源正常 （PG） 輸出
• 包：
  • 3mm × 3mm、16 引腳 VQFN
  • 5 mm × 5 mm、20 引腳 VQFN

參數

方框圖

1. 產品概述

• ?型號?：TPS7A7100
• ?類型?：1A快速瞬態、低壓差（LDO）電壓穩壓器
• ?應用?：適用于無線基礎設施、RF組件、機頂盒、PC和打印機、音頻和視頻設備等

2. 主要特性

• ?低壓差電壓?：140mV at 1A
• ?輸入電壓范圍?：1.5V to 6.5V
• ?固定輸出電壓范圍?：0.9V to 3.5V（用戶可配置）
• ?可調輸出電壓范圍?：0.9V to 5V
• ?輸出電流?：高達1A
• ?精度?：超過線路、負載和溫度的1.5%精度
• ?封裝選項?：3mm × 3mm，16-pin VQFN和5mm × 5mm，20-pin VQFN

3. 功能特點

• ?用戶可配置輸出電壓?：通過連接不同的輸出電壓設置引腳到地或懸空，實現輸出電壓的靈活配置
• ?快速瞬態響應?：支持快速負載瞬態響應，確保輸出電壓的穩定性
• ?軟啟動功能?：減少啟動時的浪涌電流，保護下游電路
• ?電源良好（PG）輸出?：提供開漏電源良好信號，方便電源軌的排序和管理

4. 電氣特性

• ?線性調整率?和?負載調整率?：確保在不同輸入電壓和負載條件下輸出電壓的穩定性
• ?輸出噪聲電壓?：低噪聲設計，適合對噪聲敏感的應用場景
• ?熱關斷和過流保護?：內置熱關斷和過流保護功能，提高電路的可靠性和安全性

5. 應用與實現

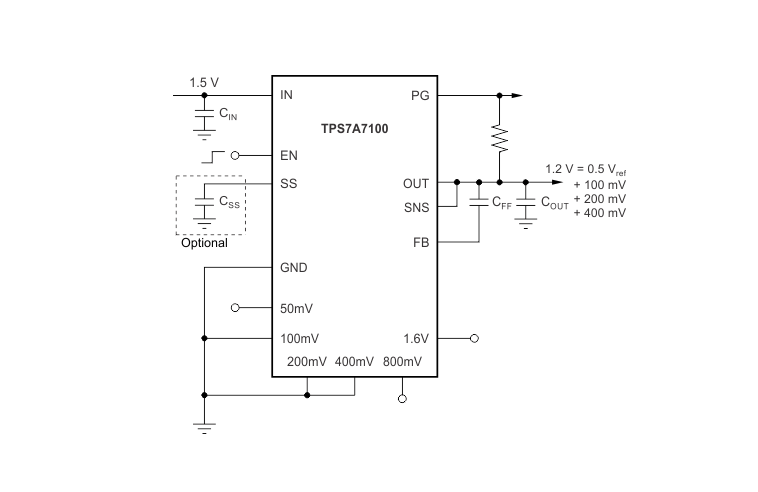

• ?典型應用電路?：數據表中提供了典型應用電路圖，方便用戶參考和設計
• ?外部電容推薦?：建議使用陶瓷電容作為輸入和輸出電容，以提高電路的穩定性和性能
• ?布局指南?：提供了關于如何優化PCB布局以提高電路性能的指南

6. 熱信息

• 提供了關于熱阻、結溫等關鍵熱參數的信息，幫助用戶在設計時考慮散熱問題

7. 封裝與尺寸

• 詳細介紹了兩種封裝選項的尺寸、引腳布局等信息

8. 文檔支持

• 提供了相關文檔鏈接、支持資源等，方便用戶獲取更多關于TPS7A7100的信息和技術支持
