TPS7A84A 是一款低噪聲、低壓差線性穩壓器 （LDO），能夠提供 3A 電流，最大壓差僅為 180mV。該器件提供兩個輸出電壓范圍。TPS7A8400A輸出電壓可在 0.8 V 至 3.95 V 范圍內進行引腳編程，分辨率為 50 mV，并使用外部電阻分壓器在 0.8 V 至 5.15 V 范圍內進行調節。TPS7A8401A輸出電壓可在 0.5 V 至 2.075 V 范圍內進行引腳編程，分辨率為 25 mV，并使用外部電阻分壓器在 0.5 V 至 5.15 V 范圍內進行調節。

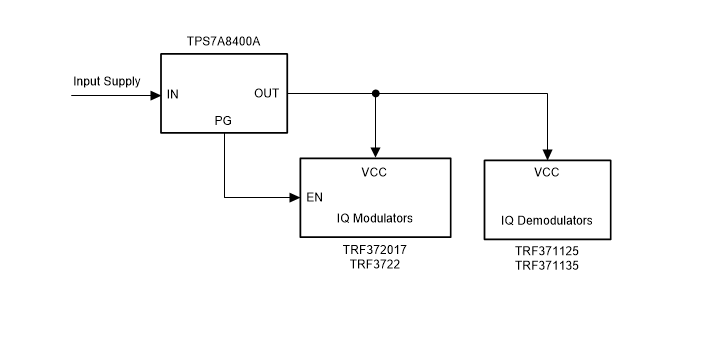

低噪聲、高 PSRR 和高輸出電流能力相結合，使 TPS7A84A 非常適合為噪聲敏感元件供電，例如高速通信、視頻、醫療或測試和測量應用中的元件。TPS7A84A 的高性能限制了電源產生的相位噪聲和時鐘抖動，使該器件非常適合為高性能串行器和解串器 （SerDes）、模數轉換器 （ADC）、數模轉換器 （DAC） 和 RF 元件供電。具體來說，RF 放大器受益于該器件的高性能和> 5V 輸出能力。

*附件：TPS7A84A 3A、高精度 （0.75%）、低噪聲 （4.4μVRMS） LDO 穩壓器數據表.pdf

對于需要低輸入電壓、低輸出 （LILO） 工作的數字負載 [例如專用集成電路 （ASIC）、現場可編程門陣列 （FPGA） 和數字信號處理器 （DSP）]，TPS7A84A 的出色精度（線路、負載和溫度范圍內為 0.75%）、遙感、出色的瞬態性能和軟啟動功能可確保最佳系統性能。

TPS7A84A 的多功能性使該設備成為許多要求苛刻的應用的首選組件。

特性

• 低壓差：3 A 時為 180 mV（最大值），帶 BIAS
• 使用偏置時，線路、負載和溫度精度為 0.75%（最大）
• 輸出電壓噪聲：4.4 μVRMS
• 輸入電壓范圍：
  • 無偏置：1.4 V 至 6.5 V
  • 帶偏置：1.1 V 至 6.5 V
• TPS7A8400A輸出電壓范圍：
  • 可調作：0.8 V 至 5.15 V
  • ANY-OUT?作：0.8 V 至 3.95 V
• TPS7A8401A輸出電壓范圍：
  • 可調作：0.5 V 至 5.15 V
  • ANY-OUT?作：0.5 V 至 2.075 V
• 電源紋波抑制：
  • 500 kHz 時為 40 dB
• 出色的負載瞬態響應
• 可調節的軟啟動浪涌控制
• 開漏電源正常 （PG） 輸出

參數

方框圖

一、產品概述

1. 主要特點

• ?高輸出電流?：最大可達3A。
• ?高精度?：輸出電壓精度為0.75%（最大）。
• ?低噪聲?：輸出噪聲電壓為4.4μV RMS（典型值）。
• ?低壓差?：最大壓差為180mV（3A負載時）。
• ?可調輸出電壓?：支持通過內部ANY-OUT網絡或外部電阻分壓器調整輸出電壓。

2. 應用領域

• 適用于高速通信、視頻、醫療和測試測量設備。
• 可為高性能的SerDes、ADC、DAC和RF組件供電。

二、電氣特性

1. 精度與噪聲

• ?輸出電壓精度?：0.75%（最大），包括線路、負載和溫度變化的影響。
• ?輸出噪聲電壓?：4.4μV RMS（10Hz至100kHz，0.8V輸出時），具體值隨輸出電壓和輸入電壓變化。

2. 電源抑制比（PSRR）

• 在10kHz時，PSRR為42dB（0.8V輸出時），39dB（5.15V輸出時）。

3. 其他關鍵特性

• ?壓差電壓?：最大值為180mV（3A負載時）。
• ?短路電流限制?：在折疊返回操作下，短路電流限制為1A。
• ?啟動軟啟動?：通過外部電容實現可控的啟動電壓上升速率。
• ?電源良好（PG）輸出?：開漏輸出，用于指示輸出電壓狀態。

三、功能描述

1. 高精度與低噪聲

• 采用高精度帶隙電壓參考和低噪聲誤差放大器，確保輸出電壓的精確度和低噪聲特性。

2. 可調輸出電壓

• 提供兩種輸出電壓調整方式：使用內部ANY-OUT網絡進行粗調，或使用外部電阻分壓器進行精調。

3. 內部保護機制

• 包括熱關斷保護、過流限制和欠壓鎖定（UVLO）功能，確保器件在異常條件下安全可靠地工作。

四、封裝與熱性能

1. 封裝類型

• 采用VQFN（20）封裝，尺寸為3.5mm × 3.5mm（體部）。

2. 熱性能

• 提供了結到環境熱阻（θJA）等熱性能指標，幫助用戶在設計時考慮散熱問題。

五、應用指南

1. 外部組件選擇

• 輸入和輸出電容應選擇低ESR的陶瓷電容，以優化穩定性和瞬態響應。
• 推薦使用至少10μF的輸入電容和至少47μF的輸出電容（可并聯多個小電容以優化PSRR）。

2. 布局建議

• 所有電路組件應放置在PCB的同一側，并盡可能靠近TPS7A84A的相應引腳。
• 輸入和輸出電容的接地連接應盡可能短，并使用寬銅面進行接地連接。
• 推薦使用接地參考平面以提高PSRR和屏蔽噪聲。

六、典型應用電路

• 提供了典型應用電路圖，展示了TPS7A84A如何為負載供電，并包括了輸入和輸出電容、軟啟動電容、反饋電阻和偏置電壓的選擇示例。

七、訂購信息與支持

1. 訂購信息

• 提供了TPS7A84A的多種封裝選項和輸出電壓版本的訂購信息。

2. 支持資源

• 包括數據表、應用筆記、SPICE模型等，幫助用戶更好地理解和使用TPS7A84A。
• 用戶可通過TI社區獲取技術支持和交流設計經驗。
