這樣做，輕松搞定射頻線纜線損測試！
在測試中線損對測試結果有一定影響，今天給大家演示一下如何用網絡分析儀測試線纜的線損
Chrent
測試過程

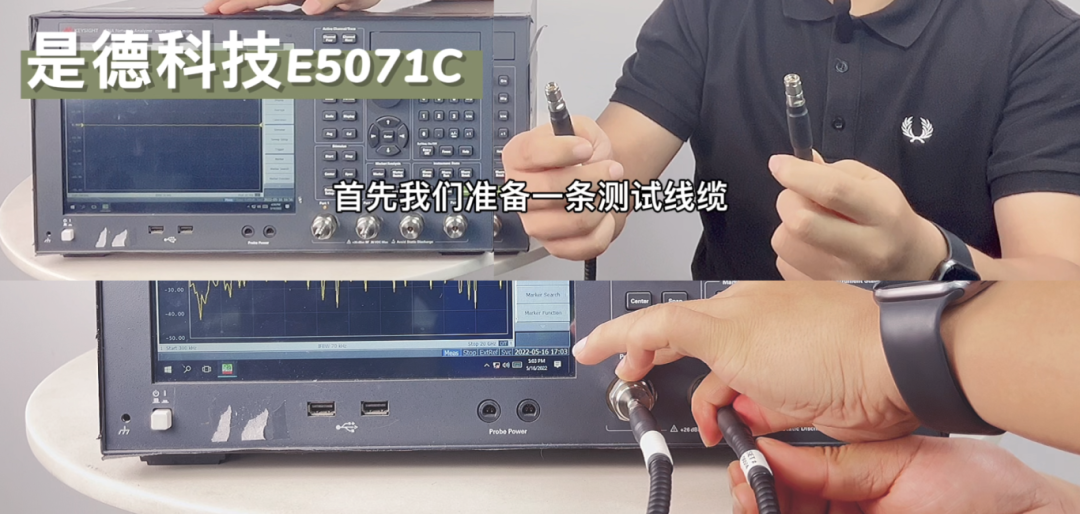

第一步：準備一臺網絡分析儀（是德科技E5071C）和一條測試線纜，連接測試線纜

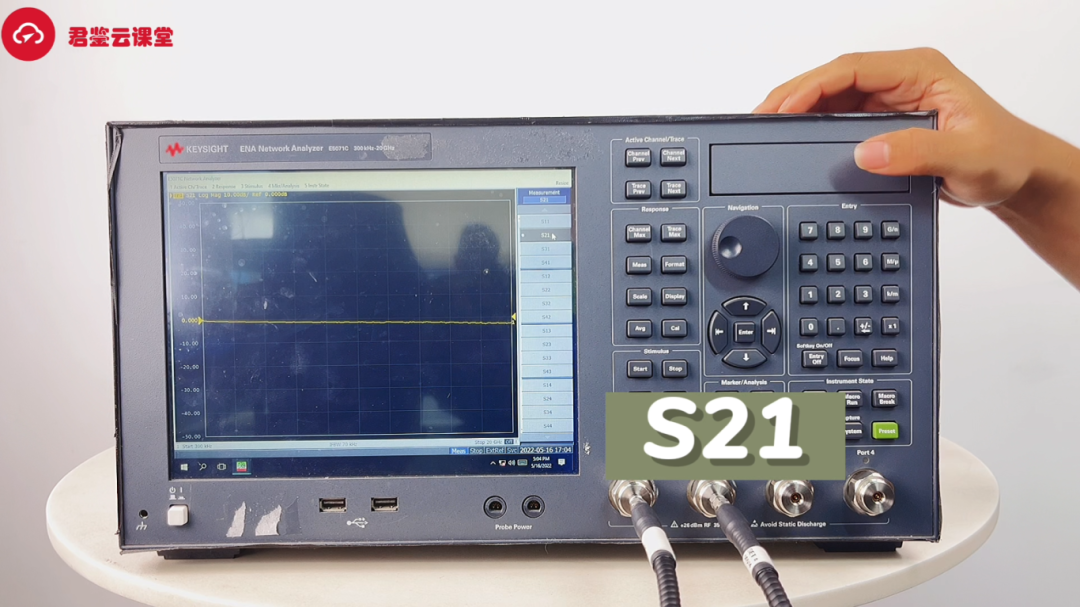

第二步：連接完成后，我們打到s21

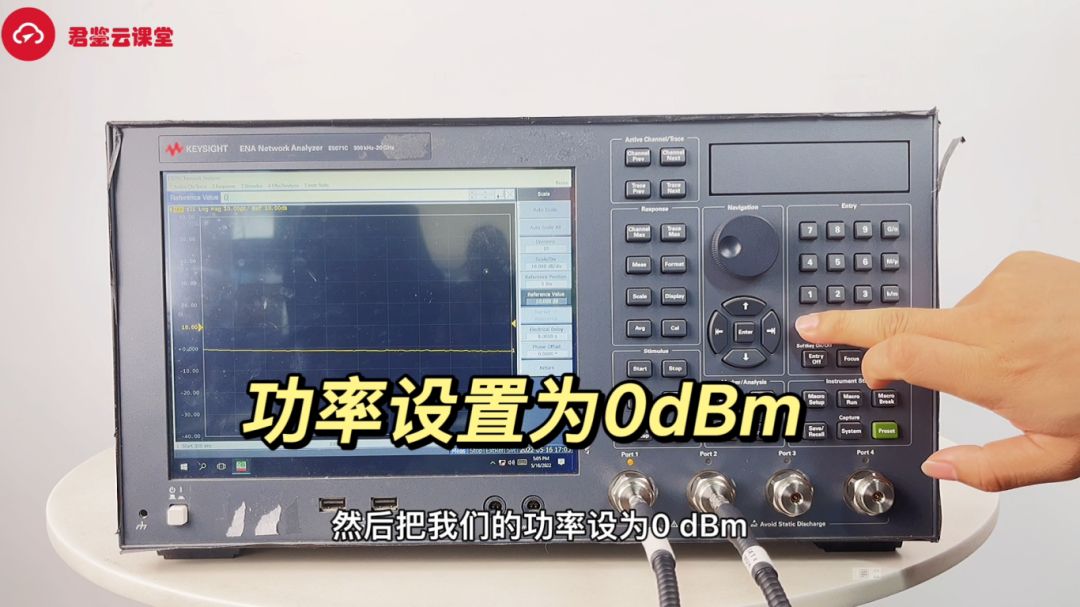

第三步：把功率設為0dBm

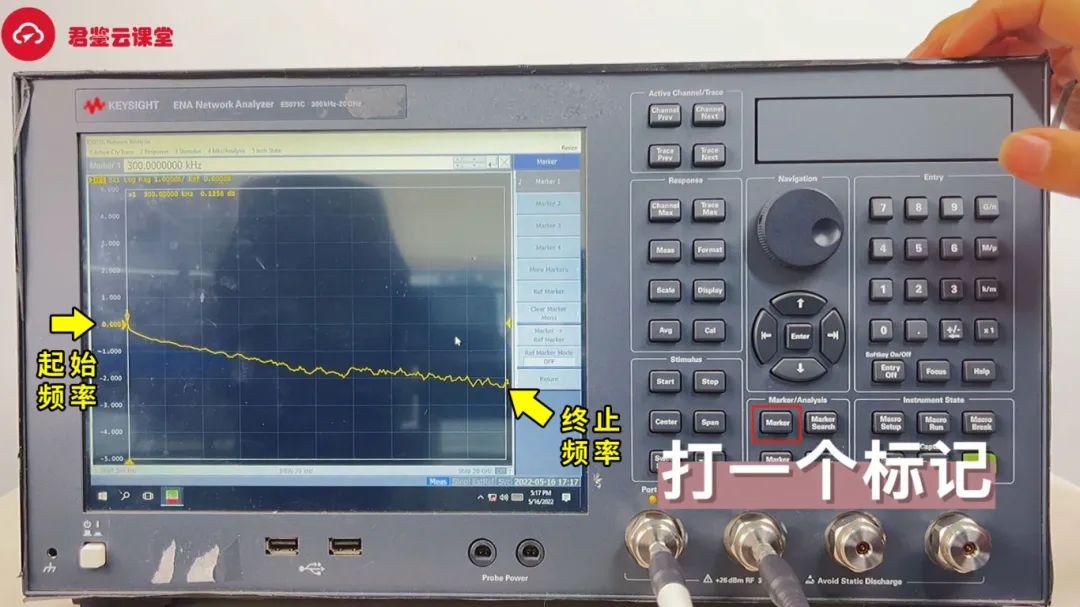

第四步：再打一個標記，可以看到起始頻率到終止頻率有一個曲線，它會隨著頻率越大線損越大

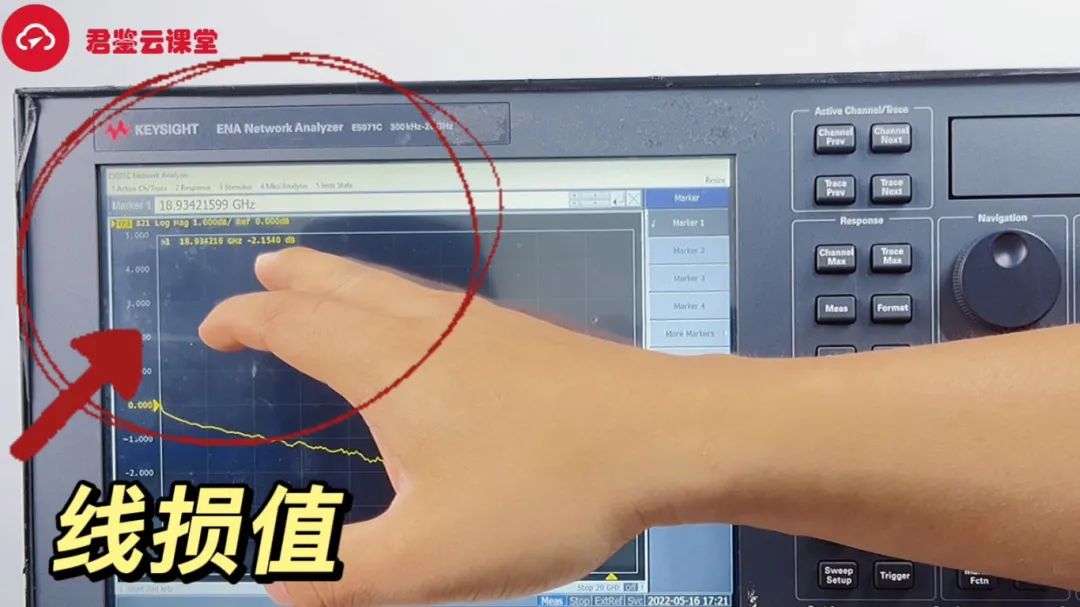

這里顯示的功率就是線損值
以上就是線纜線損的測試過程，大家如果有更多測試類問題，可以后臺留言咨詢我們
