隨著無線通信技術的快速發展，多輸入多輸出（MIMO）系統因其能夠顯著提升頻譜效率和傳輸可靠性而被廣泛應用于現代通信標準中。然而，MIMO設備的輻射功率測量涉及復雜的信號分析，包括突發信號檢測、占空比計算以及有效各向同性輻射功率（EIRP）的評估，這對測試系統的靈活性和精確性提出了較高要求。

德思特EMC軟件RadiMation提供多個模塊和軟件包。TS-RadiMation的每個模塊都可以執行不同的測試，控制不同品牌的儀器和EMC設備。TS-RadiMation?可以作為完整的完整包購買，也可以按模塊購買。TS-RadiMation是支持脈沖抗擾度測試的自動化測試軟件，可替代EMC32及ELEKTRA，支持輻射發射、輻射抗擾度、傳導發射、傳導抗擾度、ESD、EFT/突發、浪涌和驟降/中斷、報告生成器、數據導出等模塊。直觀的圖形用戶界面 (GUI) 可用于創建客戶特定的EMC測試。TS-RadiMation為EMC測試提供了全自動化解決方案，以便測試工程師可以完全專注于EMC測試。

本文將詳細介紹在TS-RadiMation?免費版本中執行MIMO功率測量的關鍵步驟，涵蓋測試文件創建、功率計參數配置、觸發模式選擇以及結果分析等環節。

01

從菜單欄中選擇創建一個新的 EUT 文件，指定新EUT文件的文件名，然后選擇“確定”?，F在將打開一個新的 EUT 窗口。

02

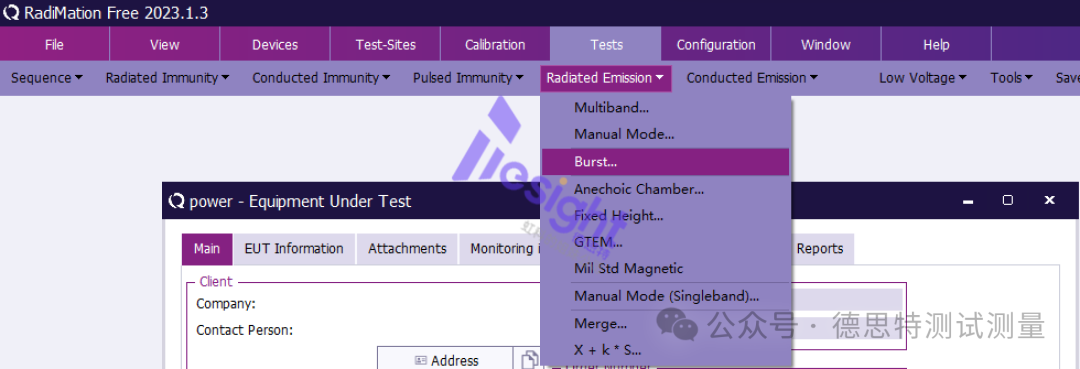

要開始突發測量，請從菜單欄中選擇“burst”。

03

按“新建”創建新的TSE文件。現在將打開輻射發射突發TSF窗口，可以在其中配置突發測試。

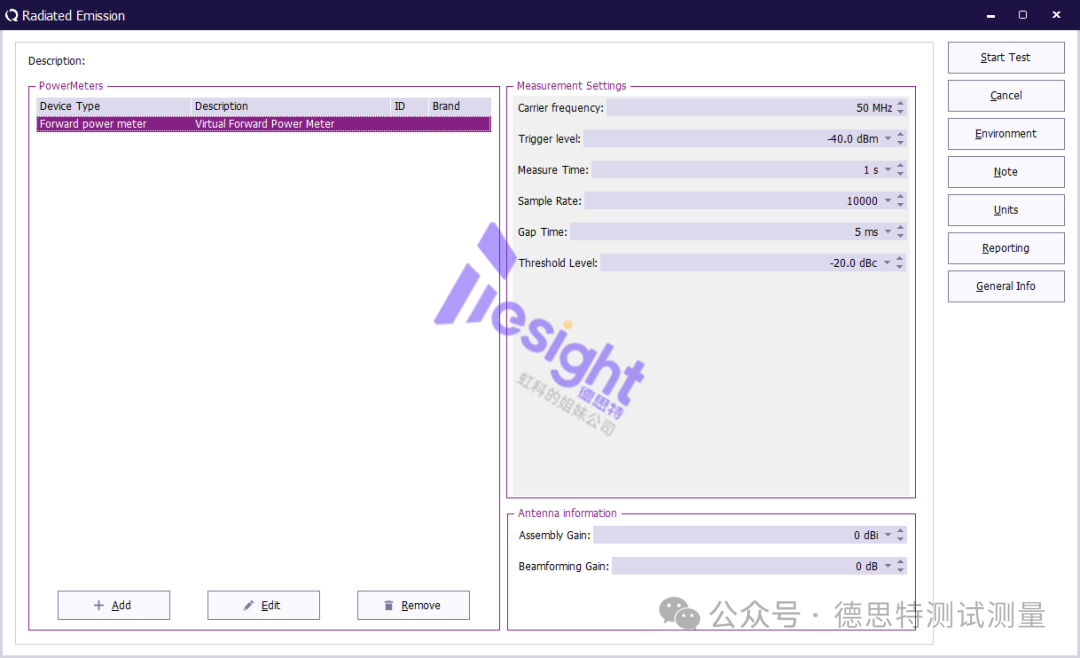

在此下面窗口中“ADD”功率計并配置測量參數。這里我們使用虛擬功率計。

可以設置以下可用且可配置：

● Powermeters（功率計）：顯示當前選擇的測量期間將使用的功率計的列表

● ADD：允許在測試中添加一個或多個功率計

● Edit：顯示所選功率計的設備驅動程序配置

● Remove：從將使用的功率計列表中刪除選定的功率計

● Carrier Frequency：功率計將測量的主頻率。該頻率用于校正功率計的測量結果

● Trigger level：指定功率計觸發電平的功率電平。如果測量樣本高于指定的觸發電平，功率計將假定測量樣本是突發的一部分

● Measurement time：測量的總時間

● Sample Rate：功率計應使用的采樣率

● Gap Time：間隙時間指定測量樣本應低于觸發電平的最小時間，以將該時間段指定為傳輸中的間隙

● Threshold Level：閾值電平定義了與最大測量突發值的 dB 差，用于確定測量突發值是否被指定為傳輸。在整個測量時間內，任何最大值低于最大突發值的閾值電平的突發都不會被指定為傳輸。

● Assembly Gain：通常連接到 EUT 輸出的天線的增益。該組件增益用于計算總 eirp 功率

● Beamforming Gain：EUT 的多個天線組合的額外增益。該波束形成因子用于計算總 eirp 功率

04

按“開始測試”將開始使用所選功率計和配置的參數進行測量。輸入文件名以保存 TSF 文件，以便將來再次使用。然后開始測量，結果顯示在窗口中。

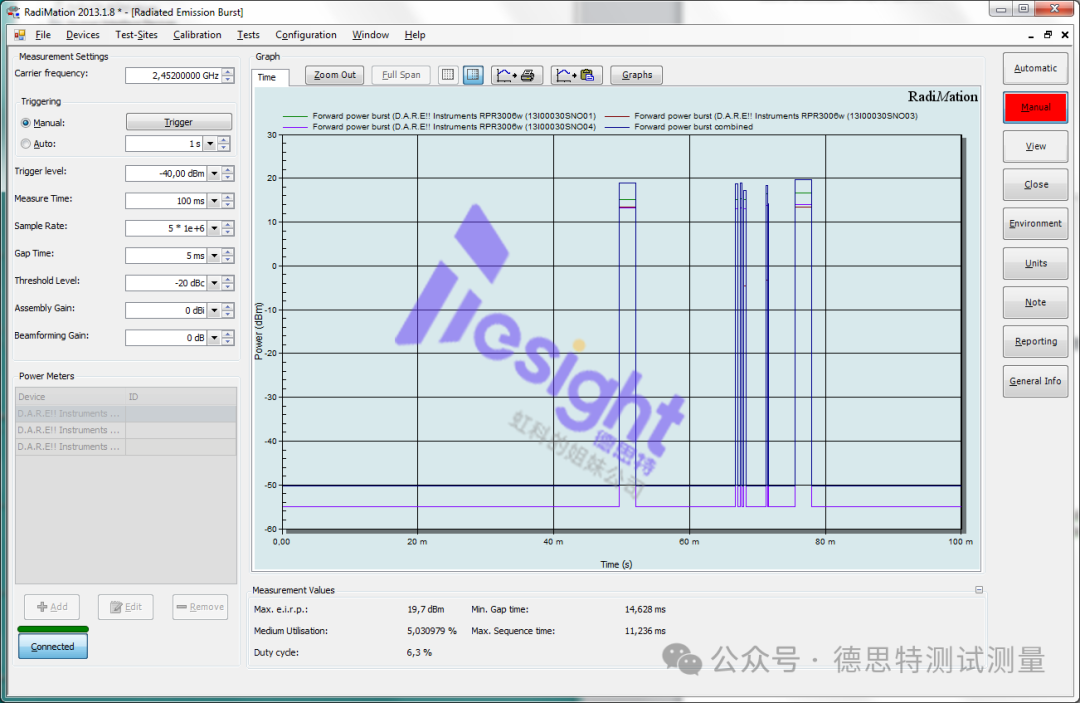

在測量過程中，所得到的測量值例如Maxeirp、中等利用率、占空比、最小。最大間隙時間 計算并顯示 序列時間和RMS。

● Graph：顯示突發測量的測量結果。將顯示每個選定功率計的單獨測量結果，以及所有圖表的組合測量結果?？梢苑糯鬁y量數據以獲得更多測量細節。

● Max. e.i.r.p：顯示最后組合測量數據的最大有效各向同性輻射功率

● Medium Utilisation：顯示最后組合測量數據的介質利用率的百分比。

● Duty Cycle：占空比顯示上次組合測量數據期間傳輸處于活動狀態的時間百分比。這是與總 TxGap 時間相比的總 TxSequence 時間

● Min. Gap Time：顯示上次組合測量數據期間指定為間隙的最小時間段

● Max. Sequence Time：顯示上次組合測量數據期間指定為傳輸的最大時間段

● RMS：顯示完整的最后組合測量數據（包括間隙和傳輸）的總 RMS 功率。該值應與真有效值功率計的功率計讀數相同

● Manual：選擇手動觸發模式，僅當按下觸發按鈕時才會執行新的測量

● Trigger：使用配置的測量設置開始對所有選定的功率計進行新的測量。此外，組合測量數據將被重新計算，測量值也將被重新計算

● Auto：選擇自動觸發模式。將使用自動設置中指定的間隔開始新的測量。此外，組合測量數據將被重新計算，測量值也將被重新計算

05

測量完成后，如果需要，可以更改配置參數，并且可以通過按觸發按鈕來觸發新的測量。按“關閉”按鈕可以將測量結果保存到創建的 EUT 文件中，這也將關閉測量窗口。
