一.概述

光伏/儲能電能質量在線監測是用于實時監測電力系統中的電能質量參數的設備。這些參數包括電壓、電流、頻率、諧波、閃變、三相不平衡等，對于保證電力系統的穩定運行和電力設備的正常運行具有重要意義。在線監測裝置通過實時采集和傳輸數據，為電力工程師提供決策依據，及時發現和解決潛在的電能質量問題。

裝置在電能質量指標參數測量方法的標準化和指標參數 的測量精度以及時鐘同步、事件告警功能等各個方面均達到了國家標準 A類要求，能夠滿 足 35kV 及以下供電系統電能質量監測的要求,廣泛適用于化工、鋼鐵、冶金、醫院、數據中心、交通建筑等行業的電能質量監測。

二.功能對照表

電壓偏差、頻率偏差、2-63次諧波電壓/電流、0.2-62.5 次間諧波電壓/電流、電壓閃變、電壓波動、直流分量等穩態數據監測;電壓中斷、電壓暫升、電壓暫降監測;電流瞬態、電壓瞬態監測。IEC61850 通訊協議

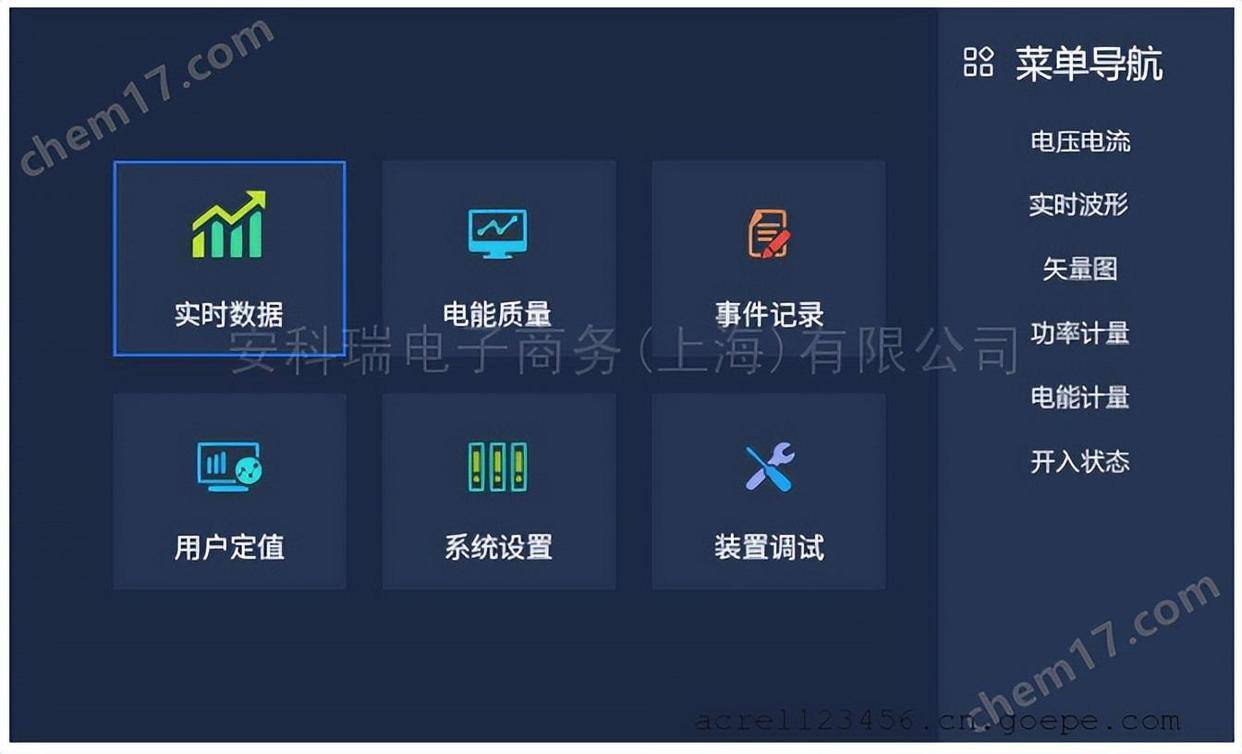

主菜單設有"實時數據"、"電能質量"、"事件記錄"、"用戶定值"、"系統設置"、"裝置調試 "等 6 個子菜單，當選中某一子菜單時會有藍色選擇框出現并顯示高亮，同時在右側"菜單導 航"欄顯示該子菜單的下屬菜單內容。此時，再按確認鍵即可進入該子菜單。

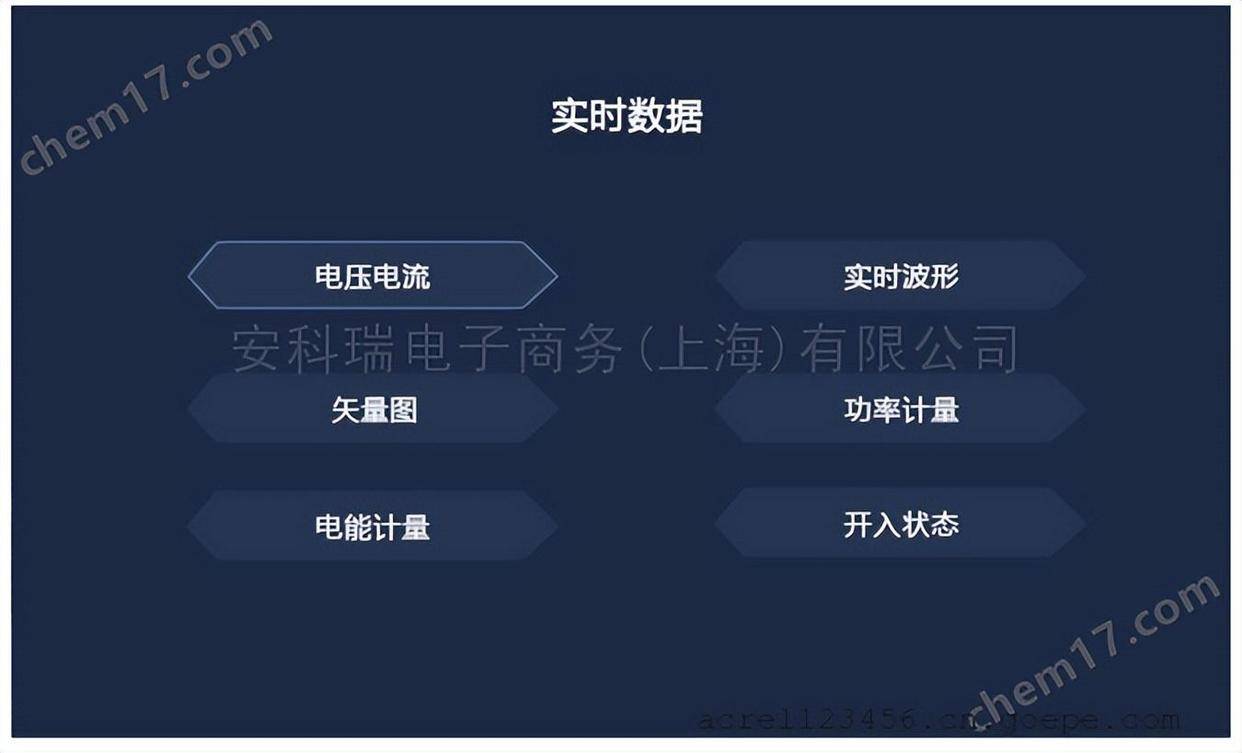

在主菜單選擇"實時數據"菜單進入實時數據界面。實時數據菜單主要有"電壓電流"、" 實時波形"、"矢量圖"、"功率計量"、"電能計量"、"開入狀態"六個子菜單。

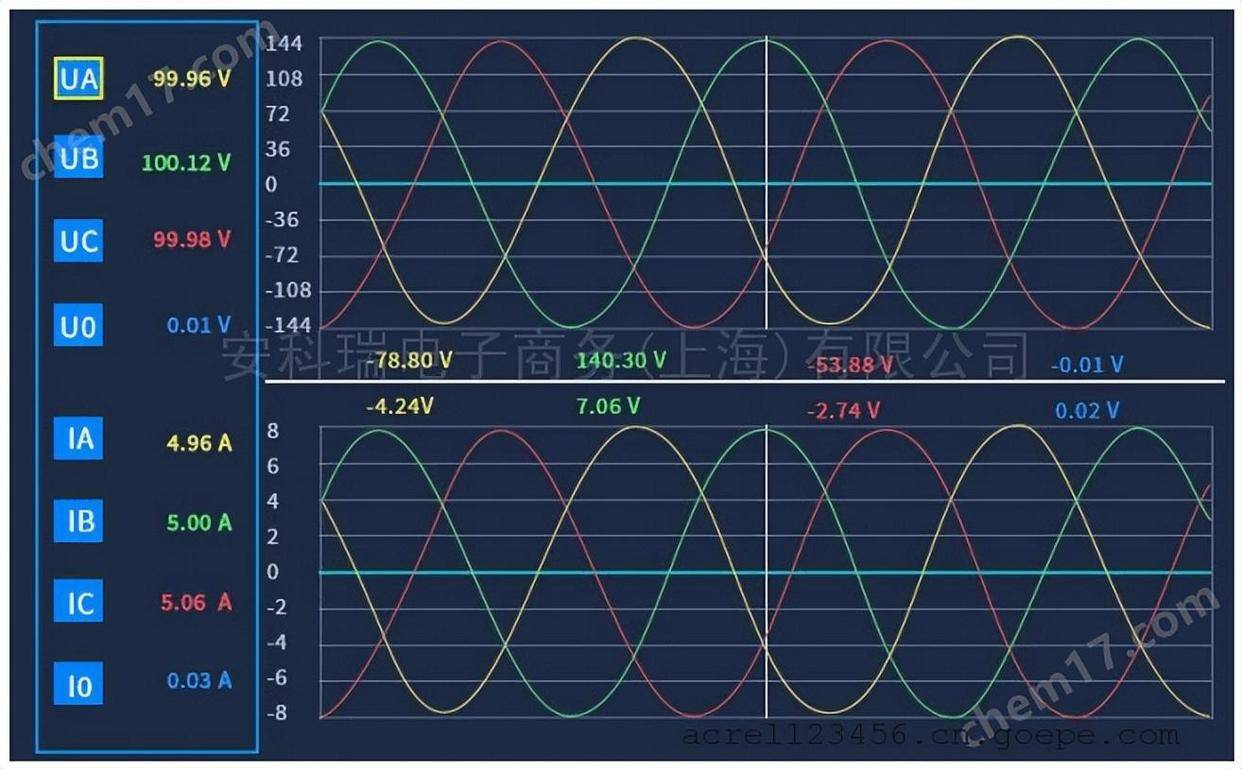

實時波形界面主要顯示當前采樣值波形，按左右鍵選擇操作區域；按上下鍵可以選擇顯 示的通道，黃、綠、紅分別為 A、B、C 三相，藍色代表零序；按"+"、"-"鍵"可以移動波形 光標。

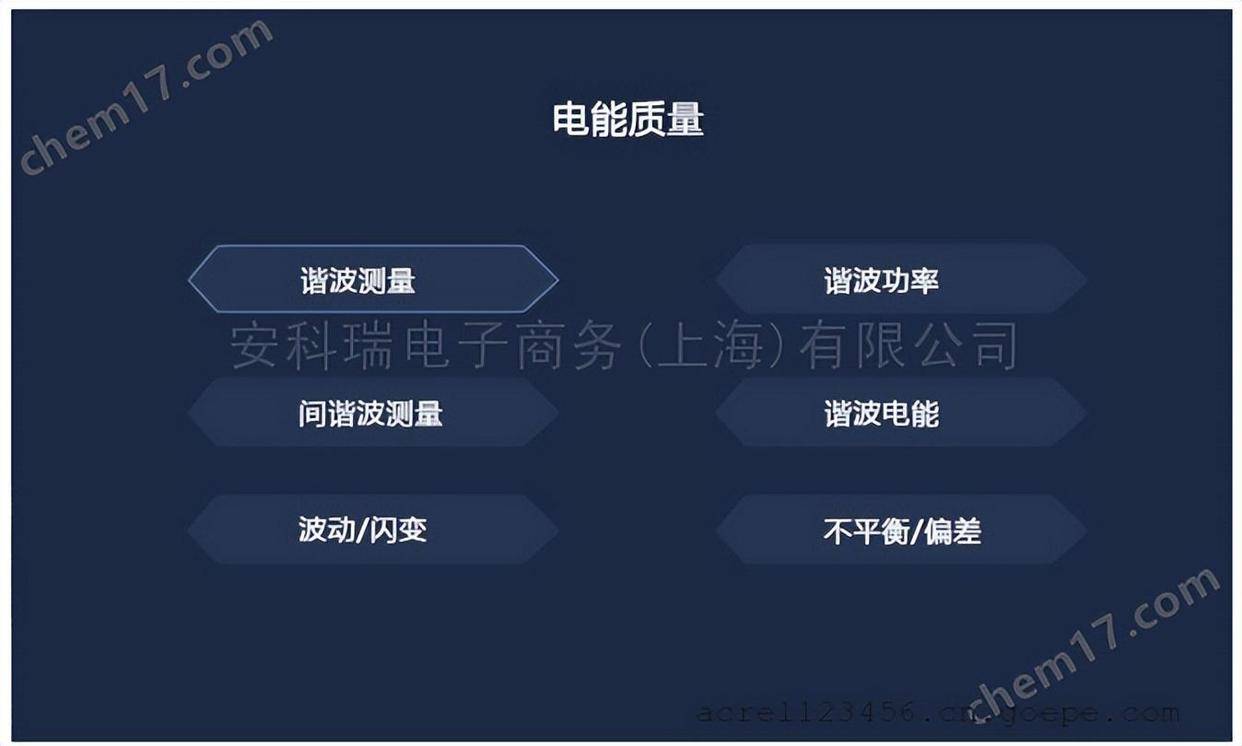

在主菜單選擇"電能質量"菜單進入電能質量界面。電能質量子菜單主要有"諧波測量"、" 諧波功率"、"間諧波測量"、"諧波電能"、"波動/閃變"、"不平衡/偏差"六個子菜單。

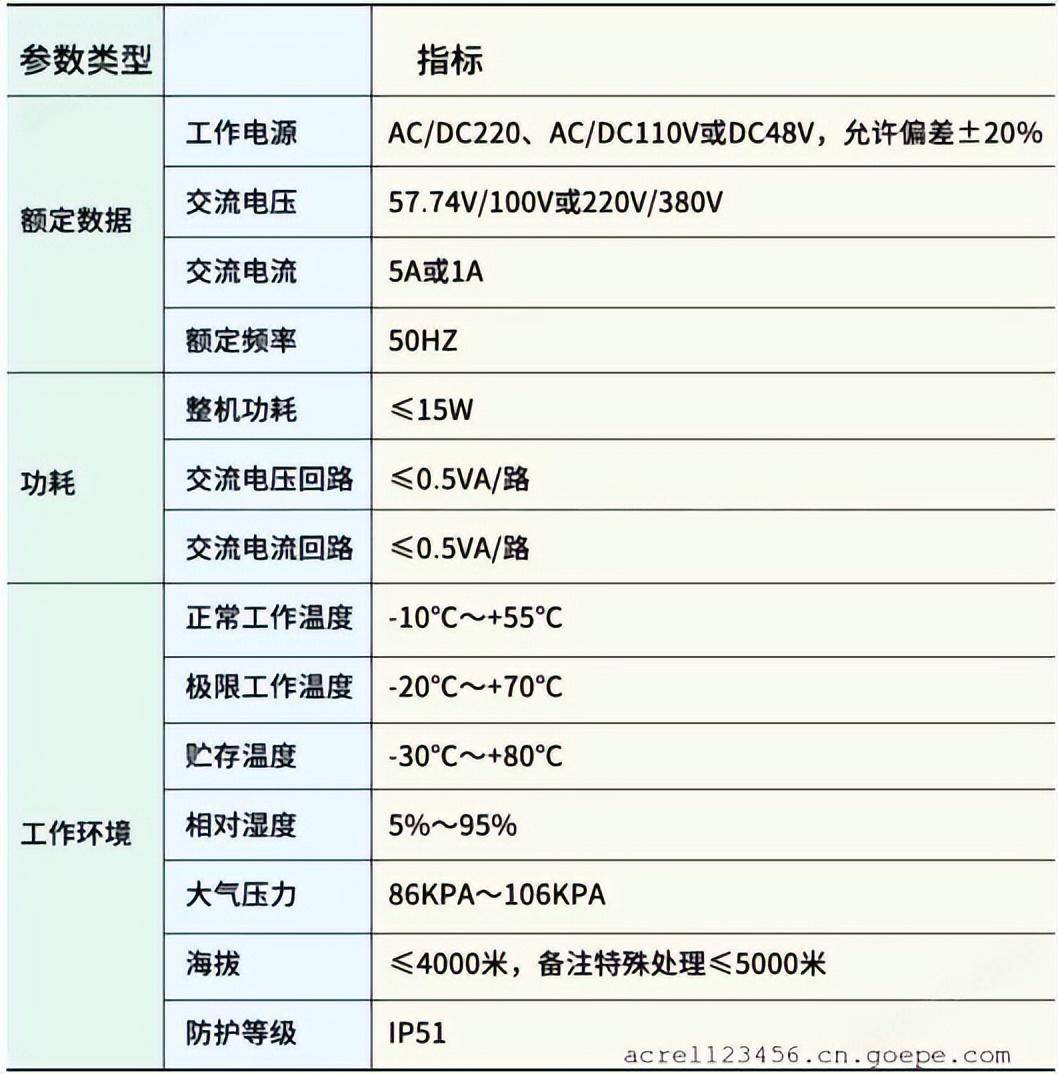

三.技術參數

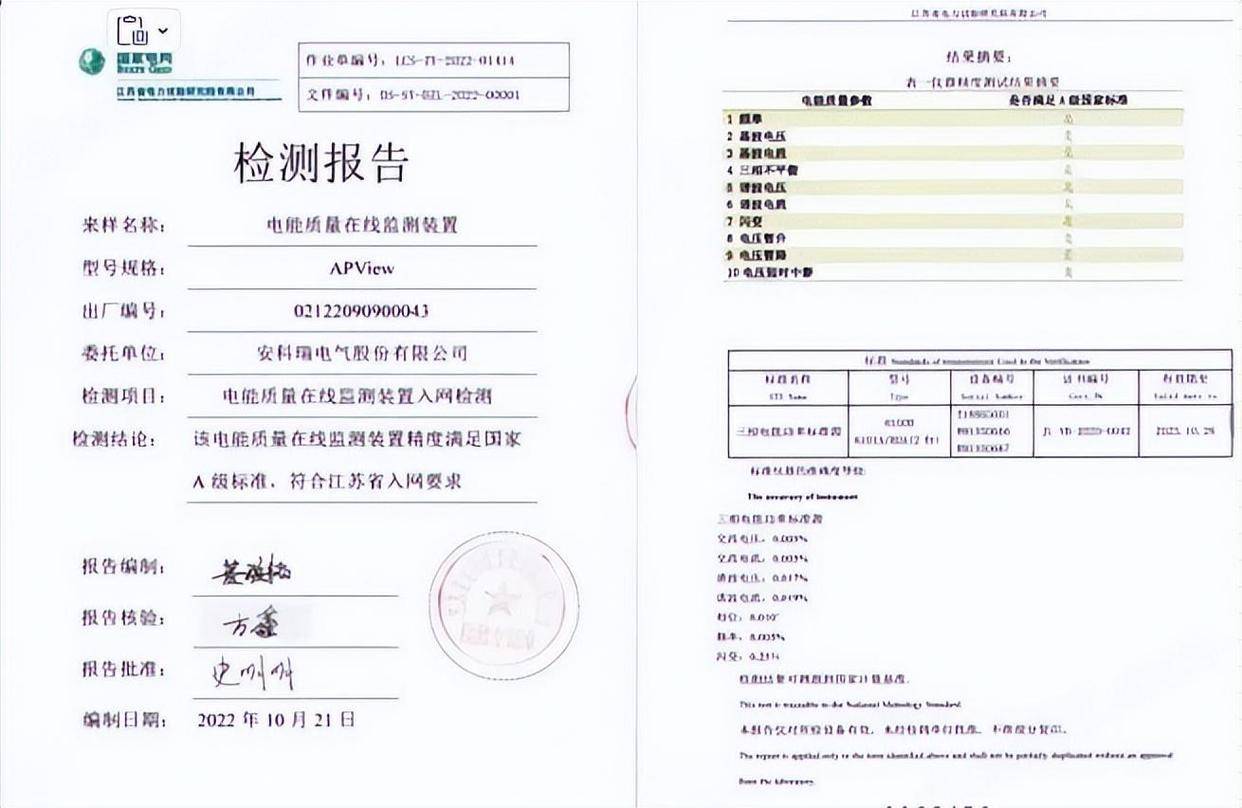

四.光伏/儲能電能質量監測裝置相關檢測報告

A類在線監測裝置主要應用于對電能質量要求較高的場所，如大型工業園區、數據中心、醫院、學校等。這些場所的用電負荷較為重要，一旦出現電能質量問題可能會造成較大的經濟損失或社會影響。而B類在線監測裝置則應用于對電能質量要求相對較低的場所，如居民小區、商業中心等。
