概述

隨著智能電網和工業物聯網（IoT）的發展，電能質量監測已經成為保障電力系統可靠性和效率的重要手段。安科瑞的APView500電能質量監測裝置，作為一款高性能的監測設備，適應了這一趨勢，廣泛應用于各種電力系統的實時電能質量監測。本論文將探討電能質量監測裝置在現代電力物聯網中的作用，重點介紹其主要特性、功能以及潛在的應用場景。

1. 引言

電能質量監測指的是對電力系統中電壓、電流、頻率、諧波和暫態事件等電氣參數進行持續的測量與分析。這些電能質量參數直接影響電力系統的效率、可靠性與安全性。傳統的監測方法往往依賴于人工檢查或有限的實時數據，難以及時響應故障或進行優化調整。而現代物聯網技術的應用，使得電能質量監測設備能夠實時收集數據，并通過網絡將信息傳輸至遠程系統或云平臺，實現場景化、自動化和智能化的管理。

2. 配電系統電能質量該如何監管？

配電系統中的電能質量監測至關重要，因為電能質量直接影響到設備的運行安全、穩定性和能效。為了有效地監測配電系統中的電能質量，可以采取以下幾個步驟：

2.1選擇合適的電能質量監測設備

電能質量監測設備如APView500等，能夠實時測量和記錄系統中的電壓、電流、頻率、諧波、瞬態等關鍵電能質量參數。選擇合適的監測設備時，需要確保設備能夠滿足以下要求：

測量精度：設備應符合國際標準，如IEC61000430等，確保數據的準確性。

實時數據采集和記錄：能夠實時監測并記錄電能質量異常事件。

數據存儲和回放功能：如事件觸發錄波和波形存儲，以便在出現故障時進行詳細分析。

2.2關鍵電能質量指標監測

在配電系統中，主要的電能質量指標包括：

電壓偏差：電壓的波動超過規定范圍，會影響設備的穩定性。

頻率偏差：電力系統的頻率偏離額定頻率會影響設備的運行。

諧波：電網中的非線性負載可能會產生諧波，導致設備過熱、損壞或干擾通訊設備。

電壓暫降與暫升：短時的電壓下降或上升可能導致設備關閉或損壞。

電壓不平衡：三相系統中的不平衡度過大，會對設備產生負面影響。

閃變與波動：電壓波動和閃變對敏感設備（如照明設備、醫療儀器）影響較大。

2.3安裝監測裝置

電能質量監測裝置應安裝在配電系統的關鍵節點，通常是：

配電變壓器出線端口：這是進入用戶側的電力入口，監測此處能確保電網質量問題不被傳遞至用戶設備。

重要負荷回路：例如工廠、醫院、數據中心等地方的電力負荷，安裝監測設備能幫助及時發現電能質量問題，防止設備損壞或性能下降。

智能電表：配合電能質量監測裝置安裝智能電表，不僅能進行電能計量，還能實時監控電能質量。

2.4遠程監控與數據傳輸

配電系統的電能質量監測應實現遠程監控和數據傳輸，確保：

實時報警功能：當電能質量指標超出設定閾值時，系統自動報警，提醒管理人員采取措施。

云平臺與物聯網集成：通過物聯網技術，將電能質量數據上傳至云平臺，進行大數據分析，提前預測可能的設備故障或電力問題。

自動化控制：通過自動化系統，監測到電能質量問題后，能夠自動調整或隔離故障區域，確保系統穩定運行。

2.5定期分析與評估

定期對采集到的電能質量數據進行分析，以評估電力系統的健康狀況。這包括：

數據趨勢分析：識別電能質量的趨勢，發現潛在的系統問題。

故障原因追溯：通過波形分析和事件記錄，快速定位電能質量問題的源頭，并采取改進措施。

優化電力系統運行：根據分析結果，優化配電系統的運行參數，減少電能質量問題的發生。

2.6遵守電能質量標準

確保所有的監測和管理活動符合國際電能質量標準，如IEC61000系列、GB/T 14549等。這些標準為電能質量的測量、評估和控制提供了明確的規范。

配電系統中的電能質量監測是保障電力系統穩定運行和設備安全的關鍵。通過選擇合適的電能質量監測設備、實時采集關鍵電能質量參數、安裝在關鍵節點的監測裝置、遠程數據傳輸和自動化控制等手段，可以有效地發現和應對電能質量問題，從而提升配電系統的整體可靠性與效率。

172，。有任何問題6972.，都可以隨時問的，。5322

3.電能質量監測裝置概述

APView500電能質量監測裝置采用高性能的多核平臺與嵌入式操作系統，符合IEC61000-4-30標準，能夠準確測量各種電能質量指標。該裝置集成了諧波分析、波形采樣、電壓暫降/暫升/中斷監測、電壓不平衡度監測、事件記錄等功能，滿足110kV及以下電力系統的電能質量監測需求。裝置具有高精度的測量能力和強大的數據處理能力，可以為各種工業應用提供電能質量分析。

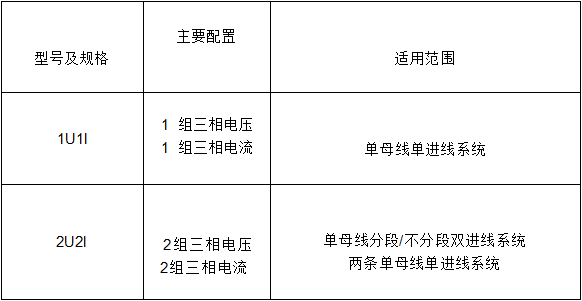

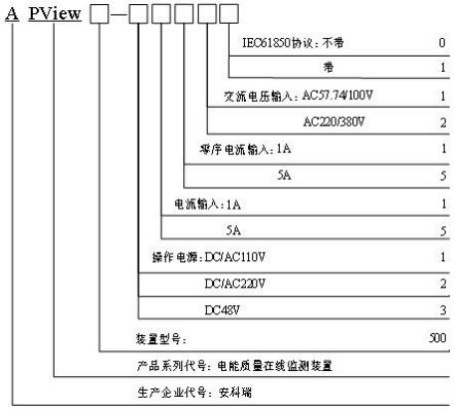

3.1 型號命名

3.2 技術參數

3.3 主要功能與特性

高性能硬件平臺：APView500采用基于Xilinx SoC架構的雙ARM內核處理器，能夠運行嵌入式Linux操作系統，支持TCP/IP協議和Web服務器。該設備的高采樣率（每周波1024點）確保了高精度的故障波形記錄。

豐富的接口資源：裝置提供多種通訊接口，包括8路交流電壓、8路交流電流、16路開關量輸出、2路RS485串行通訊接口、4路以太網接口等，支持Modbus-RTU、Modbus-TCP、IEC61850等協議，方便與其他物聯網設備或遠程監控平臺進行數據交互。

可靠性設計：設備內置自檢功能，具備良好的抗干擾能力，通過了多項電磁兼容性（EMC）認證，確保其在惡劣環境下的穩定運行。

事件記錄與報警功能：裝置能夠實時記錄電能質量異常事件，并支持手動觸發、定時觸發或上位機觸發的錄波功能。通過設置閾值，用戶可以實時接收到電能質量超標的報警信息，及時做出響應。

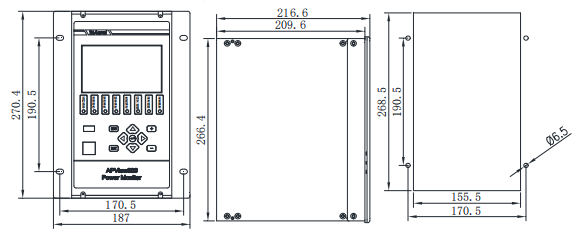

3.4 尺寸規格

3.5 安裝方式

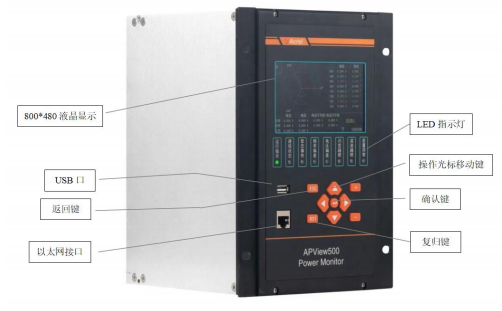

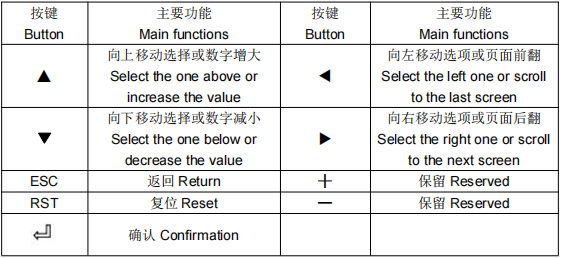

3.6 操作面板

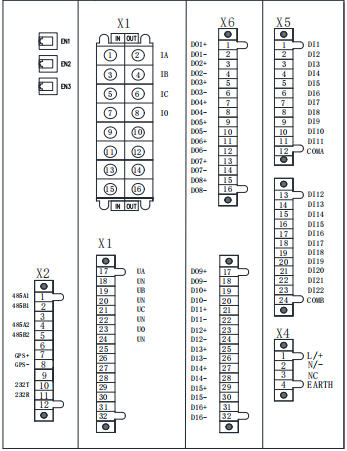

3.7 接線端子

4.在電力物聯網中的應用

在現代電力物聯網系統中，APView500作為電能質量監測的關鍵設備，具有重要作用。其應用場景包括但不限于：

4.1工業企業：化工、冶金、鋼鐵等行業需要確保生產過程中的電力質量穩定，避免因電能質量問題導致的設備損壞或生產中斷。APView500可以幫助企業實時監測電力系統的運行狀態，及時發現和排除電能質量問題。

4.2數據中心與醫院：這些關鍵場所對電能質量的要求極為嚴格，APView500能夠監測電壓波動、閃變、諧波等問題，確保電力系統穩定運行，保障設備正常工作。

4.3智能電網：在智能電網中，電能質量監測裝置不僅用于數據采集，還與云平臺、遠程控制系統聯動，提供數據分析和預測性維護，優化電力網絡的運行效率。

4.4交通與建筑領域：交通運輸設施、現代建筑等領域的電力需求復雜且對穩定性要求高，APView500可以提供詳盡的電能質量數據，幫助管理者優化電力消耗、提高系統穩定性。

結論

隨著電力物聯網的不斷發展，電能質量監測裝置在保障電力系統安全運行中扮演著越來越重要的角色。APView500憑借其高精度、高可靠性和豐富的通訊接口，能夠在復雜的電力系統中提供電能質量監測，滿足不同行業對電力質量的嚴格要求。未來，隨著智能化與自動化技術的進一步發展，電能質量監測設備將成為電力物聯網不可或缺的組成部分，助力智能電網和智慧城市的建設。
