1、RAEM1-6聲波（聲發射）遠程無人值守監測系統實物圖

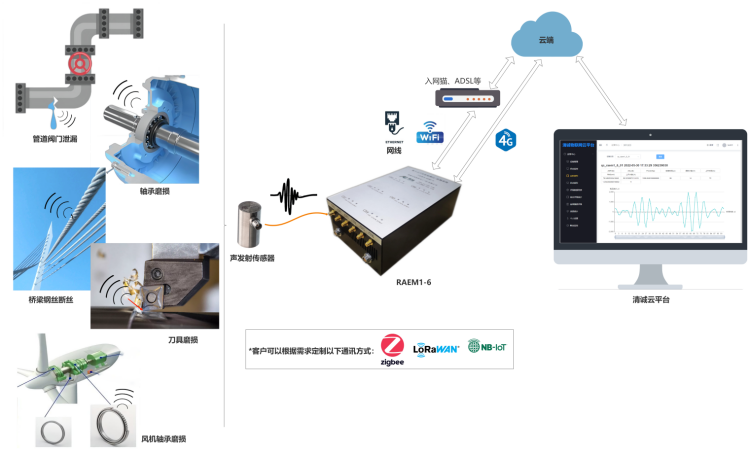

2、應用圖

RAEM1-6是集自動控制信號采集、處理分析、數據儲存、時鐘同步和無線通訊為一體的多通道智能物聯網聲發射監測系統。它具有24 小時連續工作的高可靠性，可以無線傳輸，適用于長期連續無人值守自動監測應用，如橋梁結構健康監測、儲罐腐蝕監測等應用。

l鋼絲繩斷絲監測、或橋梁結構重點位置異常監測；
l儲罐、水管、閥門泄漏監測檢測；
l轉動機械故障診斷狀態監測；
l刀具磨損監測；
l結構裂紋開裂監測；
l容器管道類裂紋擴展損傷監測；
l儲罐罐底板聲發射監測；
l煤層鉆桿監測；
l邊坡等地質結構監測；
l高壓電纜局部放電監測，等等。

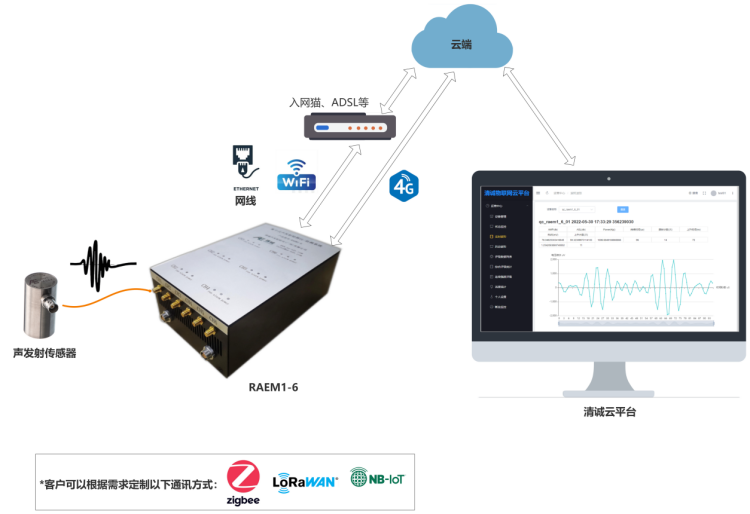

3、系統連接圖

4、系統定位功能示意圖

同步時鐘精度優于10us，結合SWAE軟件可進行高精度的聲發射源定位。

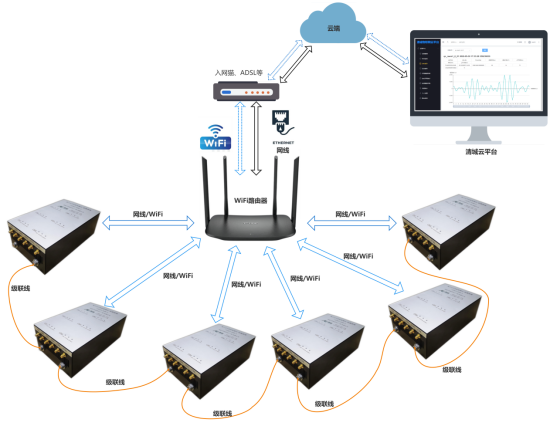

5、系統組網圖

6、軟件介紹

可以選擇多種的數據顯示分析的終端方案，如專門的聲發射分析軟件、清誠云平臺、阿里云平臺等。

清誠云平臺是清誠聲發射研究（廣州）有限公司獨立研發，集數據顯示、數據查詢、遠程配置、智能監控、主動報警推送于一體的一個安全可靠的數據管理云平臺。可實時查看參數數據、波形數據、報警數據等，參數與波形一一對應。也可查詢一年以上的歷史數據，根據用戶需要擴容。

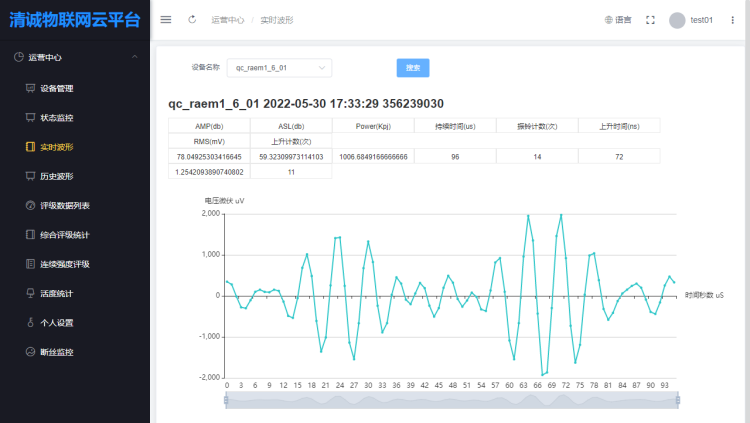

云平臺波形數據與時間圖（1）

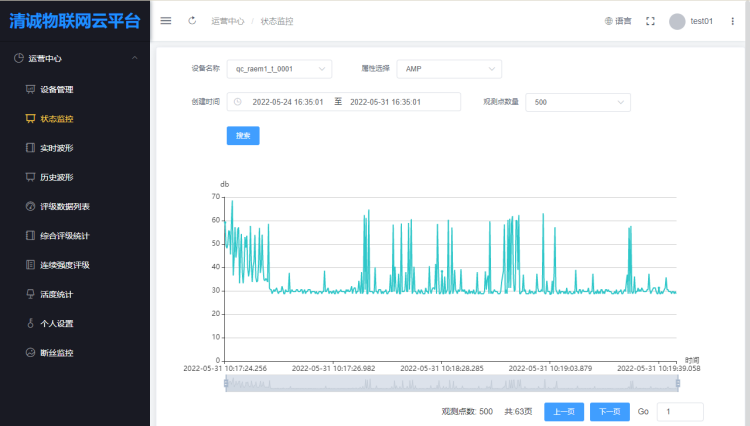

云平臺參數數據與時間圖（2）

1）清誠云平臺具有系統評級功能，可根據用戶需求，設置不同的強度、活度和綜合評級規則。

2）聲發射數據采用自動分級算法，由聲發射撞擊參數得到強度級別，活度級別，綜合級別，靈活設置，可滿足不同行業標準的評級需求。評級參數包括撞擊數、持續時間、上升時間、上升計數、振鈴計數、幅度、ASL、RMS、能量。

3）達到合適的報警條件主動推送到手機、電腦等客戶端。

4）清誠云平臺也可根據客戶需求私有化部署。

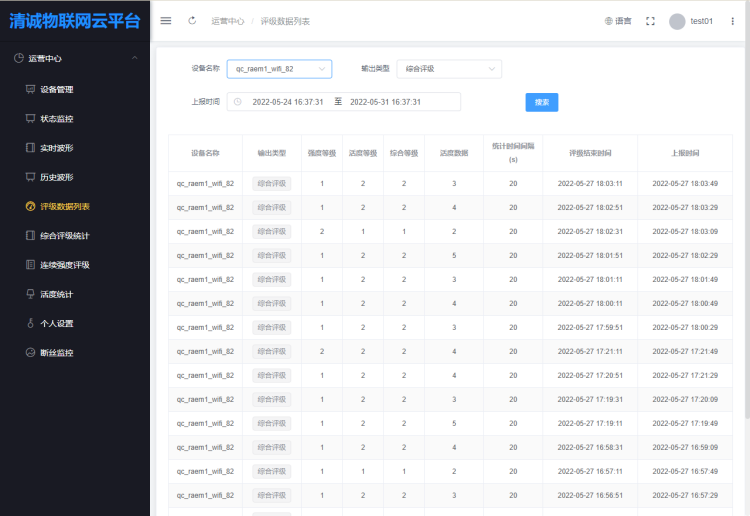

云平臺評級數據列表

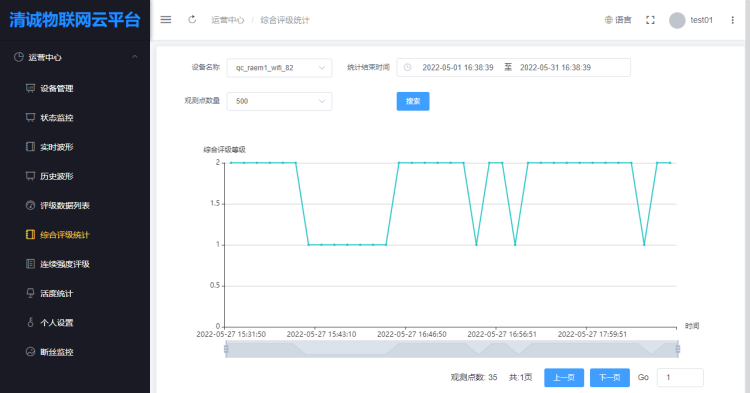

云平臺綜合評級統計

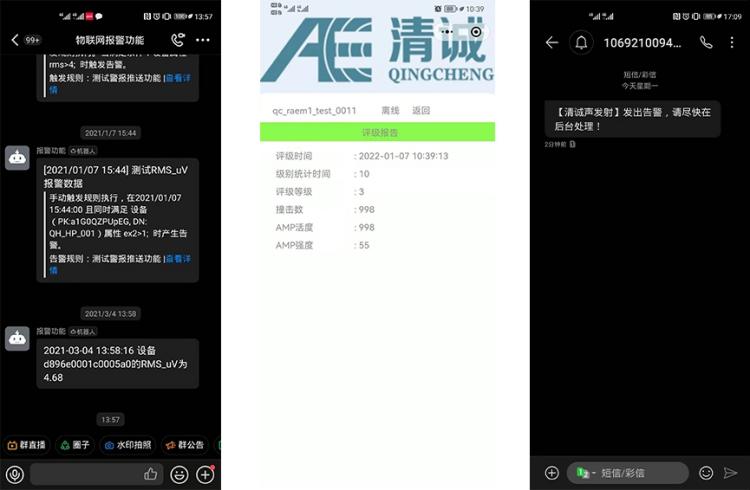

手機報警推送

7、硬件技術參數

8、系統介紹和原理

8.1RAEM1-6、平臺服務器（云服務器/局域網/PC/手機/服務器等），以及客戶顯示終端（手機，PC，大屏等）3 大部分組成一個多通道集成物聯網聲發射監測系統。

8.2RAEM1-6主體是一個鋁合金外殼長方體盒，里面包含2-6個聲發射通道，可拓展，最大至128通道以上；

8.3連接方式如下圖1所示，一個聲發射傳感器連到RAEM1-6的其中一個通道上。最多可以同時連接6個傳感器。

8.4每個聲發射通道需要連接一個內置前放的聲發射傳感器。機箱的通道數也可以根據用戶需求配置。

8.5采集過程：集信號采集、信號分析、通訊數據輸出于一體的智能聲發射傳感器

8.6作為物聯網智能聲發射監測系統，RAEM1-6把采集的聲發射信號處理完成后，通過無線網絡，如4G、WiFi等，傳輸到云端服務器上，供用戶實時查看、下載波形、參數和評級數據。

8.7多種數據輸出通訊方式（4G、以太網、WiFi等），也可以根據用戶需求配置。

8.8每個通道內置64G TF卡儲存器，最大可拓展至512G，用于存儲數據，斷電不丟失。

8.9多種采集方式：按采集模式可選包絡采集、連續參數采集。按時間類型可選間隔采集、連續采集、定時采集。

8.10采集器基于Linux系統，具有高可行性、高穩定性、高安全性；

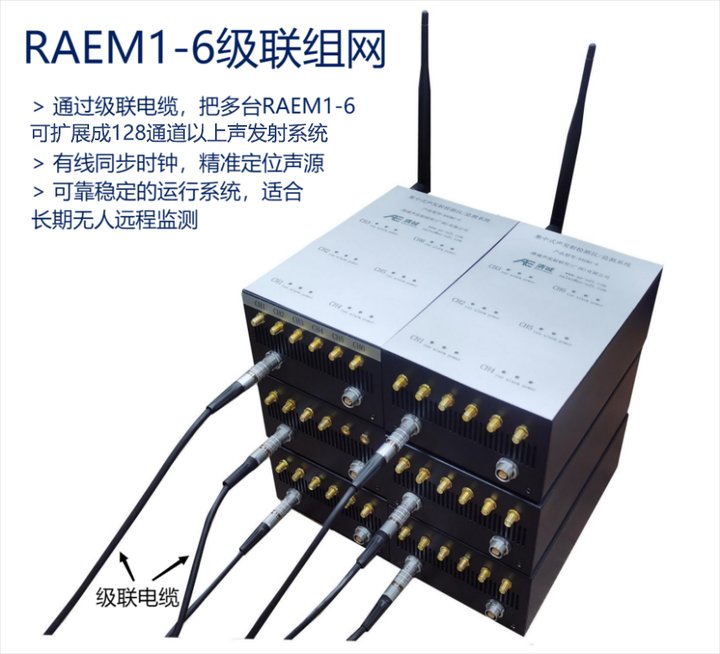

8.11靈活的通道組合：多機箱之間可任意級聯組成128通道或更多通道的大型聲發射系統，對大型或超大型設備實時監測;

8.12多種觸發方式可選：信號觸發、時間觸發；

有線同步，同步時鐘≤10us。

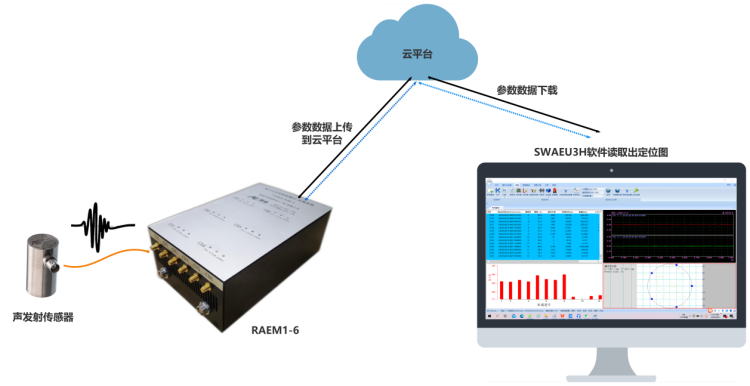

8.13數據可以上傳到云端物聯網平臺顯示分析（阿里云、清誠自建云平臺），也可以下載到客戶端電腦使用清誠提供的專業聲發射信號分析處理軟件深度分析，也可以直接發送到清誠的SWAEU3H軟件進行實時分析處理。

9、配件

10、配件

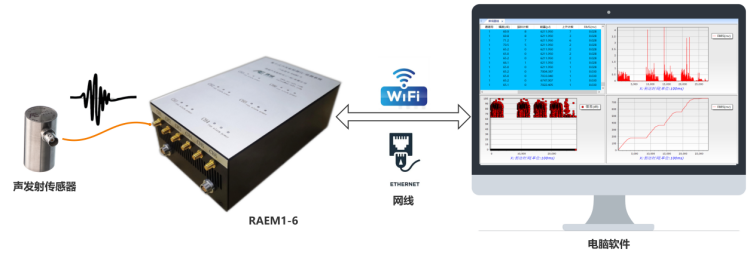

RAEM1-6聲波（聲發射）也可作為臺式檢測儀使用。即RAEM1-6不連接到外網或云端，只通過局域網進行本地連接。局域網連接可以是網線有線連接，也可以通過WiFi路由器進行無線局域網本地連接。

當RAEM1-6作為臺式檢測儀使用時，可搭配清誠聲發射軟件SWAE使用。RAEM1-6采集聲發射參數及波形數據通過網口或WiFi發送到電腦的SWAE軟件上進行實時的顯示及事后深度分析。
