1、lora組網的RAEM2監測系統

lora通訊方式組網，具有低功耗、遠距離，能穿透建筑物，信號覆蓋范圍廣的優勢，通常用于部署大規模、分散的傳感器網絡。

lora通訊組網實現低功耗遠距離傳輸

原理：
RAEM2通過lora通訊方式組網，信號傳輸到邊緣計算網關RK3588進行邊緣計算，或直接通過lora網關透傳到各類云平臺，實現遠程數據監測和參數遠程配置。

注：可定制其他的通訊方式，如WiFi，Zigbee，網口，USB3.0等。

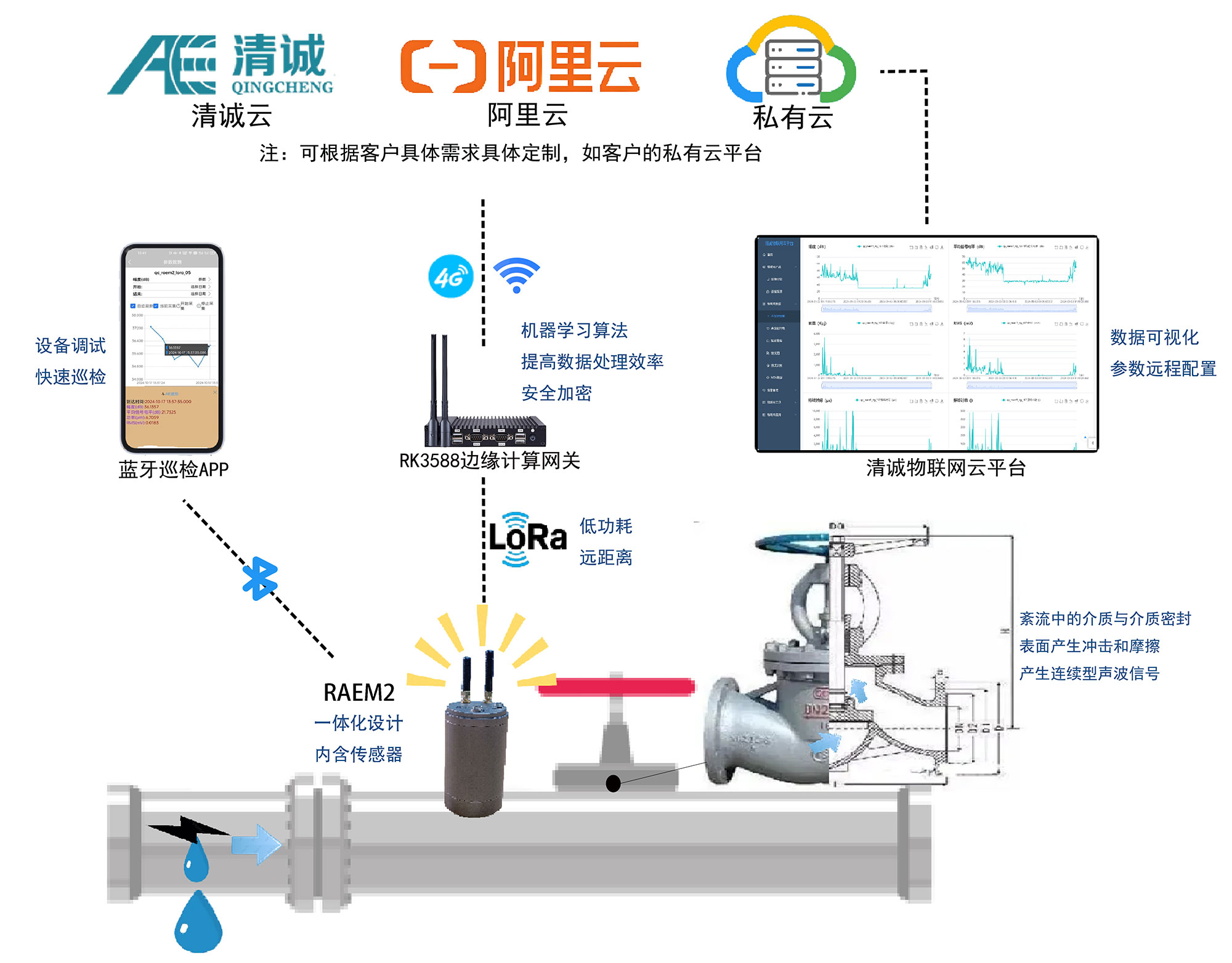

lora組網RAEM2監測系統組成： RAEM2采集器、RK3588邊緣計算網關、云平臺、藍牙巡檢APP。

過程可視化

365天在線監測，物聯網遠程操作使用，結合機器學習算法實時分析處理，滿足快速響應的需求，提高數據處理效率，手機藍牙巡檢APP實現巡檢。

自動給出檢測監測診斷結果

在線和歷史數據屏幕顯示

AI機器學習算法高效處理數據

對廠區閥門泄露、跑冒滴點、轉動設備（電動機，軸承等）的磨損、潤滑狀態進行可視化監測

快速部署安裝

非侵入設計，無需布線和電源，實現設備快速部署安裝

①RAEM2內置聲發射傳感器版本

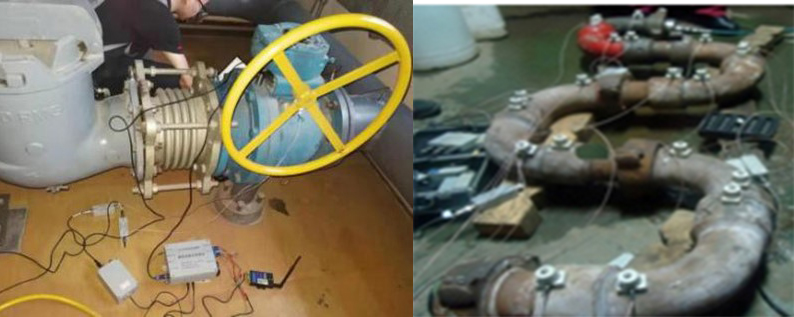

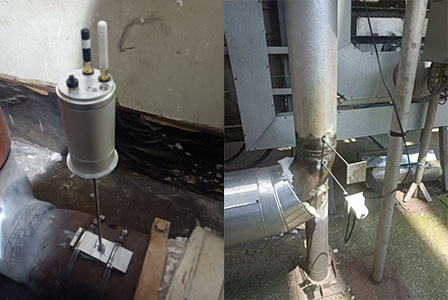

將RAEM2采集器底部涂上耦合劑，直接安裝在被測物表面，轉動設備安裝在軸承的固定位置（軸承座），確保底部與打磨掉漆后的被測物表面耦合良好，邊緣計算網關RK3588放置在安裝現場指定位置的設備安放箱。

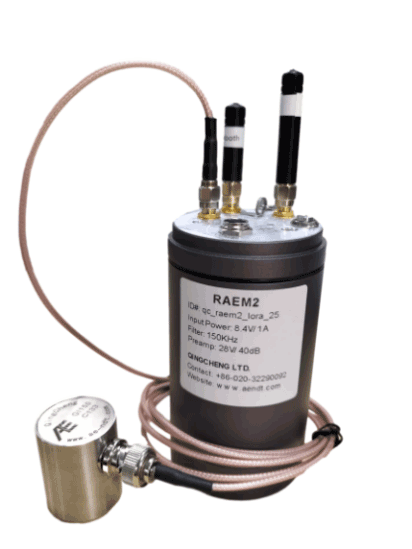

②RAEM2外置聲發射傳感器版本
傳感器底部涂耦合劑后安裝在被測物表面，轉動設備安裝在軸承的固定位置（軸承座），耦合劑采用真空脂，利用磁夾具輔助安裝，確保傳感器與被測面耦合良好；傳感器輸出端接入同軸電纜（具體長度根據現場確定），按照現場安裝要求，通過線管或線槽，走線至指定RAEM2采集器安裝位置，RAEM2采集器、邊緣計算網關RK3588布置在安放箱內。

應用范圍

廠區閥門泄漏監測、跑冒滴漏點監測（難于或不能接近環境下的檢測同樣適用如高低溫、核輻射、易燃、易爆極毒等環境），轉動設備（電動機，軸承等）的磨損、潤滑狀態監測。

2、軟硬件介紹

硬件介紹

RAEM2是一款一體化狀態監測系統，將聲發射傳感器、電池、數據采集模塊和通信模塊內置在一個小型鋁合金圓柱體外殼中，其底部內置有磁鐵，可以磁吸在鐵磁性材料物體表面，時間觸發采集，RAEM2按照休眠時間自動喚醒采集數據，不依賴電腦具有高可靠性，適用于長期連續無人值守的狀態監測，具備藍牙短距離巡檢功能，物聯網云平臺用于遠程數據監控和參數配置。

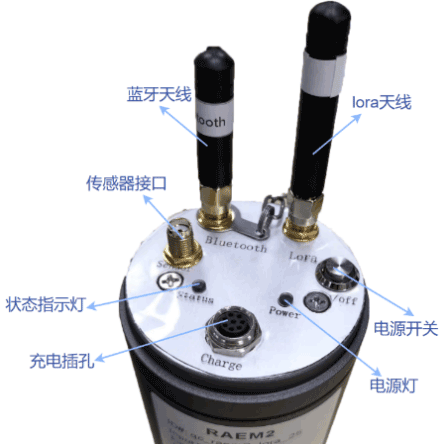

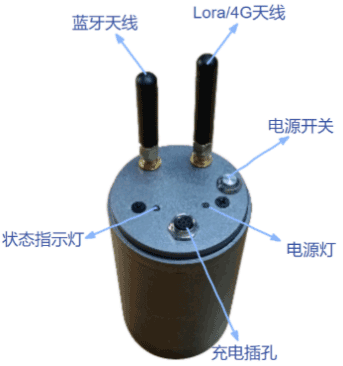

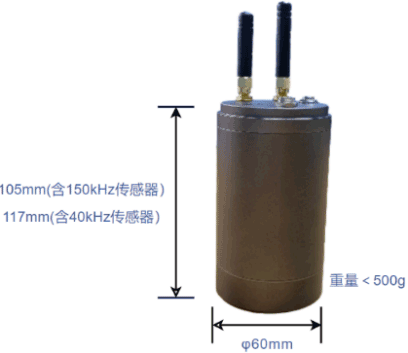

RAEM2內置傳感器版本實物圖

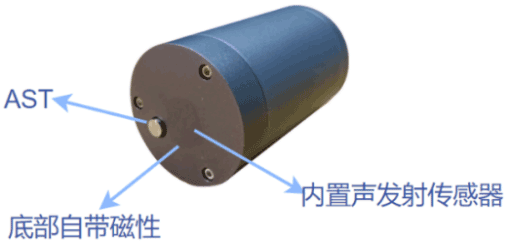

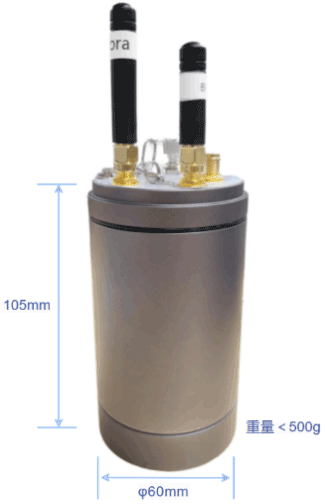

RAEM2外置傳感器版本實物圖

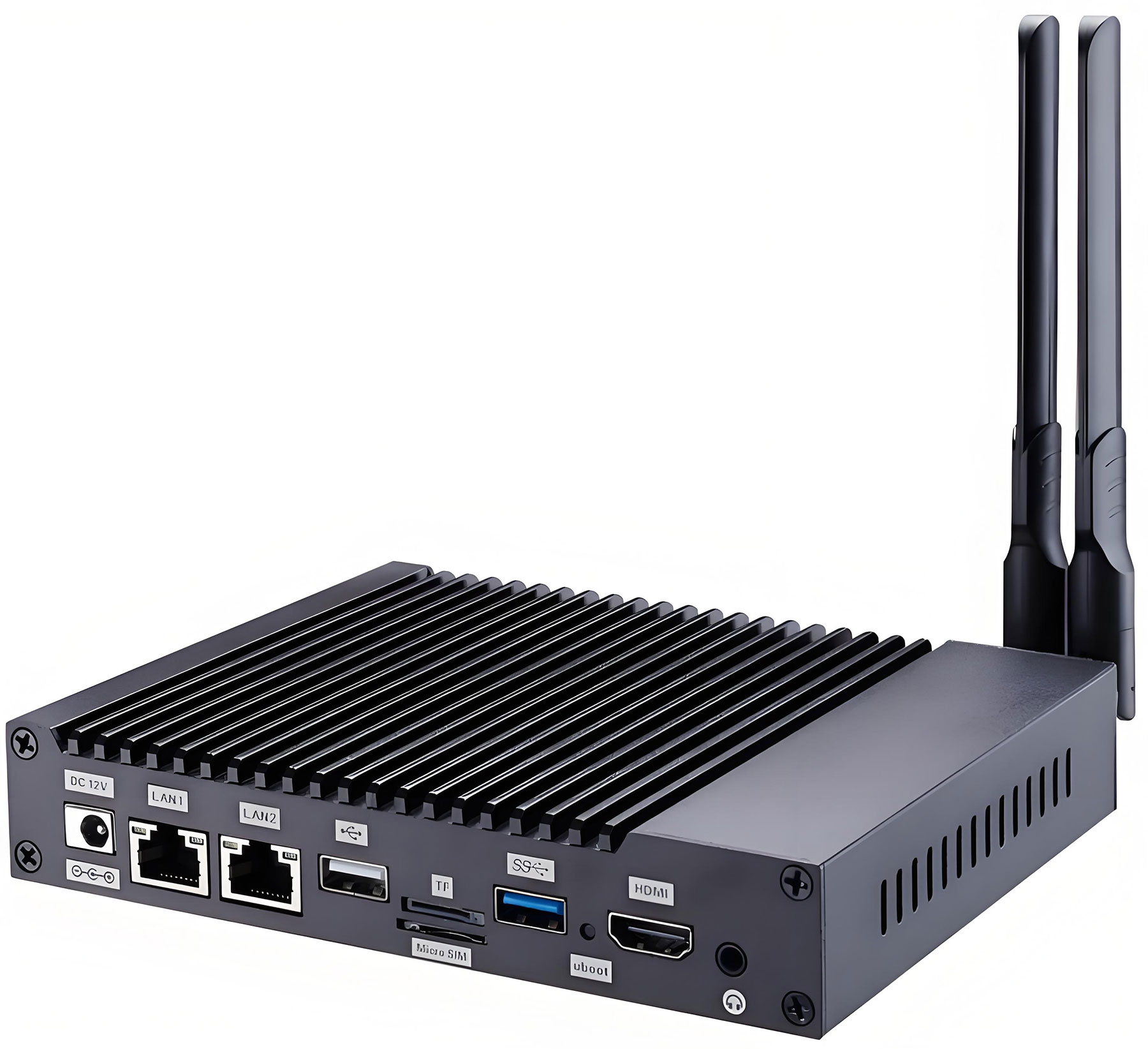

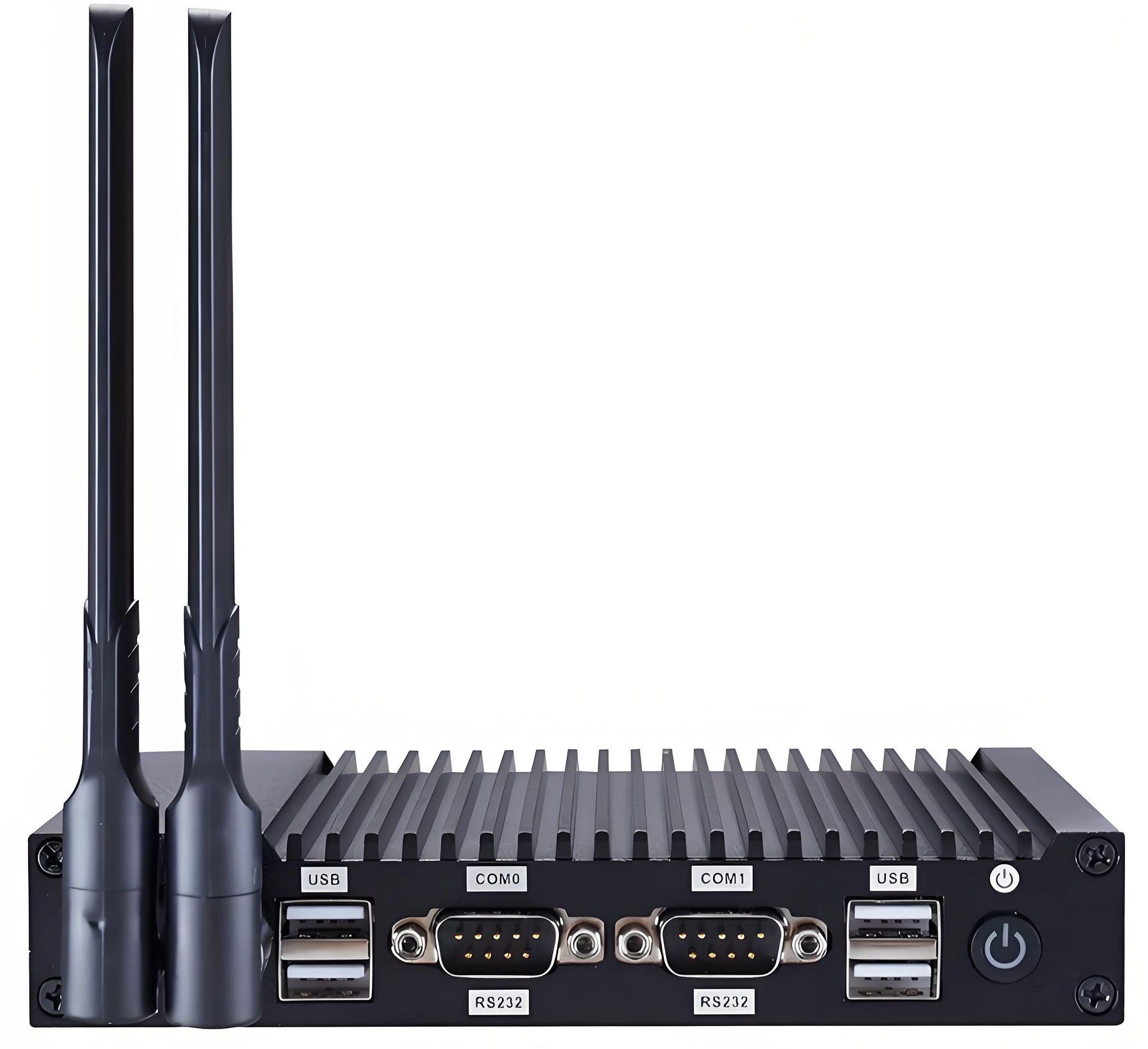

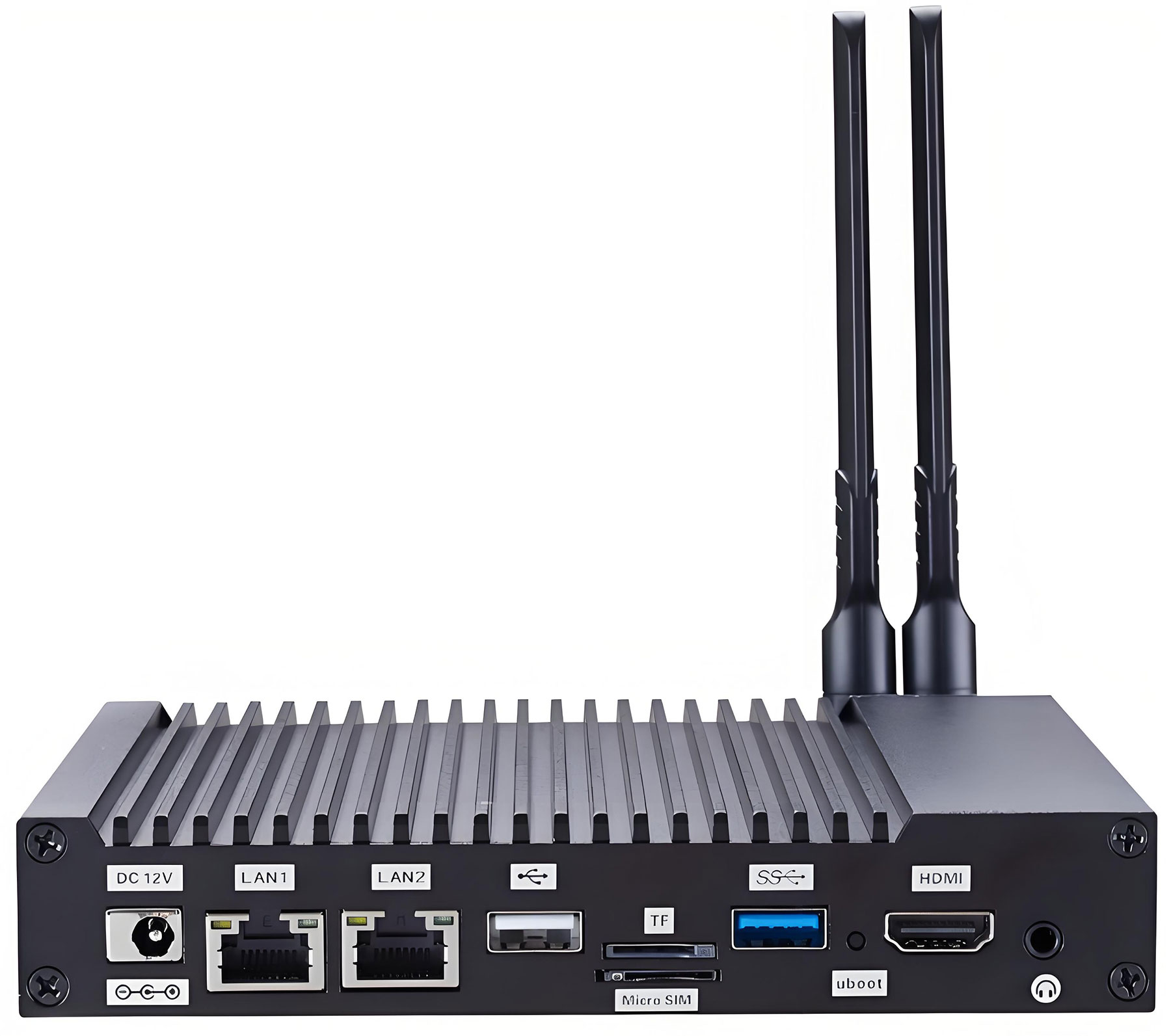

RK3588邊緣計算網關

Lora版本RAEM2搭載RK3588邊緣計算網關，通過內置的人工智能算法，可以在本地執行機器學習算法，減輕云端服務器的壓力，提高數據處理效率?，通過智能網關的連接，實現高效協同工作的廣泛互聯互通。

智能邊緣計算網關具備AI功能，包括：AI參數模式識別、AI波形模式識別、AI網格定位識別。網格定位需要配套M1-6等有高精度同步時鐘的采集器。

硬件技術參數表

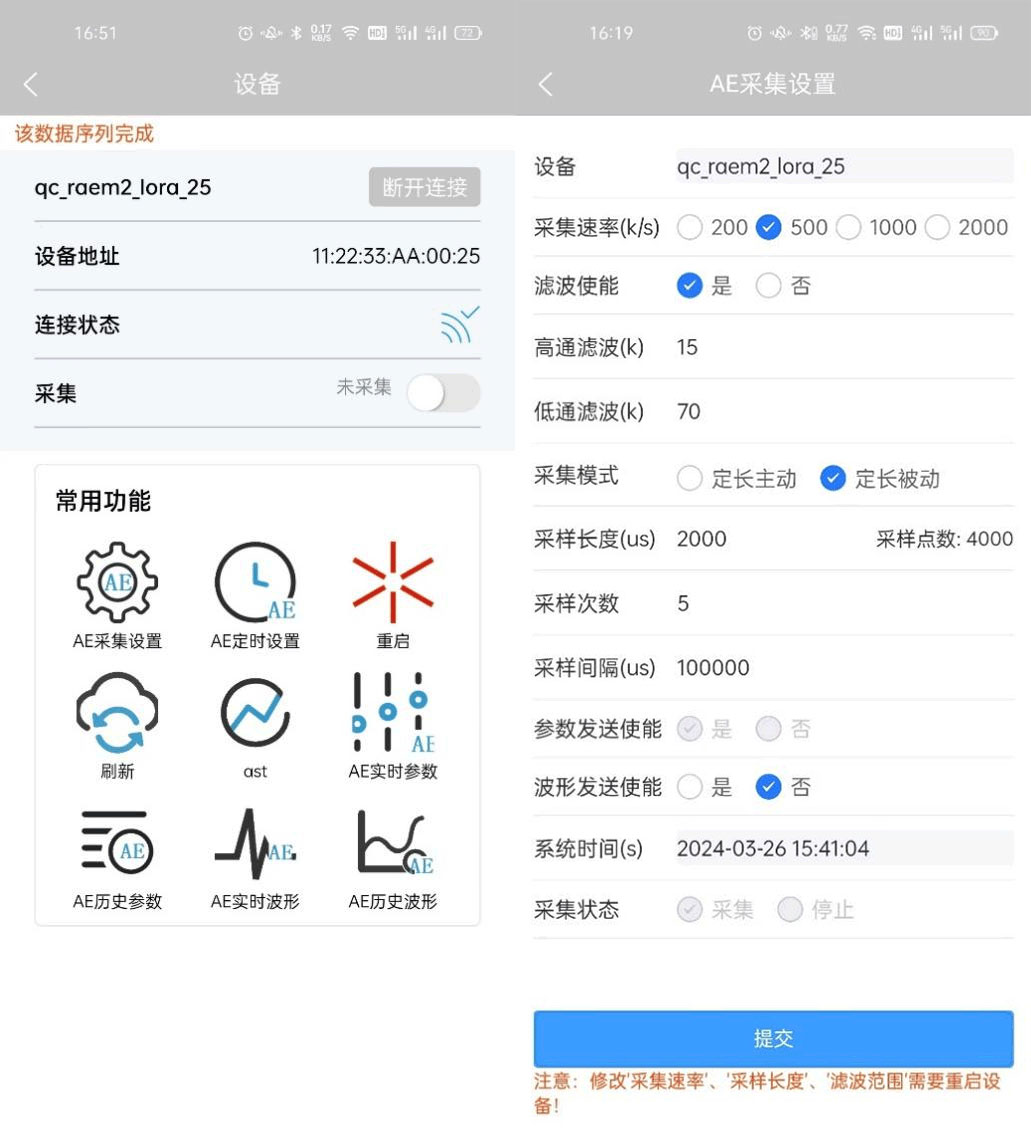

藍牙巡檢APP軟件

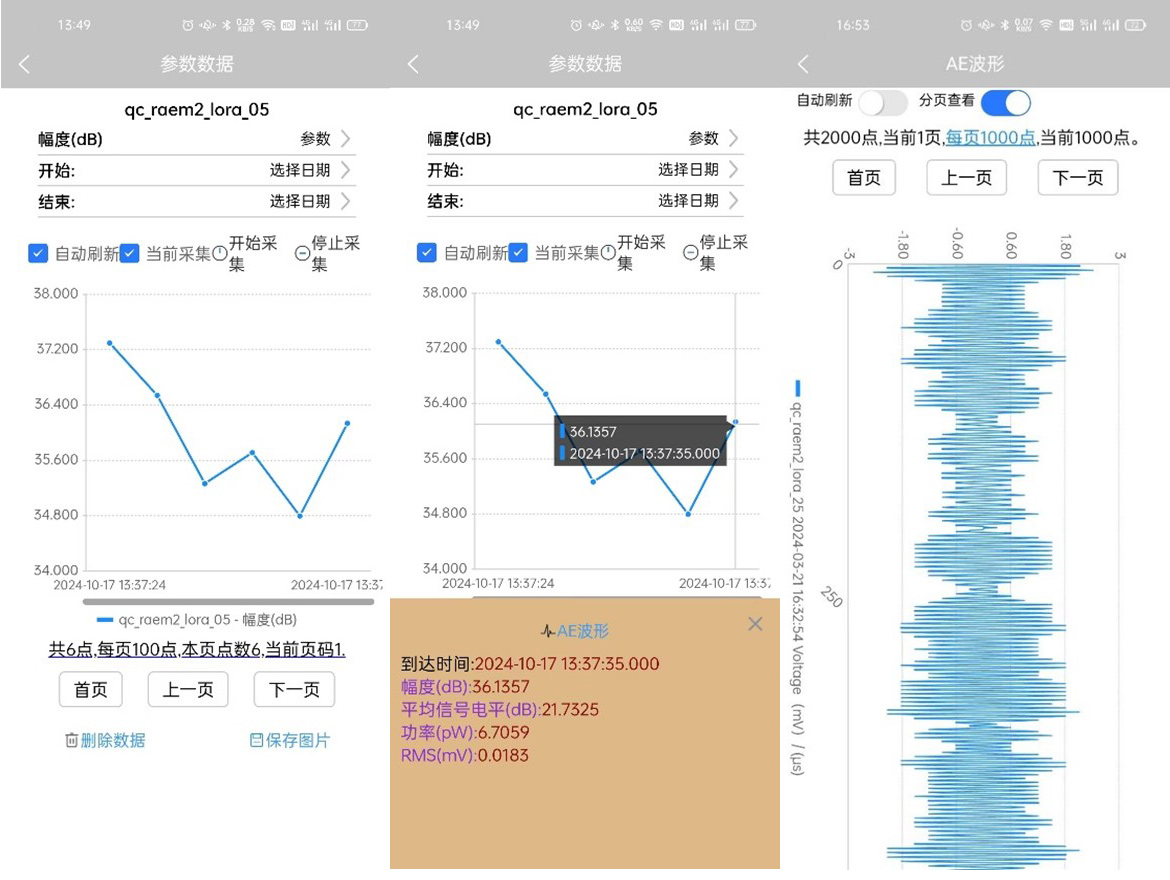

遠程配置：參數在線設置、遠程控制設備啟停、定時參數配置。（注：采樣間隔最小200ms）

實時/歷史參數、波形數據顯示。參數：可選幅度、平均信號電平、功率、RMS。（注：Lora版本暫不支持發波形數據）

云平臺選擇

清誠物聯網云平臺、阿里云平臺、亞馬遜云平臺等，可根據客戶具體需求具體定制，如客戶的私有云平臺。

清誠云

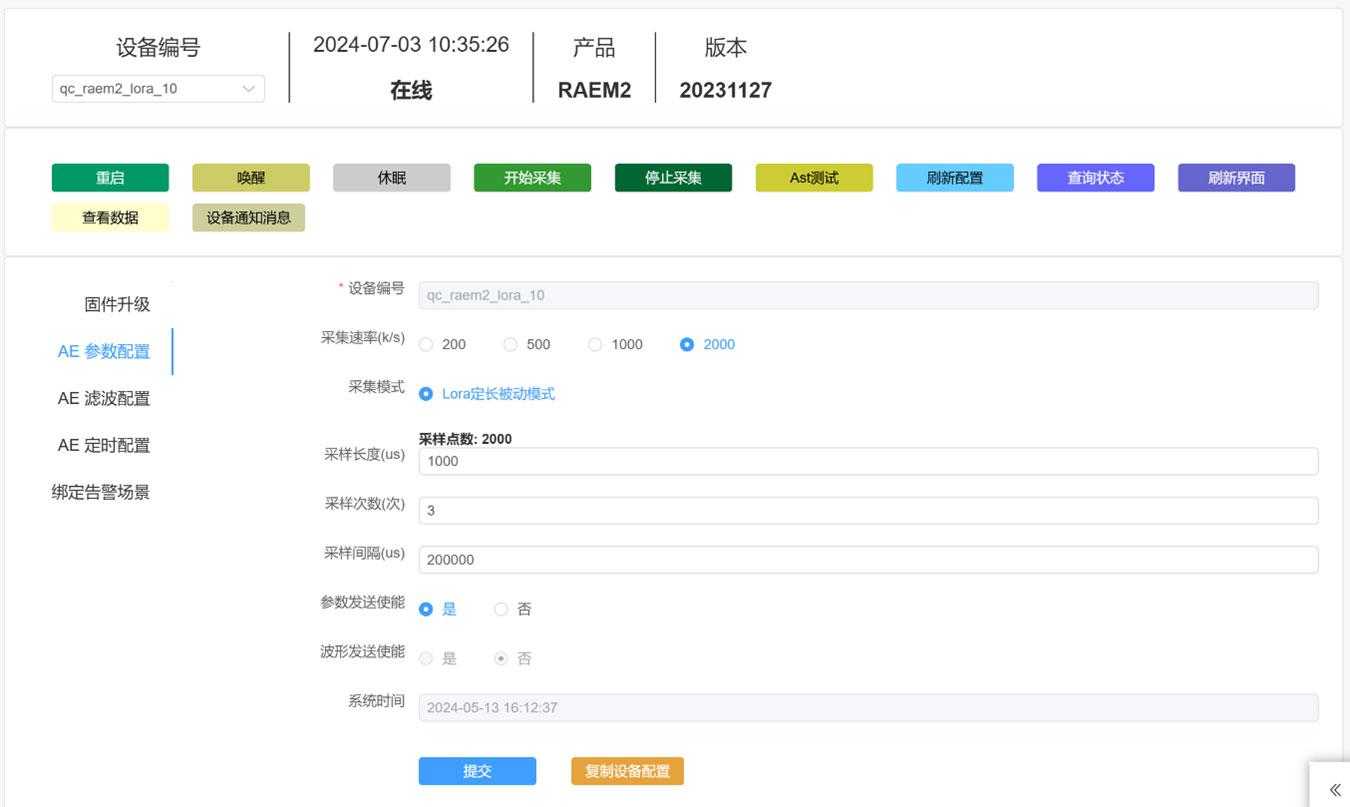

用戶登錄清誠云，可實時查看設備狀態信息，實時/歷史數據，參數遠程配置，評級判據設置，評級結果顯示，告警場景設置，告警推送聯系方式添加，有郵箱和短信報警推送。

遠程配置：包括參數配置（如采樣速率、采樣長度、采樣次數、采樣間隔）、濾波配置、定時配置等，遠程實現固件升級，免人工現場維護。

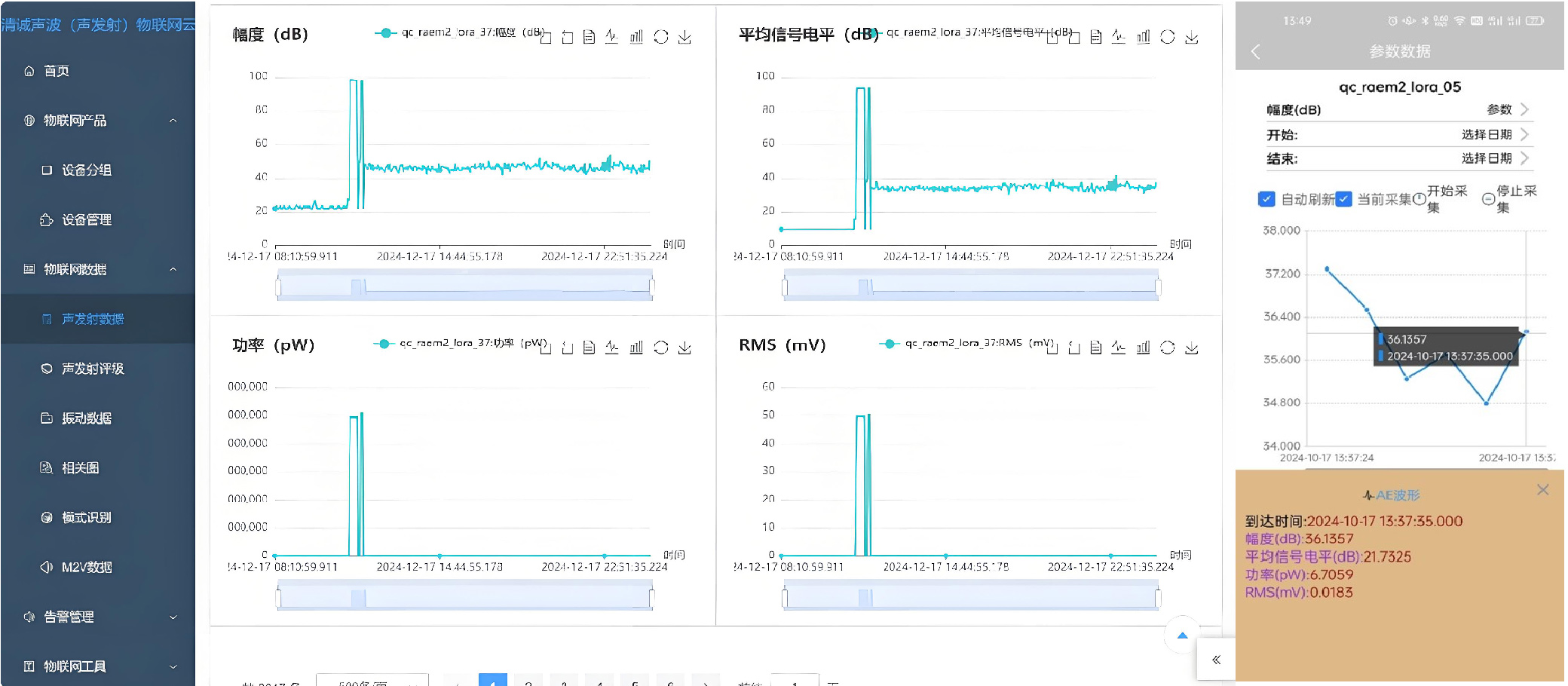

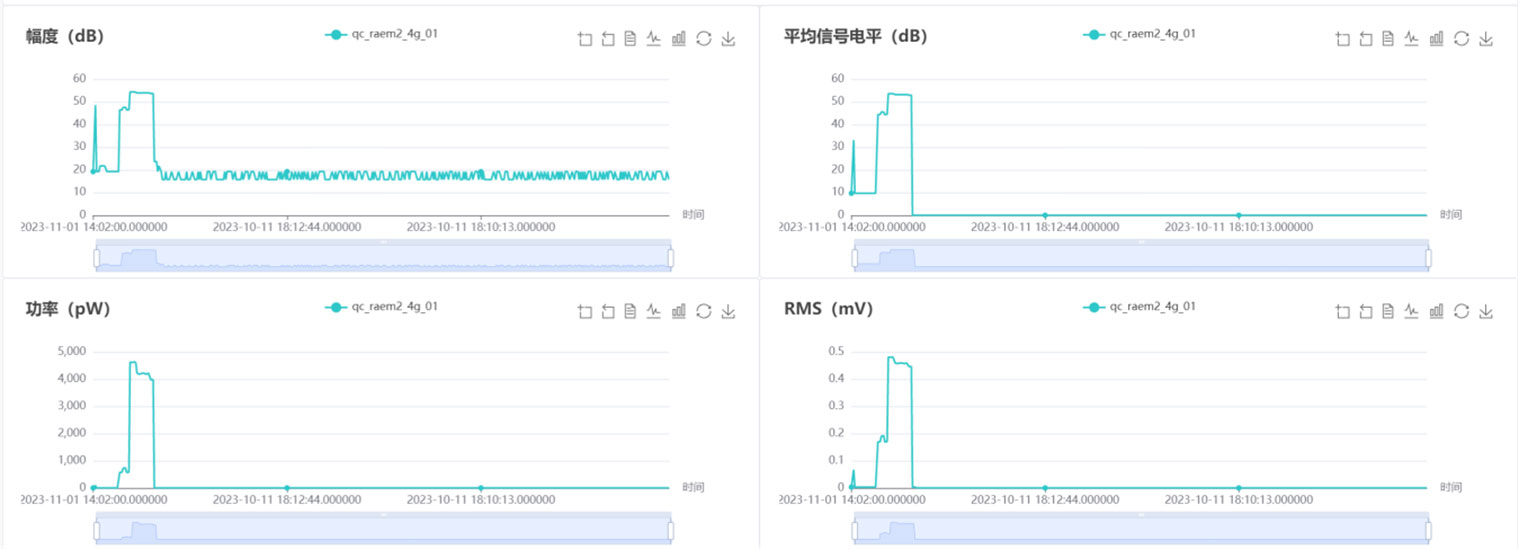

遠程查看實時/歷史數據：實時查看監測數據，可對任意時間段的歷史數據進行調閱查詢。
AE特征參數：幅度、平均信號電平、功率、RMS。

注：數據可以根據用戶要求上傳到用戶指定的私有云平臺。

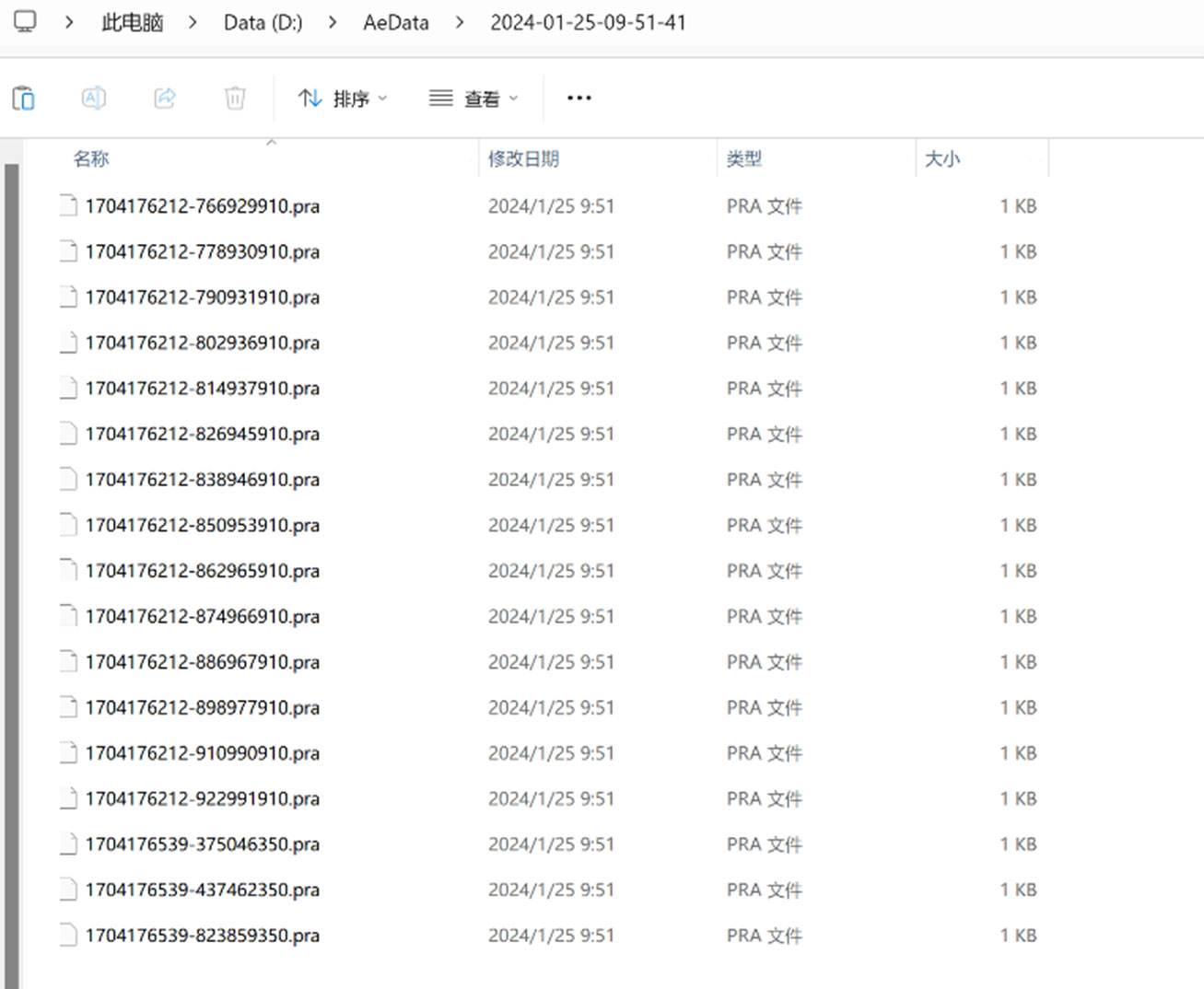

數據下載：數據格式為CSV格式或我司的參數文件或波形文件（.PRA和.AED）格式。

3、解決方案

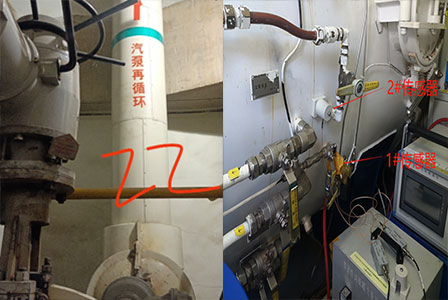

1、廠區閥門泄漏、跑冒滴漏點監測

化工廠區內存在大量的輸送管道，常伴隨著高溫高壓，原料、中間產物、成品在輸送過程中容易發生液體跑冒滴漏，氣體無組織泄露，存在著人員中毒和漏爆的風險。

原理：
閥門管道在長期使用的過程中，由于閥門密封體損壞、閥門密封槽堵塞和閥門部件老化、閥門管道缺乏定期維護和維修，導致出現閥門管道出現泄漏現象，隨著閥門裂紋進一步擴展，密封面裂口增大，氣體或液體在裂口處因壓力差噴射而出形成紊流，紊流中的介質與介質密封表面產生沖擊和摩擦產生連續型信號。

RAEM2聲發射系統接收、分析閥門管道泄漏過程中產生的聲波信號，判斷閥門泄漏狀況，通過Lora組網，傳輸到RK3588主機進行邊緣計算或直接通過lora網關透傳到各類云平臺實時遠程監測閥門狀態。

注：可定制其他的通訊方式，如WiFi，Zigbee，網口，USB3.0等。

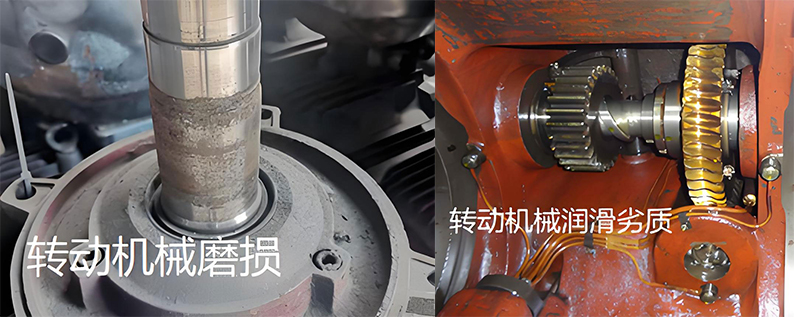

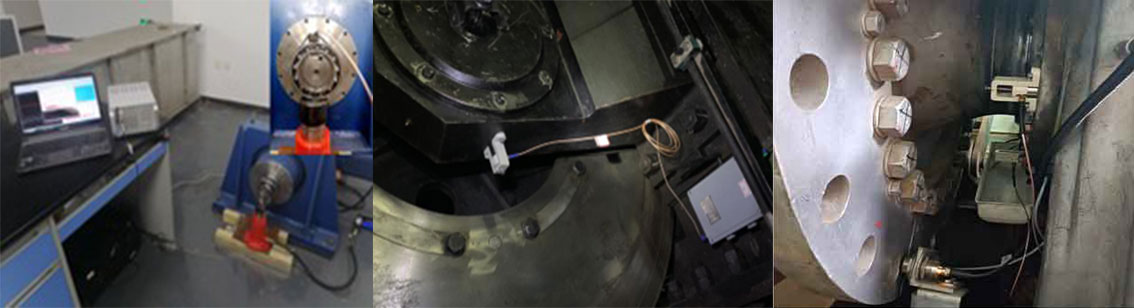

2、廠區轉動設備（電動機，軸承等）的磨損、潤滑狀態監測

原理：

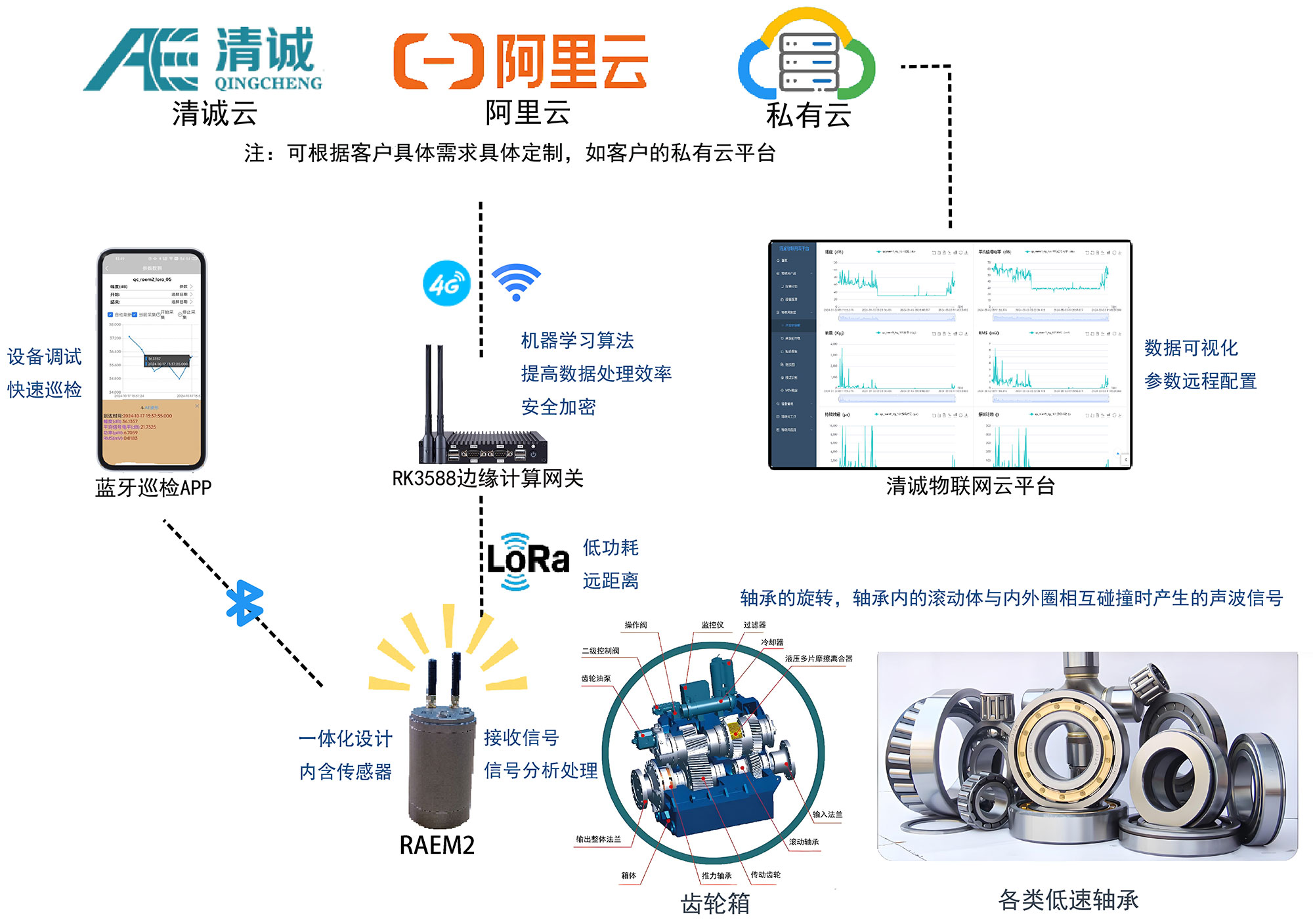

當軸承發生磨損，潤滑劑污染劣化等故障時，隨著軸承的旋轉，軸承內的滾動體與內外圈相互碰撞時產生的聲波信號，參數中的有效電壓（RMS）或能量出現不規則和高峰值的特點，RAEM2聲發射系統接收、分析轉動設備在運行過程中產生的聲波信號，判斷轉動設備的潤滑情況，通過Lora組網，傳輸到邊緣計算網關RK3588進行邊緣計算或直接通過lora網關透傳到各類云平臺實時遠程監測閥門狀態。

注：可定制其他的通訊方式，如WiFi，Zigbee，網口，USB3.0等。

4、配置清單

lora組網RAEM2監測系統配置清單
