ICL7621雙通道/四通道、低功耗CMOS運算放大器應用筆記
概述
ICL761X/762X 系列是單片 CMOS 運算放大器系列。這些器件為設計人員提供了在低電源電壓和可選靜態電流下的高性能作。當需要超低輸入電流和低功耗時，它們是理想的設計工具?；?a href="http://www.asorrir.com/tags/放大器/" target="_blank">放大器將在 ±1V 至 ±8V 的電源電壓范圍內工作，并且可以由單節鋰電池供電。輸出擺幅范圍在電源電壓的幾毫伏范圍內。這些放大器的靜態電源電流在出廠時設置為 100μA。這導致每個放大器的功耗低至 200μW。特別重要的是極低 （1pA） 的輸入電流，輸入噪聲電流為 0。01pA/√ Hz，和 1012Ω 輸入阻抗。這些特性優化了非常高的源阻抗應用的性能。輸入受到內部保護。輸出受到全面保護，可防止對地或任一電源短路。由于功耗低，結溫上升和漂移非常低。利用這些功能的應用可能包括穩定的儀器、延長使用壽命的設計或高密度封裝。
數據表：*附件：ICL7621低功耗CMOS運算放大器應用筆記.pdf
特性
- 寬工作電壓范圍 ±1V 至 ±8V
- 高輸入阻抗 10^12^Ω
- 輸入電流低于 BIFET 1pA （典型值）
- 輸出電壓擺幅 V+ 和 V-
- 提供 Duals（單 ICL7611）
- 許多標準運算放大器的低功耗替代品
應用
- 便攜式儀器
- 電話耳機
- 助聽器/麥克風放大器
- 儀表放大器
- 醫療器械
- 高阻抗緩沖器
引腳功能圖

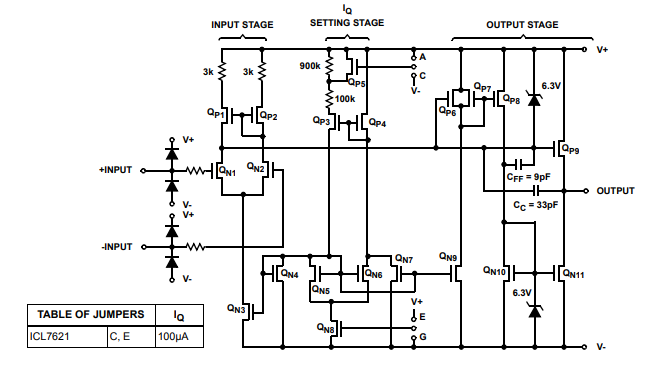

功能框圖
