RTC實時時鐘簡介

RTC外設(Real Time Clock)實質是一個掉電后還繼續運行的定時器。從定時器的角度，相對于通用定時器Timer外設，它十分簡單，只有很純粹的計時和觸發中斷的功能，但具備掉電還能繼續運行的特殊功能，可以應用在特定場景。這里所說的掉電是指主電源VDD斷開的情況，因此為了RTC外設掉電繼續運行，必須接上鋰電池通過VBAT引腳供電。當主電源VDD有效時，由VDD給RTC外設供電;而當VDD掉電后，由VBAT給RTC外設供電。但無論由什么電源供電，RTC中的數據都保存在屬于RTC的備份域中，若主電源VDD和VBAT都掉電，那么備份域中保存的所有數據將丟失。

從RTC的定時器特性來說，它是一個32位的計數器，只能向上計數。在相應軟件配置下，可提供時鐘日歷的功能，修改計數器的值可以重新設置系統當前的時間和日期。它使用的時鐘源有三種，分別為高速外部時鐘的128分頻(HSE/128)、低速內部時鐘LSI以及低速外部時鐘LSE。在主電源VDD掉電的情況下，HSE和LSI這兩個時鐘來源都會受到影響，沒法保證RTC正常工作，因此RTC一般使用低速外部時鐘LSE供電。在主電源VDD有效的情況下(待機)，RTC還可以配置鬧鐘事件使CKS32退出待機模式。

RTC框圖結果分析

RTC由兩個主要部分組成，參見下圖。第一部分(背景灰色區域)用來和APB1總線相連，屬于備份域，在VDD掉電時可在VBAT的驅動下繼續運行。這部分僅包括RTC的分頻器，計數器和鬧鐘控制器。若VDD電源有效，RTC可以觸發RTC_Second(秒中斷)、RTC_Overflow(溢出事件)和RTC_Alarm(鬧鐘中斷)。此單元還包含一組16位寄存器，可通過APB1總線對其進行讀寫操作。APB1接口由APB1總線時鐘驅動，用來與APB1總線連接。

另一部分(RTC核心)由一組可編程計數器組成，分成兩個主要模塊。第一個模塊是RTC的預分頻模塊，它可編程產生最長為1秒的RTC時間基準TR_CLK。RTC的預分頻模塊包含了一個20位的可編程分頻器(RTC 預分頻器)。如果在RTC_CR寄存器中設置了相應的允許位，則在每個TR_CLK周期中RTC產生一個中斷(秒中斷)。第二個模塊是一個32位的可編程計數器，可被初始化為當前的系統時間，按秒鐘計算，可以記錄4294967296秒，約合136年左右，作為一般應用已經足夠。RTC還有一個鬧鐘寄存器RTC_ALR，用于產生鬧鐘。系統時間按TR_CLK周期累加并與存儲在RTC_ALR寄存器中的可編程時間相比較，如果RTC_CR控制寄存器中設置了相應允許位，比較匹配時將產生一個鬧鐘中斷。

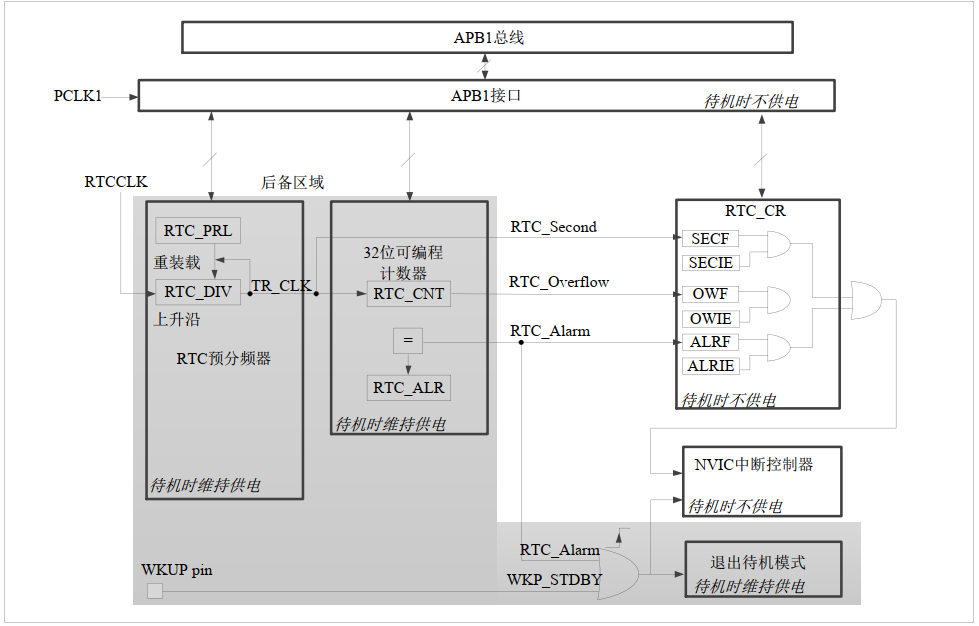

圖1 簡化的RTC框圖

由于備份域的存在，使得RTC內核具有了完全獨立于APB1接口的特性，也因此對RTC寄存器的訪問要遵守一定的規則。系統復位后，默認禁止訪問后備寄存器和RTC，防止對后備區域BKP的意外寫操作。需要執行以下操作使能才可以對后備寄存器和RTC的訪問：(1)設置RCC_APB1ENR寄存器的PWREN和BKPEN位來使能電源和后備接口時鐘。(2)設置PWR_CR寄存器的DBP位使能對后備寄存器和RTC的訪問。設置后備寄存器為可訪問后，在第一次通過APB1接口訪問RTC時，因為時鐘頻率的差異，所以必須等待APB1與RTC外設同步，確保被讀取出來的RTC寄存器值是正確的。如果內核要對RTC寄存器進行任何的寫操作，在內核發出寫指令后，RTC模塊在3個RTCCLK時鐘之后才開始正式的寫RTC寄存器操作。由于RTCCLK的頻率比內核主頻低得多，所以每次操作后必須要檢查RTC關閉操作標志位RTOFF，當這個標志被置1時，寫操作才正式完成。當然，以上的操作都具有庫函數來快速實現。

RTC控制相關庫函數

標準庫對RTC控制提供了完善的函數，使用它們可以方便地進行控制，本小節對這些內容進行講解。RTC相關的庫函數在文件cks32f10x_rtc.c和cks32f10x_rtc.h文件中。

1、等待時鐘同步和操作完成

RTC區域的時鐘比APB時鐘慢，訪問前需要進行時鐘同步，只要調用庫函數 RTC_WaitForSynchro即可，而如果修改了RTC的寄存器，又需要調用RTC_WaitForLastTask函數確保數據已寫入。這兩個庫函數主要通過while循環檢測RTC控制寄存器的RSF和RTOFF位實現等待功能。

/**

* @brief 等待RTC寄存器與APB時鐘同步(RTC_CNT, RTC_ALR and RTC_PRL)

* @note 在APB時鐘復位或停止后，在對RTC寄存器的任何操作前，必須調用本函數

* @param None

* @retval None

*/

void RTC_WaitForSynchro(void)

{

RTC->CRL &= (uint16_t)~RTC_FLAG_RSF;//清除RSF寄存器位

while ((RTC->CRL & RTC_FLAG_RSF) == (uint16_t)RESET);//等待RSF寄存器位為SET

}

/**

* @brief 等待上一次對RTC寄存器的操作完成

* @note 修改RTC寄存器后，必須調用本函數

* @param None

* @retval None

*/

void RTC_WaitForLastTask(void)

{

while ((RTC->CRL & RTC_FLAG_RTOFF) == (uint16_t)RESET); //等待至 RTOFF 寄存器位為SET

}

2、使能備份域及RTC訪問

默認情況下RTC 所屬的備份域禁止訪問，可用庫函數PWR_BackupAccessCmd使能訪問。

/**

* @brief 使能對RTC和Backup寄存器的訪問

* @param ENABLE 或 DISABLE

* @retval None

*/

void PWR_BackupAccessCmd(FunctionalState NewState)

{

*(__IO uint32_t *) CR_DBP_BB = (uint32_t)NewState;

}

該函數通過PWR_CR寄存器的DBP位使能訪問，使能后才可以訪問RTC相關的寄存器，然而若希望修改RTC的寄存器，還需要進一步調用RTC_EnterConfigMode使能RTC控制寄存器的CNF位使能寄存器配置。

/**

* @brief 進入RTC配置模式

* @param None

* @retval None

*/

void RTC_EnterConfigMode(void)

{

RTC->CRL |= RTC_CRL_CNF;//設置CNF位進入配置模式

}

3、設置RTC時鐘分頻

選擇RTC使用的時鐘后，可以使用庫函數RTC_SetPrescaler進行分頻，把函數參數PrescalerValue寫入到RTC的PRLH和PRLL寄存器，一般會把RTC時鐘分頻得到1Hz時鐘。

/**

* @brief 設置RTC分頻配置

* @param PrescalerValue：RTC分頻值

* @retval None

*/

void RTC_SetPrescaler(uint32_t PrescalerValue)

{

RTC_EnterConfigMode();

RTC->PRLH = (PrescalerValue & PRLH_MSB_MASK) >> 16; //設置RTC分頻值的高八位

RTC->PRLL = (PrescalerValue & RTC_LSB_MASK);//設置RTC分頻值的低八位

RTC_ExitConfigMode();

}

4、設置RTC計數器

RTC外設中最重要的就是計數器以及鬧鐘寄存器了，它們可以使用RTC_SetCounter、RTC_GetCounter以及RTC_SetAlarm庫函數操作。利用RTC_SetCounter可以向RTC的計數器寫入新數值，通常這些數值被設置為時間戳以更新時間。RTC_GetCounter函數則用于在RTC正常運行時獲取當前計數器的值以獲取當前時間。RTC_SetAlarm函數用于配置鬧鐘時間，當計數器的值與鬧鐘寄存器的值相等時，可產生鬧鐘事件或中斷，該事件可以把睡眠、停止和待機模式的芯片喚醒。

/**

* @brief 設置RTC計數器的值

* @param CounterValue：要設置的RTC計數值

* @retval None

*/

void RTC_SetCounter(uint32_t CounterValue)

{

RTC_EnterConfigMode();

RTC->CNTH = CounterValue >> 16;//設置RTC計數值的高八位

RTC->CNTL = (CounterValue & RTC_LSB_MASK); //設置RTC計數值的低八位

RTC_ExitConfigMode();

}

/**

* @brief 獲取RTC計數器的值

* @param None

* @retval 返回RTC計數器的值

*/

uint32_t RTC_GetCounter(void)

{

uint16_t tmp = 0;

tmp = RTC->CNTL;

return (((uint32_t)RTC->CNTH << 16 ) | tmp) ;

}

/**

* @brief 設置RTC鬧鐘的值

* @param AlarmValue：要設置的RTC鬧鐘值

* @retval None

*/

void RTC_SetAlarm(uint32_t AlarmValue)

{

RTC_EnterConfigMode();

RTC->ALRH = AlarmValue >> 16;//設置RTC鬧鐘的高八位

RTC->ALRL = (AlarmValue & RTC_LSB_MASK); //設置RTC鬧鐘的低八位

RTC_ExitConfigMode();

}

UNIX時間戳

在使用RTC外設前，還需要引入UNIX時間戳的概念。如果從現在起，把計數器RTC_CNT的計數值置0，然后每秒加1，RTC_CNT什么時候會溢出呢?由于RTC_CNT是32位寄存器，可存儲的最大值為(232-1)，這樣計時的話，在232秒后溢出，N=232/365/24/60/60≈136年，即它將在今后136年時溢出。

假如某個時刻讀取到計數器的數值為X=60*60*24*2，即兩天時間的秒數，而假設又知道計數器是在2011年1月1日的0時0分0秒置0的，那么就可以根據計數器的這個相對時間數值，計算得這個X時刻是2011年1月3日的0時0分0秒了。而計數器則會在(2011+136)年左右溢出，也就是說到了(2011+136)年時，如果我們還在使用這個計數器提供時間的話就會出現問題。在這個例子中，定時器被置0的這個時間被稱為計時元年，相對計時元年經過的秒數稱為時間戳，也就是計數器中的值。

大多數操作系統都是利用時間戳和計時元年來計算當前時間的，而這個時間戳和計時元年大家都取了同一個標準——UNIX時間戳和UNIX計時元年。UNIX計時元年被設置為格林威治時間1970年1月1日0時0分0秒，大概是為了紀念UNIX的誕生的時代吧，而UNIX時間戳即為當前時間相對于UNIX計時元年經過的秒數。因為UNIX時間戳主要用來表示當前時間或者和電腦有關的日志時間(如文件創立時間，log發生時間等)，考慮到所有電腦文件不可能在1970年前創立，所以用UNIX時間戳很少用來表示1970前的時間。

在這個計時系統中，使用的是有符號的32位整型變量來保存UNIX時間戳的，即實際可用計數位數比我們上面例子中的少了一位，少了這一位，UNIX 計時元年也相對提前了一半，這個計時方法在2038年1月19日03時14分07秒將會發生溢出，這個時間離我們并不遠，在設計預期壽命較長的設備需要注意。

小結

本章內容介紹了CKS32F107系列RTC實時時鐘外設的硬件結構和工作原理，并結合相關寄存器講解了與RTC控制相關的外設庫函數使用方法，最后介紹了UNIX時間戳的概念。從上述內容可知，RTC外設是個連續計數的計數器，利用它提供的時間戳，可通過程序轉換輸出實時時鐘和日歷的功能，修改計數器的值則可以重新設置系統當前的時間和日期。由于它的時鐘配置系統(RCC_BDCR寄存器)是在備份域，在系統復位或從待機模式喚醒后RTC的設置維持不變，而且使用備份域電源可以讓RTC計時器在主電源關掉的情況下仍然運行，保證時間的正確。有了這些基礎，下一節將詳細介紹如何利用RTC的計時功能實現一個簡單的萬年歷效果。
