珠海萬力達電氣MLPR-610Hb微機型線路保護測控裝置可替換，該裝置的特點和功能介紹：

MLPR-610Hb微機線路保護測控裝置適用于 110kV 及以下電壓等級的不接地系統、 電阻接地系統及直接接地系統線路綜合保護、控制及測量。

萬力達MLPR-610Hb微機線路保護裝置

裝置主要功能

三段式復合電壓閉鎖方向過流保護、反時限過流保護、三段式方向零序過流保護、零序過壓保護、過負荷保護、低頻減載保護、三相一次重合閘、后加速、PT 斷線、低電壓保護、非電量保護（4－20mA 輸入，該功能選配，如不選，端子圖上相關 DCS 輸入部分內容無意義）（選配）、母充保護、同期合閘、脈沖電度/積分電度、故障錄波，咨詢服務：1.5.0-1.8.1.8-9.3.7.9。

裝置特點

1、采用了32位DSP微處理器

2、實時多任務操作系統及C++編程技術，可實現在線編程

3、雙屏顯示（液晶漢化顯示和數碼管顯示），方便運行人員巡檢

4、1路（或2路）4～20mA直流量輸出，可靈活設置成對應任一電氣量(如電流、電壓、功率、

頻率等)

5、可采集2路4～20mA直流量，完成對溫度、壓力等非電量的測量，可實現在線監測（選配）

6、具有電能質量分析功能，具有完善的諧波分析功能

7、集成了完善的表計功能，具有計量功能

8、硬件互換性好，方便用戶維護及減少備件的數量

9、保護出口繼電器可靈活配置，方便用戶使用

10、采用6U、19/3英寸標準機箱，后插式結構，可就地安裝在開關柜上或集中組屏

保護功能

三段式復合電壓閉鎖過流保護 、過流反時限保護 、三段零序電壓閉鎖零序方向過流保護 、零序過電壓保護 、過負荷保護 、低頻減載保護 、三相一次重合閘 、后加速 、PT斷線 、低電壓保護 、母充保護 、非電量保護（2路）（選配） 、 同期合閘

輔助功能

諧波頻譜分析 、相位顯示 、小電流選線 、故障錄波 、積分電度和脈沖電度（脈沖電度選配） 、裝置自檢故障告警 、保護定值遠方召喚和修改 、一路（或兩路）可編程4～20mA輸出 、支持以太網網絡打印功能(手動打印定值、手動自動打印報告) （選配）

測控功能

電量測量（遙測量）：電壓、電流、有功功率、無功功率、有功電度、無功電度、功率因數、電網頻率、非電量測量（選配）等

遙信量：裝置共有15路開入量，其中：12路為外部采集，3路為內部采集

通訊功能

兩路標準RS485多機通訊端口 、兩路工業以太網口（選配）、支持單網、雙網通訊，能夠完全實現網絡的冗余互備 、IEC-60870-5-103（RS485通訊模式）、IEC-60870-5-104（工業以太網通訊模式）標準 、通信規約（選配）

GPS 對時功能 （選配）

裝置可以通過RS485差分電平接收GPS硬時鐘秒對時，同后臺監控系統配合，可以完成精確對時或通過接收IRIG-B碼進行精確對時。

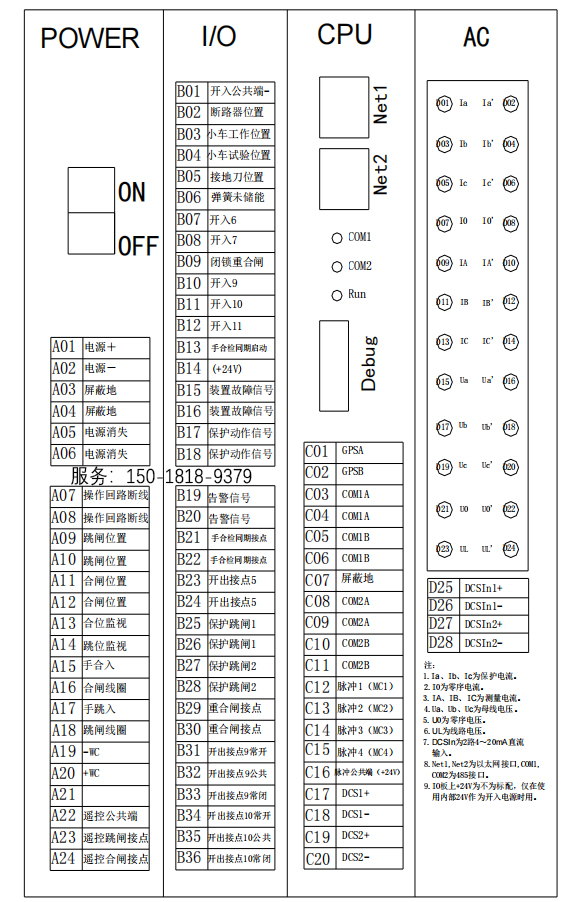

裝置端子圖

萬力達MLPR-610Hb微機線路保護裝置端子圖

可替換珠海萬力達電氣MLPR-610Hb微機型線路保護測控裝置，歡迎閱讀、了解咨詢、收藏與分享！
