珠海萬力達電氣MPTS-610Hb微機PT切換及電壓保護裝置可替換更換，裝置功能介紹：

萬力達電氣MPTS-610Hb微機PT切換及電壓保護裝置，用于不同電壓等級的PT切換及保護場合。裝置能夠根據母線及 PT 運行狀況做出相應切換動作。

裝置功能

PT 切換功能

對于雙母線或單母分段運行情況，當兩段母線上的 PT 有一組發生故障或檢修需退出運行時，可通過本裝置進行就地或遙控 PT 切換，咨詢服務：1.5.0-1.8.1.8-9.3.7.9。

過電壓保護功能

裝置可監測兩段母線電壓，當某段母線線電壓最大值高于過電壓整定值，并達到延時時過電壓保護動作，兩段母線過電壓分別動作于不同的出口。

低電壓保護功能

裝置可監測兩段母線電壓，當某段母線線電壓最小值高于低壓返回值后,線電壓最大值低于低電壓整定值并高于無壓定值，達到延時時低電壓保護動作，兩段母線低電壓分別動作于不同的出口。

零序電壓告警功能

裝置可監測兩段母線零序電壓。當某段母線發生單相接地即零序電壓大于整定值，并達到延時時發零序告警信號。

PT 斷線告警功能

本裝置可監測兩段母線 PT 斷線情況。

測控功能

裝置可通過通訊網絡將：兩段母線電壓線電壓 UAB1，UBC1，UCA1，UAB2，UBC2，UCA2；兩段母 線上的頻率 F1，F2；兩段母線上的負序電壓 U21，U22；兩段母線上的零序電壓 U01，U02，上傳到后臺。后臺還可以通過網絡對裝置進行遙控切換功能。

測控功能校驗

遙測

測量電壓驗證：在端子 D01～D16上分別加電壓，不僅能在就地觀察到電壓UA1、UB1、UC1、U01、UA2、UB2、UC2、U02而且該電壓的對應量值可通過通訊網傳至后臺，同時兩段母線上的頻率和負序電壓都上傳到后臺。

遙信

將B01號端子分別與B02～B13號端子之間加直流電壓，“開入”菜單中相應開入量應由分變合。并能通過通訊網絡將變位信息傳至后臺。

遙控

裝置可以通過開入量的控制實現遠方/就地的控制。

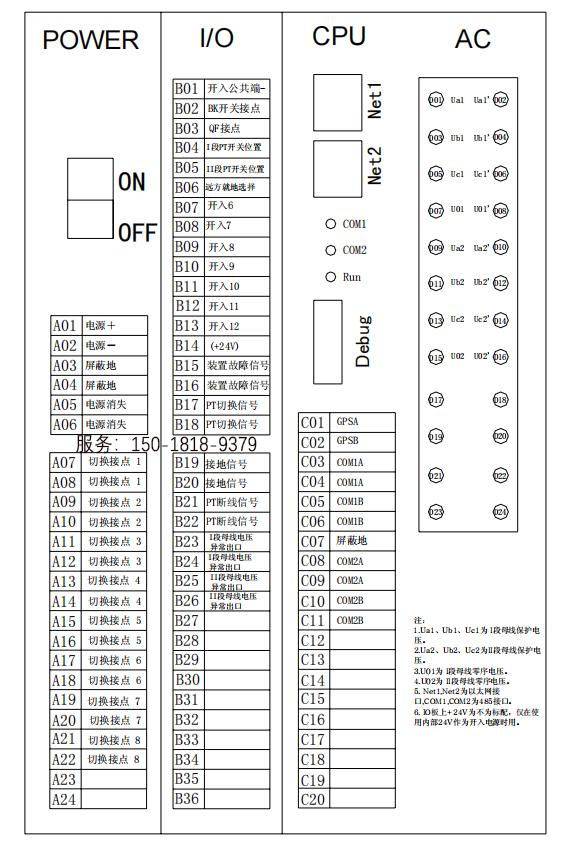

裝置端子圖

珠海萬力達電氣MPTS-610Hb微機PT切換及電壓保護裝置可替換更換，歡迎閱讀、了解咨詢、收藏與分享！
