有一個工廠需要將西門子S7-1200 PLC與伺服驅動進行通訊，因PLC支持PROFINET而伺服驅動需EtherCAT協議，無法直接通訊。采用捷米特（JM-ECTM-PN）智能的Profinet轉EtherCAT網關模塊解決此問題，需導入GSD文件、設定IP和設備名、添加從站伺服并配置PDO參數。連接成功后，可下載配置信息至網關設備，實現全面數據交互。

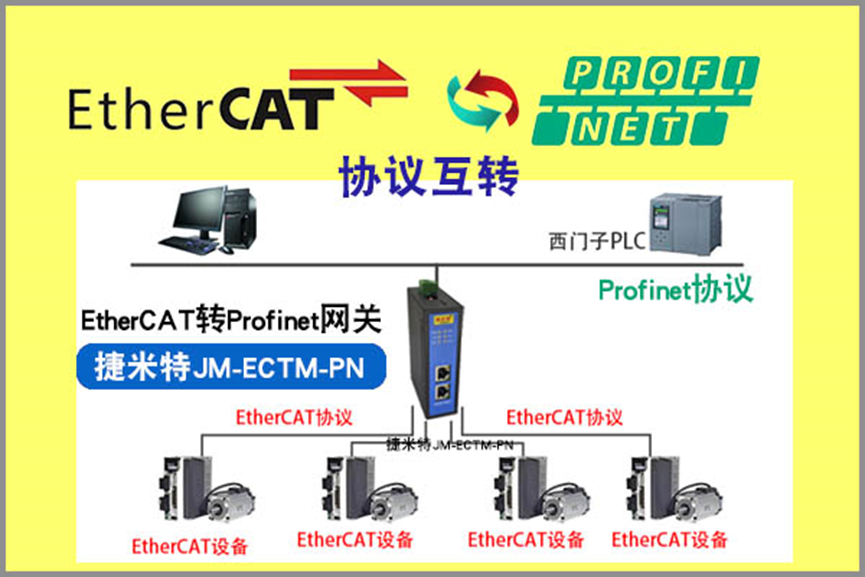

工廠使用西門子S7-1200系列PLC與伺服驅動單元的連接問題。由于系統在正常操作過程中需支持EtherCAT通訊協議，并且該PLC被設定為EtherCAT協議下的從站設備，因此需要確保能夠通過此協議進行有效的數據通訊。PLC則設計為支持PROFINET通訊協議，這導致了一個直接通訊障礙，即由于協議的不兼容性，使得兩種設備間無法直接實現數據的交換。為了解決這個通訊問題，需要使用第三方協議轉換模塊，來形成異構通訊協議間的有效數據交互。在本案例中我們采用了由捷米特智能生產的Profinet轉EtherCAT網關模塊，以實現在PLC和伺服驅動之間的的全面數據交互。該網關可實現雙向數據交換，實現EtherCAT設備和 PROFINET控制器的數據交互。

Profinet 轉 EtherCAT 可替代NT 151-RE-RE和AB3313

經實際使用該網關功能可替代NT 151-RE-RE和AB3313。

配置模塊

1.正確連接電源，通過 PROFINET網絡口將 ECATM-PN與 PC相連，給 ECATM-PN上電；

2.打開配置軟件，根據需求在配置軟件中進行配置（詳細閱讀 ECSP-EtherCAT軟件）；

3.點擊主菜單欄“Action - Run”，將配置下載到 ECATM-PN中；

4.在 TIA Portal中配置相應的組態，包括要配置的模塊，目標設備的 IP地址及設備名稱；

5.將 TIA Portal的組態配置下載到 PLC中；

6. ECATM-PN與 PLC主站之間建立連接后，此時 PN指示燈常亮。

7. ECATM-PN與 EtherCAT從站設備之間建立連接進入 OP狀態后，此時ECT 指示燈常亮。

創建工程

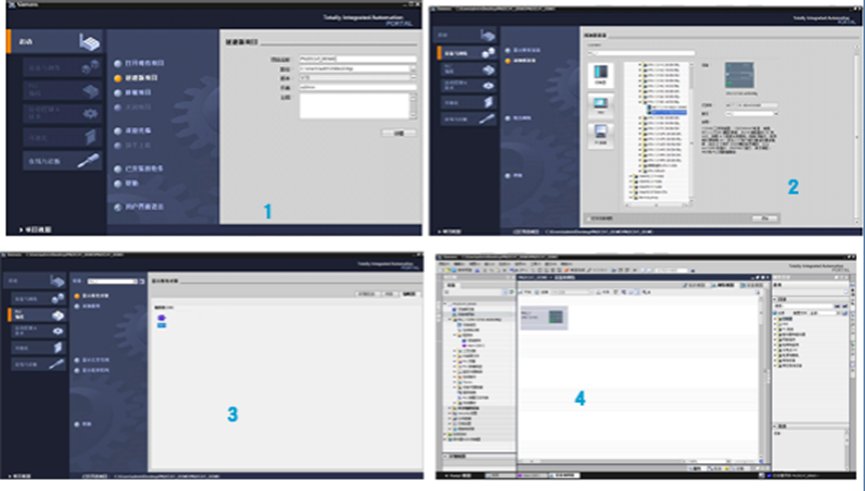

打開 TIA Portal，選擇創建新項目，輸入項目名稱，選擇路徑等信息后，點擊創建，如下圖所示。

在視圖中，選擇“設備和網絡”并單擊“添加新設備”（或者在項目視圖中的項目名稱下，雙擊“添

加新設備”），如下圖“添加新設備”對話框，添加支持 PROFINET接口的控制器，例如 6ES7 25-1BG40-0XB0。

GSD安裝

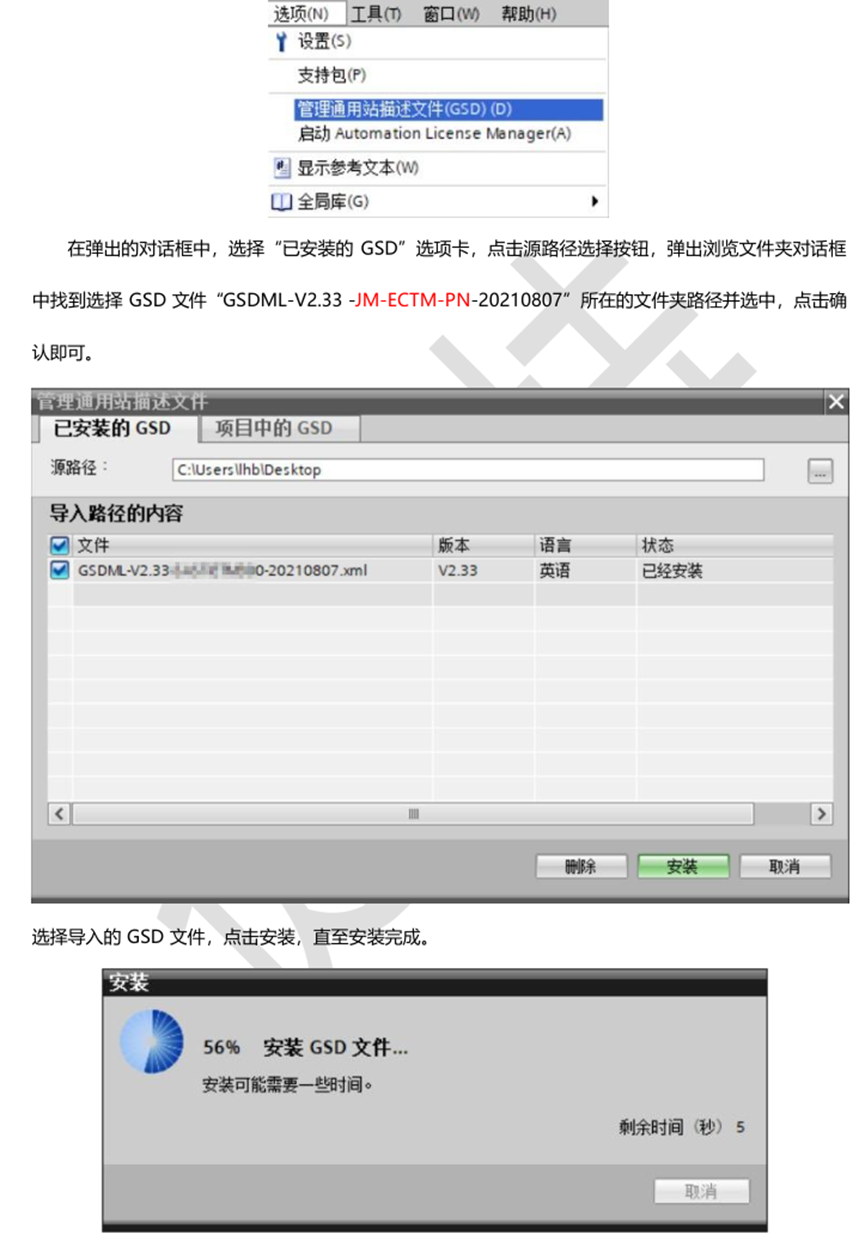

在 TIA Portal菜單欄點擊“選項”>“管理通用站描述文件”， 如圖所示：

設備組態

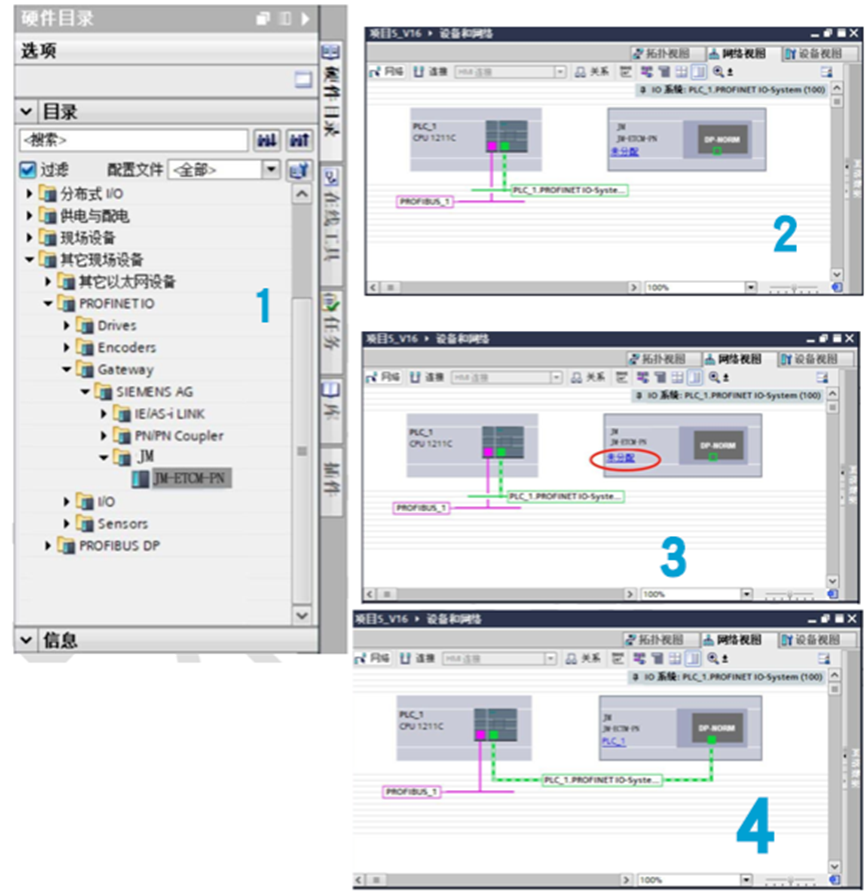

雙擊設備和網絡，添加 ECATM-PN設備模塊，在硬件目錄 >其他現場設備> PROFINET IO >

Gateway > SIEMENS AG > JM-ECTM-PN，如下圖所示：

使用設備配置的“網絡視圖”在項目中的各個設備之間創建網絡連接。創建網絡連接之后，使用巡視窗口的“屬性”選項卡組態網絡的參數。

選擇“網絡視圖”以顯示要連接的設備。選擇JM-ECTM-PN的PROFINET端口，然后將連接拖到PLC_1模塊的PROFINET端口處，釋放鼠標按鈕以創建網絡連接。

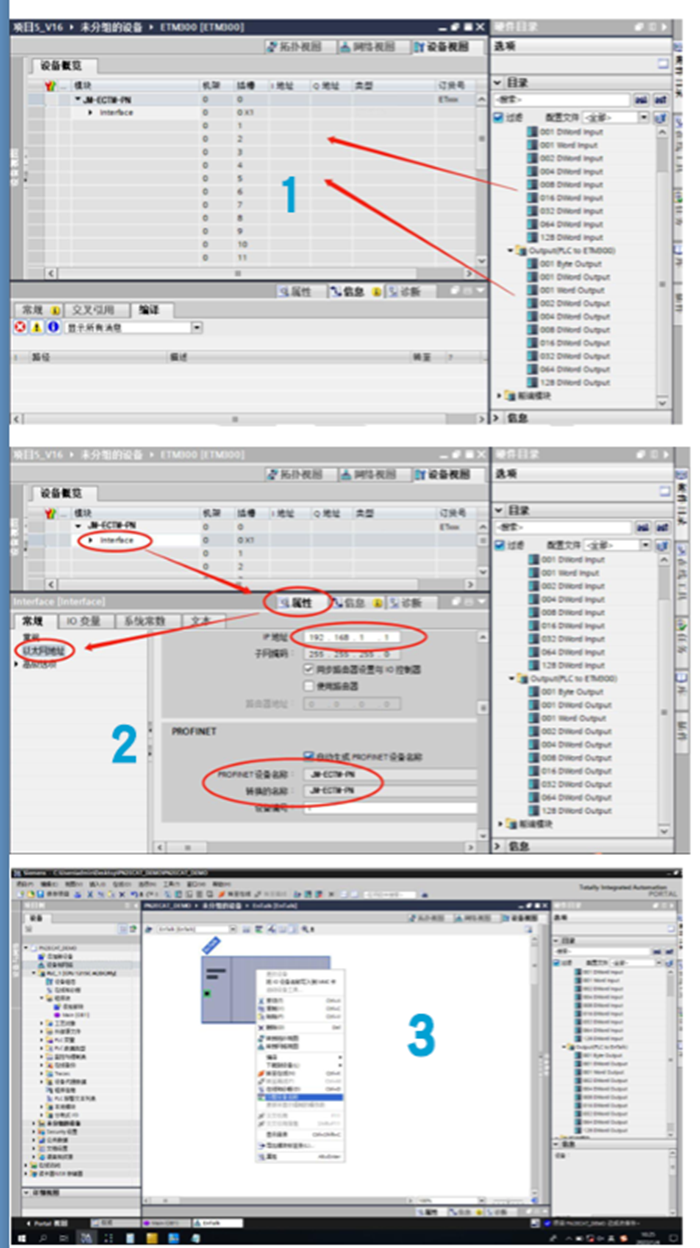

PROFINET網絡創建成功后雙擊JM-ECTM-PN設備并組態子模塊:

在硬件目錄中，展開“模塊”容器。

雙擊或拖動Input（JM-ECTM-PN to PLC） / Output（PLC to JM-ECTM-PN）下的模塊類型。組態 ECAT-PN的 PROFINET接口，選擇設備上的綠色 PROFINET框。巡視窗口中的“屬性” 選項卡會顯示 PROFINET端口，在巡視窗口的“屬性 > PROFINET接口”選擇“以太網地址”，在 IP協議中設置 IP地址和 PROFINET設備名稱

在“設備視圖”選擇 JM-ECTM-PN，右擊鼠標選中“分配設備名稱”

彈出“分配 PROFINET設備名稱”對話框，在“網絡中的可訪問節點”下點擊更新列表（JM-ECTM-PN設備正確連接在網絡里）即可訪問出 PROFINET網絡里的各個節點；選中更新列表的節點，點擊“分配名稱”將組態的 PROFINET設備名稱：pn2ecat寫入網絡節點中；寫入成功后 PROFINET設備

名稱更新為“pn2ecat”，狀態為“正確”；關閉該對話框；重啟網關后設備名稱有效。

Profinet 轉 EtherCAT 網關在工業自動化領域表現出色。其安裝便捷，能快速融入既有生產線，為系統集成節省時間與精力。兼容性廣泛，可連接不同品牌和類型的設備，促進設備間協同。數據轉換高效精準，確保信息流暢傳輸，降低數據錯誤與延遲風險，提升生產效率與質量。穩定性強，能在復雜工業環境長時間可靠運行，減少故障停機。不過，其配置軟件界面可進一步優化，降低上手難度，讓普通工程師能更輕松駕馭，以拓展應用范圍、提升市場競爭力。
