在工業自動化的世界里，不同協議的設備如同說著不同語言的“居民”，想要實現高效協作，就需要穩聯技術EtherCAT轉Profinet網關這座“翻譯橋梁”。下面就為大家詳細拆解其配置過程。

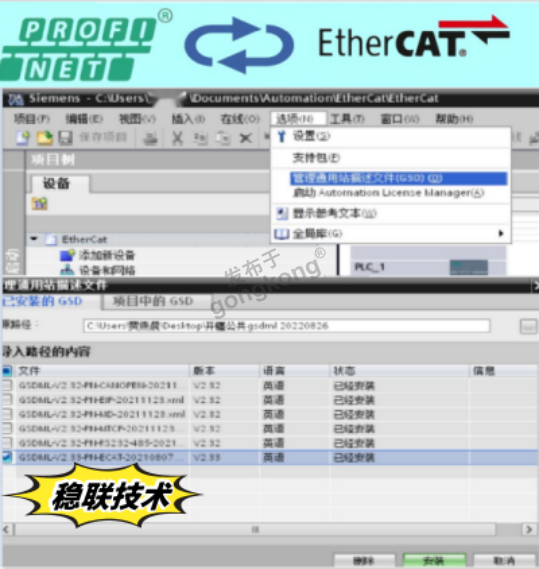

PLC端的“筑基”工作首先，找到穩聯技術EtherCAT轉Profinet網關的GSD文件，在PLC組態軟件中，通過“選項”菜單找到管理GSD文件的功能入口，將文件載入軟件，完成網關設備的“注冊登記”。

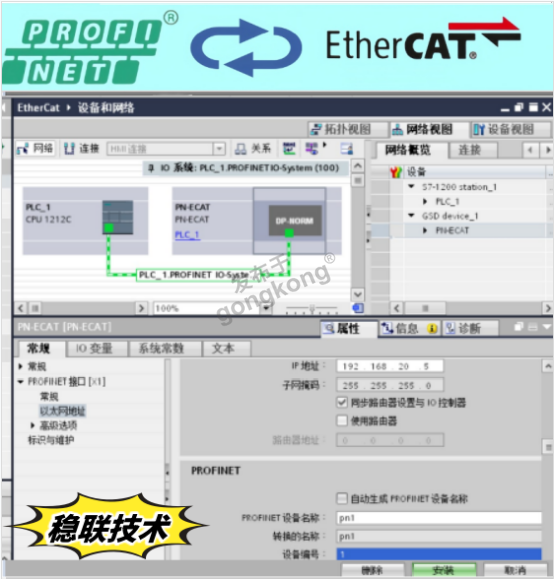

接著，在硬件目錄中找到穩聯技術EtherCAT轉Profinet網關模塊，把它嵌入到網絡視圖里，這一步就像是在“網絡地圖”上標注新的節點。隨后，為網關設定IP地址和設備名稱，IP地址要與PLC處于同一網段，設備名稱可以自定義。

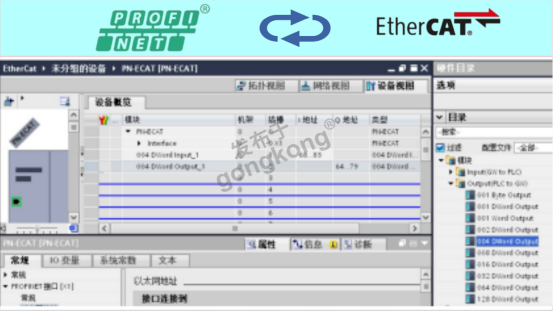

最后，根據伺服器的實際需求，在設備視圖中規劃合適的輸入輸出字節數長度。這一步是為了規劃好數據傳輸的“通道大小”，確保后續數據能夠順暢地在PLC和伺服器之間傳遞。完成這些設置后，保存組態并傳輸到PLC中，至此，PLC端的基礎配置就完成了。

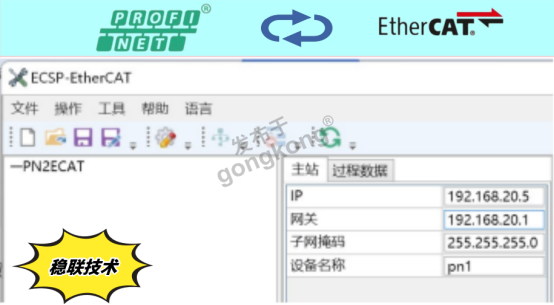

網關的“精細調?！眴泳W關配置軟件，新建一個項目，設定的網關IP及設備名稱必須與PLC組態時保持一致，只有一致才能順利通信。

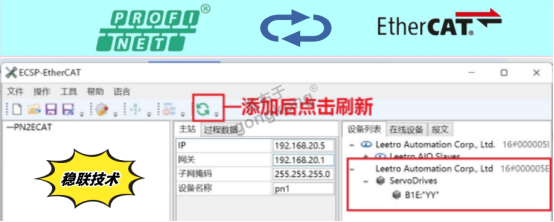

如果設備庫中沒有我們需要連接的伺服器，就需要去官網下載對應的XML文件。在配置軟件中，通過“工具”菜單選取導入ESI文件，將下載并解壓好的文件錄入，刷新設備庫后，伺服器設備就會出現在列表中。

接下來，在項目中增添EtherCAT主站和從站伺服。一般情況下，從站的站號會自動排序，保持默認即可。

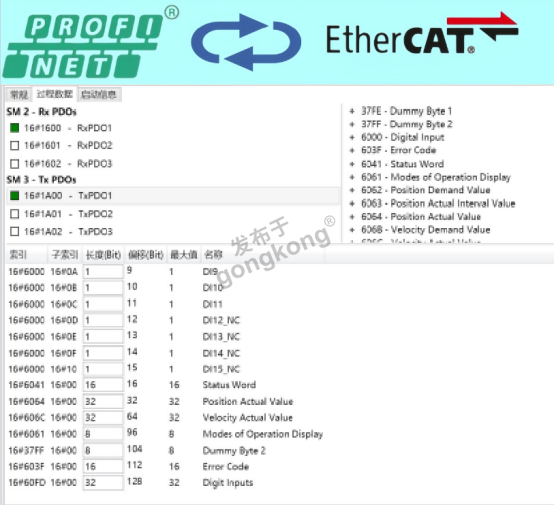

根據工藝需要，我們要仔細調配從站的PDO參數分配。比如在本例中，在RPDO1里設定了13個參數，TPDO1里默認配置了22個參數，可根據實際需求進行增減。這些參數的設置決定了伺服器的運行狀態和工作方式。

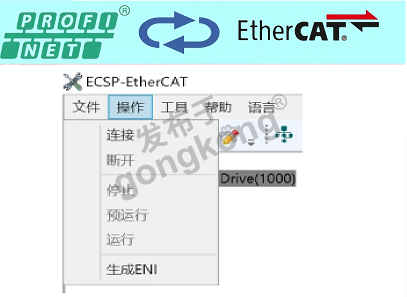

確認所有配置無誤后，選擇“操作”-“連接”，選擇對應的穩聯技術EtherCAT轉Profinet網關IP地址進行連接。

連接成功后，“預運行”和“運行”選項將變為可用狀態，依次觸發這兩個按鈕，把配置信息下載到網關設備中。

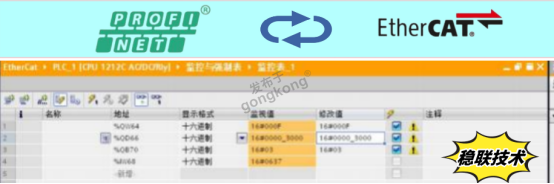

待網關重啟后，當看到Ok燈亮起表示Profinet通訊正常，RUN常亮且err滅表示EtherCAT通訊正常，此時就可以對PLC及其他Profinet主站對應的IQ地址進行讀寫操作，實現設備間的高效協同工作了。
