停水后來水提醒器電路圖文詳解
本電路可以在自來水停水的情況下，及時提醒你供水恢復。

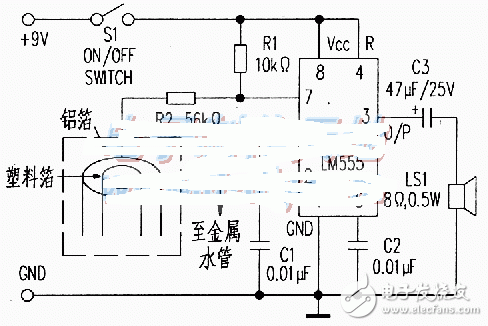

電路的核心部件是一只自制的自來水檢測器，你可以用兩塊箔片：一塊是鋁箔，另一塊是塑料箔片，將它們放在一起卷成圓筒形，大小以能放進自來水龍頭為宜。將一根導線的一端連接檢測器圓筒的鋁箔。另一端連接電阻R2,，為完成檢測環路，需再用一根導線將IC1的②、⑥腳和水龍頭或自來水管連接在一起。
定時器555芯片被連接成多諧振蕩器，而多諧振蕩器只有在水龍頭-中有水流過時才能正常工作。如果遇到停水，IC1不會產生振蕩。遇到停水時，只要合上S1，一旦自來水恢復供水。即使水龍頭是關閉的，檢測電路也能通過自來水完成回路，使IC1產生1kHz的振蕩，經由③腳和C3送至揚聲器LS1放出1kHz的提醒聲。1kHz的提醒聲一直保留到斷開S1或將檢測器圓筒從水龍頭中取出為止。電路用9V電池供電。
