拿到板子，可以看到板子很小，還不足一個名片的大小，但是卻把適當?shù)?a target="_blank">接口和外設引了出來，并且集成了EDBG板載調試接口電路。或許有人會說，其它板上并沒有幾個元件，為什么不把板子做得更小一些呢？其實ATMEL在設計的時候就考慮到了一系列的板卡擴展問題，SAM系統的Xplained Pro板卡把板載接口全部統一化，即如果你手上有Xplained Pro的其它的擴展卡，只要你把它插到相應的Xplained Pro主板卡擴展口上，那么就可以開始使用這個擴展板卡了。這個設計有點類似Arduino，把外設擴展標準化、統一化。

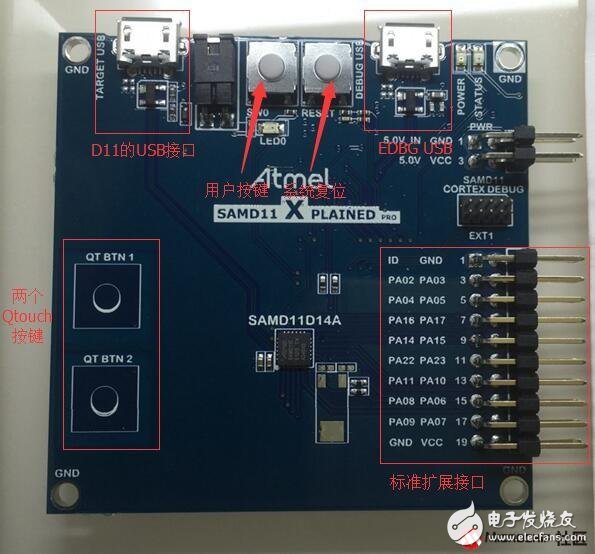

D11板卡正面圖如下，可以看到有兩個USB接口，分別對應EDBG USB口和D11的USB接口。兩個Qtouch接口，兩個按鍵（一個系統復位和一個用戶按鍵），右側有電源的插針和擴展口插針。

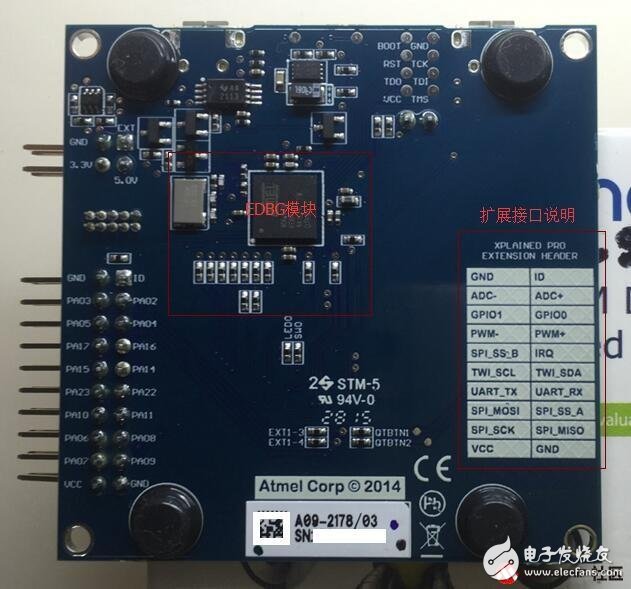

反面則是電源和一些保護芯片，以及很顯眼的EDBG調試芯片電路。板的右下方還把擴展接口和引腳對應的功能進行了標明。

剛好手上有D10 的Xplain mini板卡，那么就來個兩塊板卡的一些對比吧

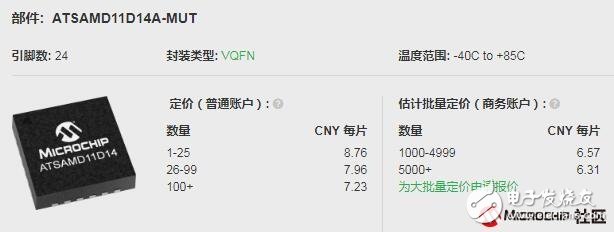

從圖片可以看出，兩塊板卡的大小基本差不多，但D10 Xplained mini板卡多了個長長的脖子，而且USB接口也只有一個。那是因?yàn)镈10與D11相比，芯片內部少了USB接口功能，因此D10板卡上并沒有USB電路和接口。下面是官方的D10 、D11芯片的一些說明。

看得出來，D10/D11芯片以至于D系列的芯片都是互相兼容的，只是功能上有作增減，同一程序，在這一系列芯片上不用修改即可運行，當然所使用的功能接口在該些芯片上有才行。

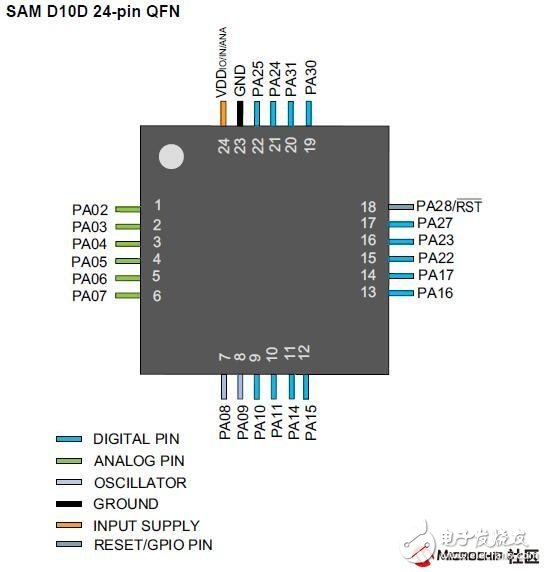

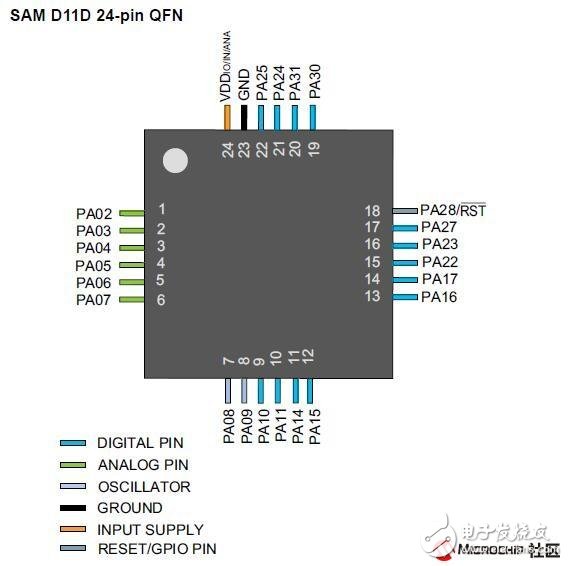

下面是D11/D10的引腳圖，相同封裝，引腳完全兼容。
