對帶led和lcd顯示屏的電容式觸摸按鍵應用優化方案推薦

貿澤電子設計圈 ? 來源:互聯網 ? 作者:佚名 ? 2017-11-18 07:16 ? 次閱讀

瑞薩電子株式會社(TSE:6723)的子公司瑞薩電子(中國)有限公司(以下簡稱“瑞薩電子”)宣布推出R7F0C205L、R7F0C206L、R7F0C206M、R7F0C207M和R7F0C208M等5款新產品,擴充其16位微控制器MCU)產品線,進一步加強對觸控式家電設備、智能樓宇、工業自動化和便攜式設備應用的開發支持。嵌入式開發人員可以利用新產品在單芯片上同時集成用戶界面(包括電容觸控鍵、LED和LCD)和系統控制功能。

該新款MCU繼承了RL78系列產品業界領先的低功耗和卓越的電磁兼容性(EMC)等強大性能。電容式觸控應用的開發人員能以超低功耗、極低成本利用瑞薩電子最先進的第二代電容式觸控技術。此外,嵌入式LCD和LED直接驅動功能,支持多樣化的產品設計,并在整個產品線上規范了開發人員MCU平臺。MCU還集成了用于驅動LED和LCD的高電流端口,可優化具有LED和LCD顯示器的電容式觸摸按鍵應用。 新型MCU是瑞薩電子首款在單芯片上支持LCD和LED直接驅動的16位觸控式MCU。該新品將以包括MCU、Workbench和圖形用戶界面(GUI)工具(HMI代碼生成器)的解決方案交付,相關評估板和評估套件將另行提供。

新型電容觸控 MCU的主要特性:

? 檢測多達64個鍵,低電容觸控按鍵待機電流,高電流端口直接驅動LED

新型MCU可支持復雜的用戶界面要求,最多支持64個鍵。有助于降低添加觸控面板時布線的復雜性,簡化電路板設計,互感式按鍵配置可提高防水性能。電容式觸控鍵在待機模式下的平均能耗僅為6微安(uA),可有效支持電池供電和其它具有低能耗要求的便攜式設備。

MCU的內置大電流驅動端口可以直接驅動LED,適用于大多數LED顯示屏和觸控按鈕控制LED顯示應用。MCU還支持大部份通用接口。

? 可提供Workbench、軟件和應用筆記,進一步縮短開發時間

通過使用瑞薩電子電容式觸控鍵MCU中配置的Workbench自動校準工具,可以使用圖形用戶界面(GUI)更輕松、更快速地調整過去受不同電路板布局、跟蹤圖案、面板材料等因素影響而較難更改的靈敏度和其它設置。結合開發所需的軟件和信息,包括應用注釋、用戶手冊和參考軟件,Workbench可與MCU樣片及評估板一同使用,快速確認和評估系統操作,從而縮短開發時間。

? 電容式觸控R7F0C208M評估套件通過IEC61000認證

目前已有三款電容式觸控R7F0C208M評估套件通過IEC 61000-4-3和IEC61000-4-6抗噪聲認證,即將向市場供應。

供貨

新型解決方案以及可選參考板和評估板將于2018年2月供貨。

該新型MCU包含64引腳、80引腳LQFP封裝, 48 KB到128 KB閃存,支持消費類和工業類應用。其工業級產品可支持工業應用中復雜的人機界面(HMI)設計。

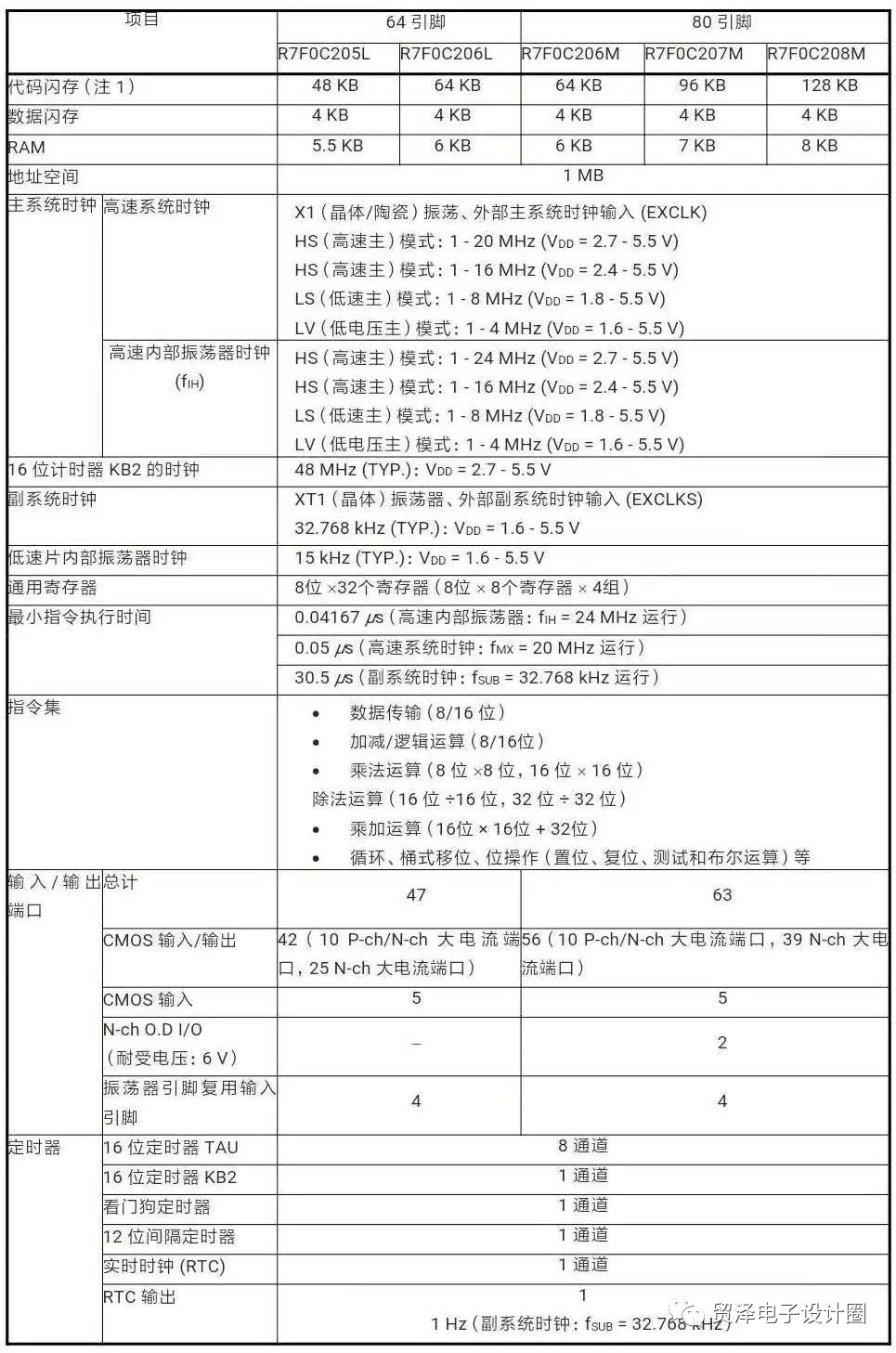

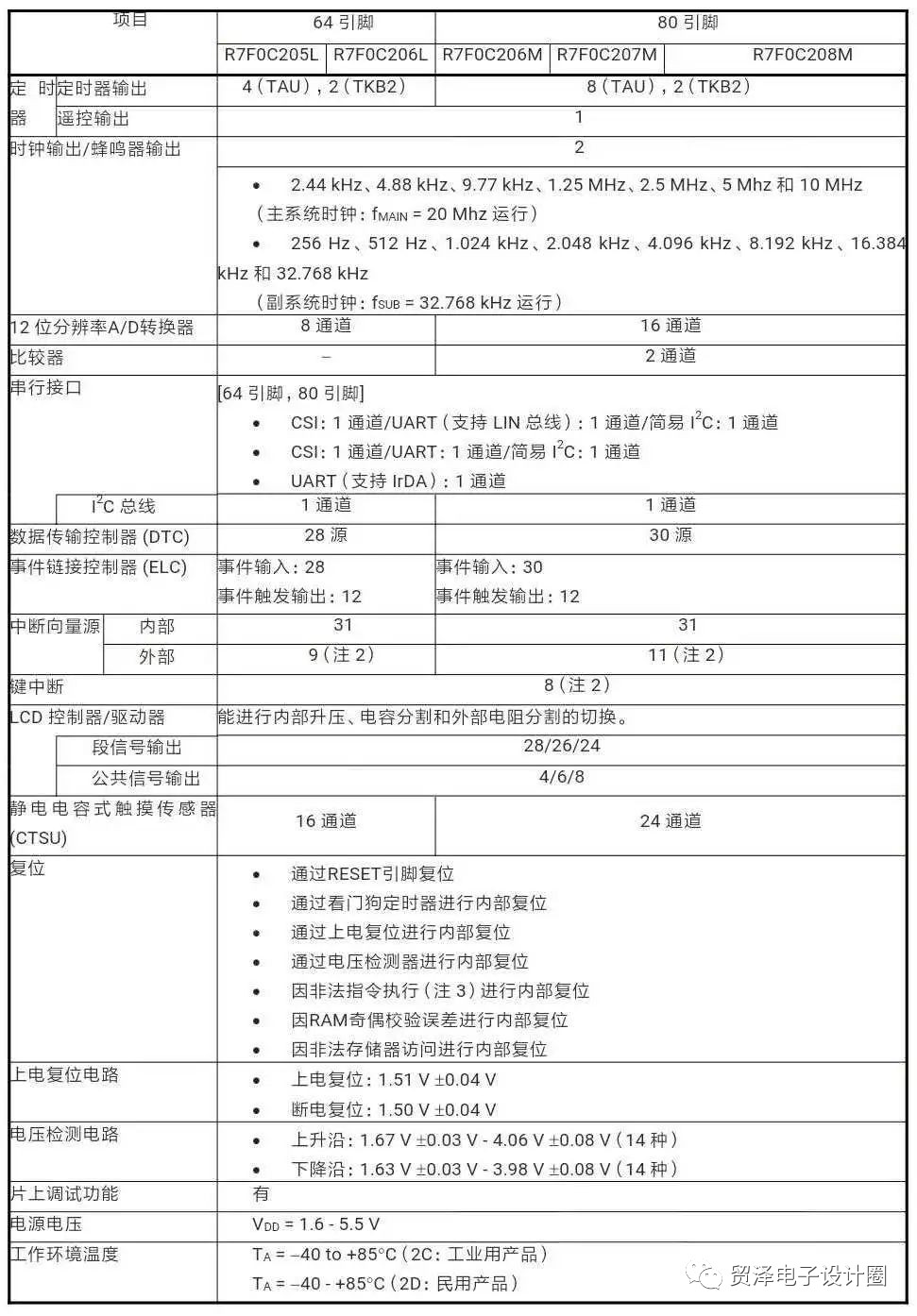

R7F0C205L、R7F0C206L、R7F0C206M、R7F0C207M 和 R7F0C208M 微控制器產品規格

(注 1)參見 1.1 特性表中的 ROMRAM 容量。(注 2)8個鍵中斷相當于1個外部中斷源。(注 3)如果執行指令代碼 FFH 則會發生非法指令錯誤。在通過在線仿真器或片上調試仿真器進行仿真期間,不會發生因執行非法指令而產生復位。
