隨著技術發展，手機已經不分晝夜地陪伴在大家左右，同時自拍曬圖也成為它的一個主要功能。由此，在較黑暗的環境下，可能會有兩個問題困擾著大家：

問題1

調節手機屏幕亮度，可能找不到一個舒適點，太暗或者太亮；同時輕微調整亮度條，眼睛可能看到比較刺眼的亮度變化。

問題2

有了MP3313，這些問題都可以統統解決。

MP3313是一個通過I2C設置的3-Channel，最大38V 輸出的背光IC。考慮到它主要應用于手機中，所以MP3313擁有極小的CSP12-(1.3 x 1.7 mm²)封裝。

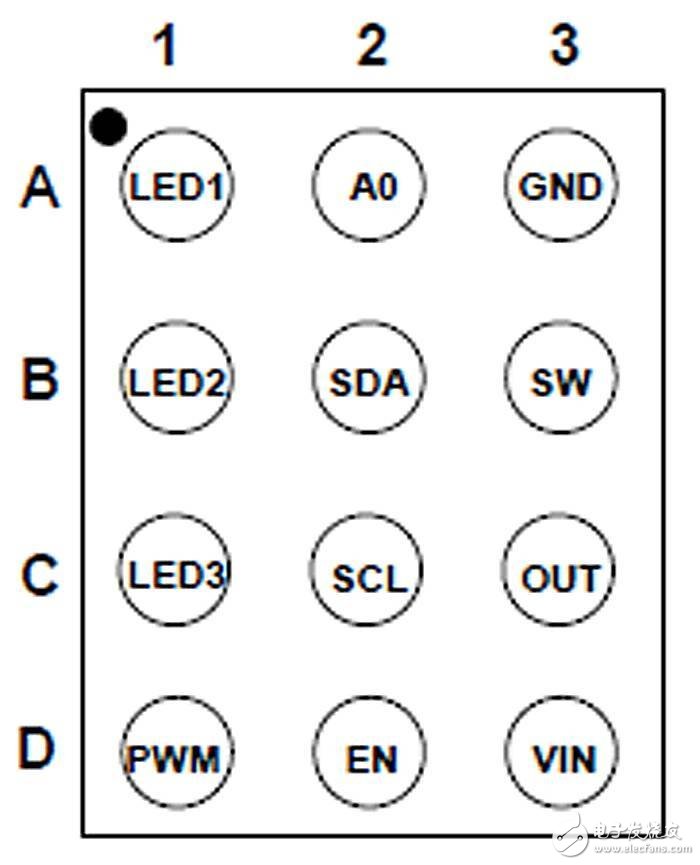

圖1： MP3313 Pin腳圖

只需通過I2C，就可以設置各種客戶所需的功能，所以MP33313的外圍應用電路十分簡單。

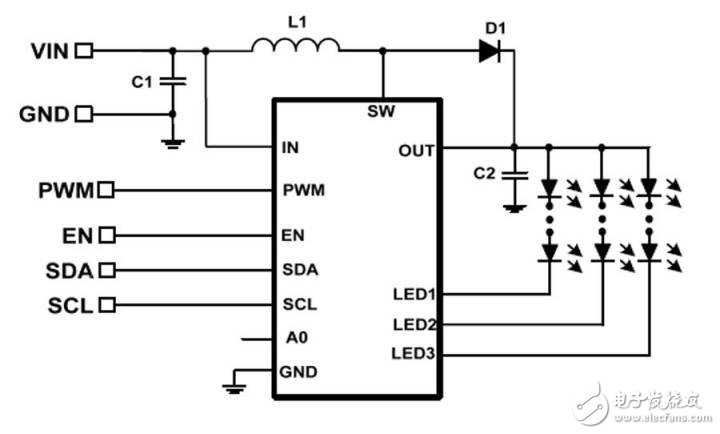

圖2：MP3313典型應用圖

• 每路最低50uA電流的指數調光

• Flash功能

PART

01

可能大家會疑惑，指數調光是什么，它有什么好處？

指數調光是相對于線性調光而言的。

線性調光如圖3中紅線所示（橫坐標是燈電流寄存器的code， 而縱坐標就是燈電流）。但其實LED燈的光通量（光的強度）是與燈電流成指數關系。這樣一開始細微的燈電流變化，亮度變化就會十分明顯，這就是文章最開始出現的”問題1“的原因。

由此，MP3313引入了指數調光，它使得亮度隨code的增加，平滑過渡。如圖3的綠線所示。

當然，關于MP3313的Dimming 方式，它的11位分辨率且最低從50uA到最大25mA也是一大特點。

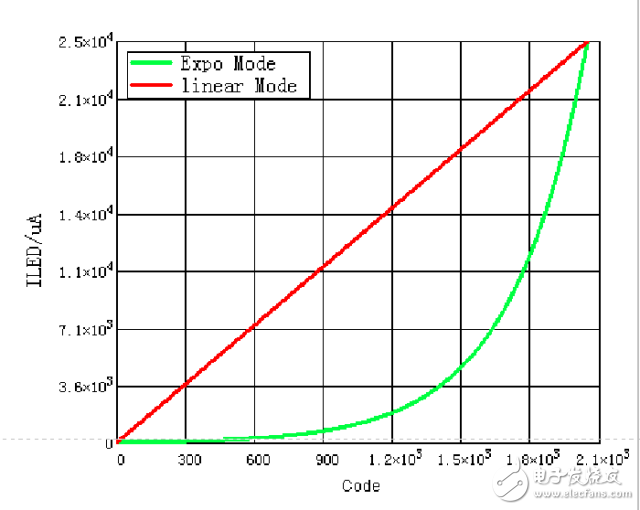

圖3：MP3313的兩種調光方式

PART

02

下面來聊聊如何解決文章開始提到的”問題2“，這就得說說MP3313的flash功能了。

正常情況下，每路燈的最大輸出電流是25mA, 作為背光應用，應該可以滿足大部分環境的應用。但是如果在黑夜里，把屏幕作為自拍的光源，可能還是會略顯暗淡。

不要緊，MP3313的Flash 電流最大可達到100mA , 足夠把你拍清晰。另外這個Flash功能還十分貼心，看看下面的特點相信你就能知道：

• 0~100mA Flash 電流

• 50~800ms Flash 時間

• 2.5/3A Current Limit at Flash 模式

MP3313除了上述優點外，還有很多其他功能相信也能吸引到你，下面稍微總結下：

• 2.7V~5.5V 輸入電壓

• 300mΩ , 42V 集成MOS

• 驅動3個燈串

• LED 電流達到：

  25mA 在背光模式

  100mA 在閃光模式

• 50uA-25mA LED電流范圍， ±3%電流精度

• ±1% 典型的LED電流匹配度

• 線性/指數模式的模擬調光

• 11位的LED電流分辨率

• 500kHz or 1MHz的開關頻率 且可以選擇再把開關頻率降低 12%

• 自動頻率切換(250k/500k/1MHz)

• 額外的I2C地址(A0 Pin)
