【產品應用】SM系列全隔離CAN收發芯片的“家族成員”,你了解多少?

AGk5_ZLG_zhiyua ? 來源:未知 ? 2023-08-16 11:45 ? 次閱讀
ZLG致遠電子基于近二十年的總線隔離技術及工藝積累,推出SM系列集成電源隔離、CAN收發電路和信號隔離電路“三合一”的高集成度全隔離CAN收發芯片。本文帶你去拜訪SM系列的4個“家族成員”。

ZLG致遠電子目前推出的SM系列全隔離CAN收發芯片的4個“家族成員”分別是SM1500、SM1510、SM1300、SM1310。如圖1所示。

wKgZomToRe-AGxMvAAA_uiSqiKs794.jpg圖1SM系列全隔離CAN收發芯片該系列收發芯片相較于傳統模塊方案,在超小、超薄的DFN封裝內部集成完整的CAN總線隔離電路,支持CAN及CANFD協議,波特率覆蓋5kbps~5Mbps,工作溫度覆蓋-40℃~125℃,滿足各類復雜惡劣的工業現場CAN總線隔離需求。

wKgZomToRfCATNERAAABH5UOQQI113.jpg??“家族成員”的共同點

1. 同封裝同體積

4款芯片全部采用DFN貼片封裝,尺寸為12.45*9.85*3.00mm,集成度高、物理尺寸小,適用于高密度PCB器件布局,如下圖2所示。


圖2SM1500芯片尺寸

2. 相同工作溫度范圍與隔離耐壓

相較于傳統CTM系列灌封模塊,SM系列芯片工作溫度均處于-40℃~125℃級別,隔離耐壓已高達3500VDC,工作溫度覆蓋范圍有所擴大,隔離耐壓強度有所提升,具有更強勁的工況適應能力,滿足絕大多數工業現場應用需求。3. 兼容3.3V和5V電路系統

不同于CTM系列收發器,4款SM系列芯片具有獨立的VIO邏輯供電引腳,用戶只需要保證VIO電壓與 MCU 接口電壓一致,芯片就能正常工作。產品典型應用電路如圖 3所示,同一收發器可兼容不同供電MCU。


圖3SM1500典型應用電路

4. 共同點總結

SM系列收發芯片的4位“家族成員”共同點總結如表1。

表1共同點總結

封裝

DFN20

尺寸

12.45*9.85*3.00mm

隔離電壓

3500VDC

工作環境溫度

-40℃~125℃

節點數(pcs)

110

系統兼容性

具有VIO獨立邏輯供電引腳

wKgZomToRfCAbH6fAAABH5UOQQI861.jpg??“家族成員”的不同點

為滿足絕大多數工業現場應用需求,全隔離CAN收發芯片SM系列各有不同的輸入輸出特性、不同的電源電壓、不同的傳輸波特率等等。不同點匯總?cè)绫?2。

表2不同點匯總wKgZomToRfCANWIuAAA-iY_D85k684.png ? ?wKgZomToRfCAbH6fAAABH5UOQQI861.jpg??SM系列產品應用SM系列芯片應用領域廣泛。例如SM1510、SM1310速率可支持到5k,適合遠距離通信,可應用在電力監控和煤礦行業等;SM1500、SM1300支持CANFD協議,傳輸速率最高達5Mbps,能夠滿足更高的寬帶和數據吞吐量,可應用于汽車電子工業控制與通信行業等。

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
  • 致遠電子
    +關注

    關注

    13

    文章

    411

    瀏覽量

    31770

原文標題:【產品應用】SM系列全隔離CAN收發芯片的“家族成員”,你了解多少?

文章出處:【微信號:ZLG_zhiyuan,微信公眾號:ZLG致遠電子】歡迎添加關注!文章轉載請注明出處。

收藏 人收藏

    評論

    相關推薦
    熱點推薦

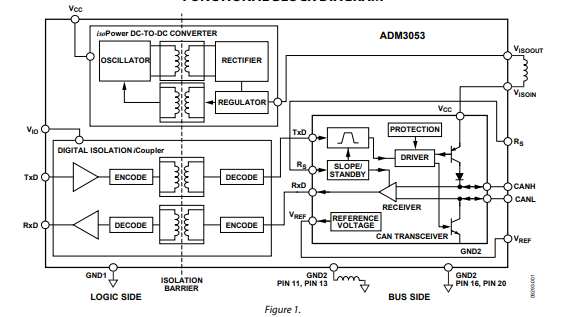

    ADM3053信號和電源隔離CAN收發器,集成隔離式DC-DC轉換器技術手冊

    ADM3053是一款隔離式控制器區域網絡(CAN)物理層收發器,集成隔離DC/DC轉換器,符合ISO 11898標準。 該器件采用ADI公司的iCoupler ^?^ 技術,將雙
    的頭像 發表于 05-27 10:42 ?74次閱讀
    ADM3053信號和電源<b class='flag-5'>隔離</b>式<b class='flag-5'>CAN</b><b class='flag-5'>收發</b>器,集成<b class='flag-5'>隔離</b>式DC-DC轉換器技術手冊

    LTM2889隔離CAN FD μModule收發器和電源技術手冊

    LTM2889 是一款完整的電流隔離型控制器局域網絡 (CAN) μModule^?^ (微型模塊) 收發器。 它無需使用外部組件,單個電源通過一個集成的隔離式 DC/DC 轉換器給接
    的頭像 發表于 05-27 10:18 ?54次閱讀
    LTM2889<b class='flag-5'>隔離</b>型<b class='flag-5'>CAN</b> FD μModule<b class='flag-5'>收發</b>器和電源技術手冊

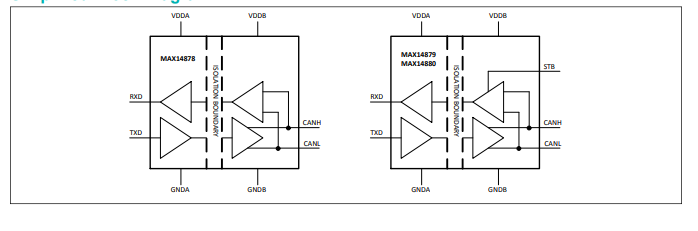

    MAX14878-MAX14880 2.75kV和5kV隔離CAN收發器技術手冊

    MAX14878–MAX14880家族高速收發器在器件的CAN協議控制器側與網絡(CAN)總線的物理線之間集成電隔離,有效改善通信和安全性。
    的頭像 發表于 05-27 09:37 ?50次閱讀
    MAX14878-MAX14880 2.75kV和5kV<b class='flag-5'>隔離</b>型<b class='flag-5'>CAN</b><b class='flag-5'>收發</b>器技術手冊

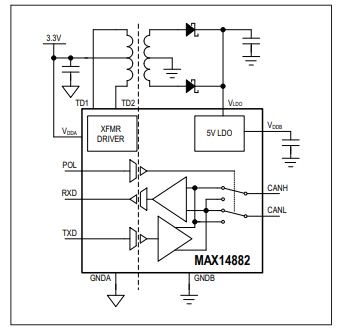

    MAX14882隔離CAN收發器,集成變壓器驅動器技術手冊

    MAX14882為隔離型高速CAN收發器,通過在器件的CAN協議控制器側(TDX、RXD)和CAN網絡(CANH、CANL)電纜側/
    的頭像 發表于 05-27 09:19 ?64次閱讀
    MAX14882<b class='flag-5'>隔離</b><b class='flag-5'>CAN</b><b class='flag-5'>收發</b>器,集成變壓器驅動器技術手冊

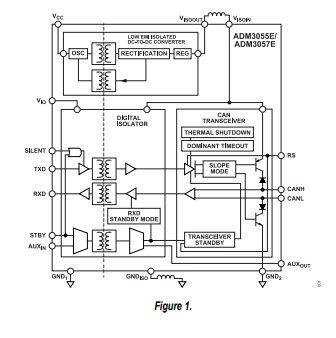

    ADM3055E/ADM3057E適用于CAN FD的5 kV rms信號和電源隔離CAN收發器技術手冊
