概述
ADM3055E 是一款配備集成隔離式 DC/DC 轉換器的 5 kV rms 隔離式控域網 (CAN) 物理層收發器。ADM3055E 滿足 CAN 柔性數據 (FD) 速率要求，可以在高達 5 Mbps 及以上的速率下工作，并且符合 ISO 11898-2 標準。

該器件利用 Analog Devices, Inc. 的 iCoupler^?^ 技術將 3 通道隔離器、CAN 收發器和 Analog Devices 的 isoPower^?^ DC/DC 轉換器組合到單個小外形集成電路 (SOIC) 表面安裝封裝中。該器件由單個 5 V 電源供電，為 CAN 和 CAN FD 應用實現了一套完全隔離的解決方案。通過連續調節開關頻率，可以將 DC/DC 轉換器高頻開關過程中產生的輻射發射保持低于 EN 55022 B 級限制。

ADM3055E 在 CAN 控制器和物理層總線之間提供完全隔離。針對 5 kV 耐受電壓、565 VPEAK 工作電壓、10 kV 浪涌測試電壓和 8.3 mm 爬電距離和凈空的安全和監管審批（申請中）可確保 ADM3055E 滿足應用隔離要求。

穿越隔離時的低傳播延遲支持使用更長的總線電纜。可以在低數據速率下對標準 CAN 使用坡度控制模式。總線空閑或節點離線時，待機模式可較大限度地降低功耗。安靜模式允許忽略 TXD 輸入，僅用于偵聽。

主要超時功能可防止總線在故障條件下鎖定。電流限制和熱關斷功能可防止發生輸出短路。該器件完全適應 ?40°C 至 +105°C 的工業溫度范圍。
數據表：*附件：ADM3055E ADM3057E適用于CAN FD的5 kV rms信號和電源隔離式CAN收發器技術手冊.pdf

應用

• CANOpen、DeviceNet 和其他 CAN 總線應用
• 工業自動化
• 過程控制和樓宇控制
• 運輸和基礎設施

特性

• 5 kV rms 信號和電源隔離式 CAN 收發器
• isoPower 集成隔離式 DC/DC 轉換器
• 適用于 1.7 V 至 5.5 V 邏輯電平的 VIO 引腳
• 符合 ISO 11898-2：2016 標準 (CAN FD)
• 高達 12 Mbps 的數據速率，適用于 CAN FD
• 較低的最大環路傳播延遲：150 ns
• 擴展的共模范圍：±25 V
• 總線故障保護：CANH 和 CANL 引腳上的電壓為 ±40 V
• 低功耗待機支持遠程喚醒請求
• 具有用于控制的額外隔離信號（例如終端開關）
• 通過 EN 55022 B 級標準 6 dB
• 可進行坡度控制以降低 EMI
• 安全和監管審批
  • VDE 符合性證書 VDE V 0884-10（申請中）：
    • VIORM = 565 VPEAK
  • UL：5000 V rms 持續 1 分鐘，符合 UL 1577 標準（申請中）
  • CSA 元件驗收 5 kV rms 時 5A（申請中）
    • IEC 60950-1、IEC 61010-1
• 爬電距離和凈空：8.3 mm（采用 20 引腳 SOIC_IC 封裝）
• 高共模瞬變抗擾度：>75 kV/μs
• 工業溫度范圍：?40°C 至 +105°C

功能框圖

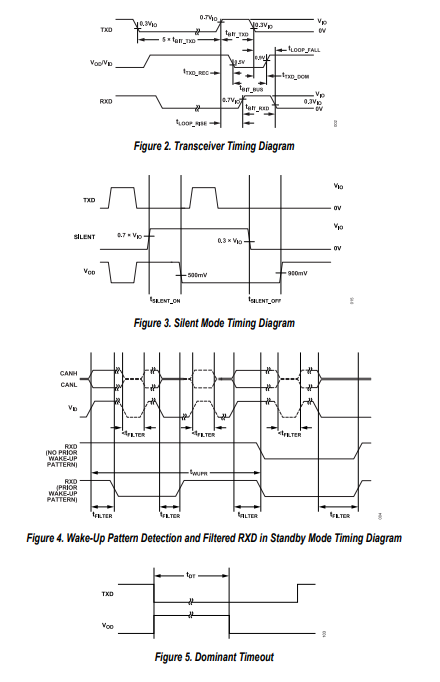

時序圖

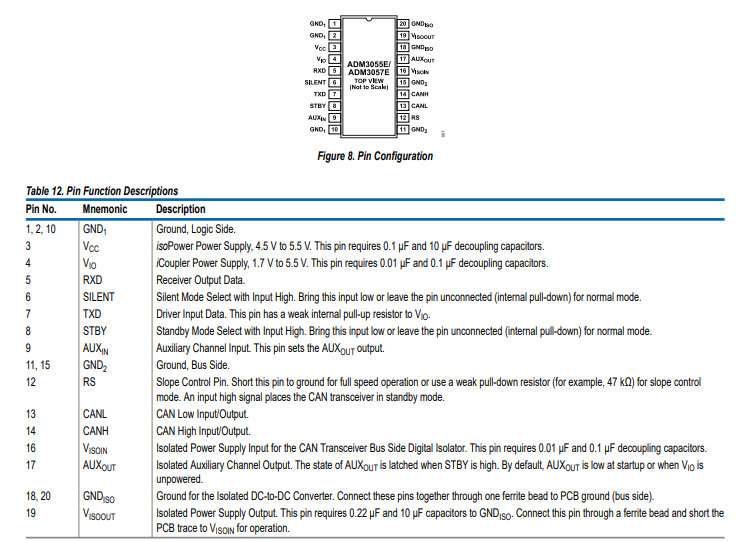

引腳配置描述

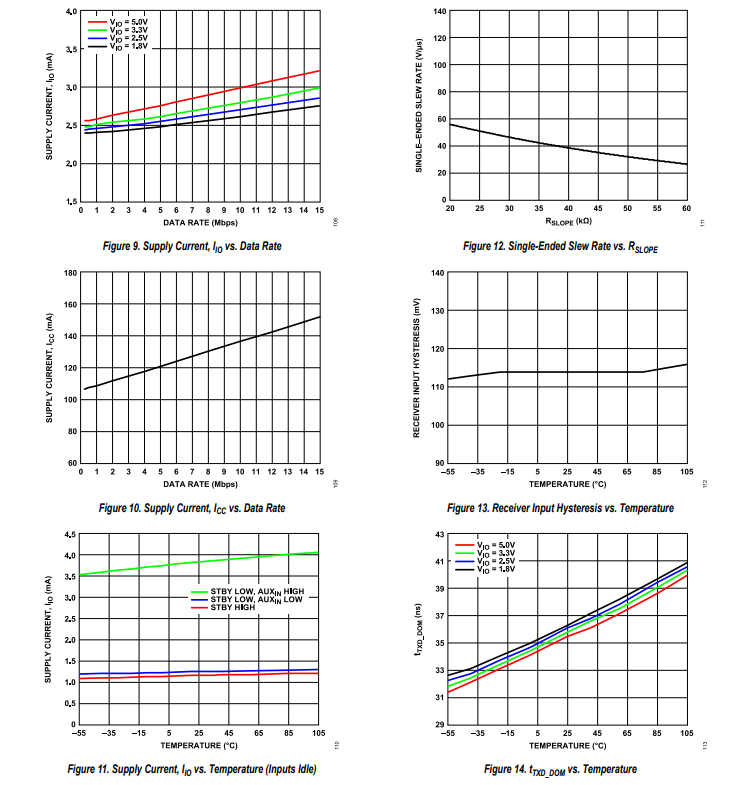

典型性能特征

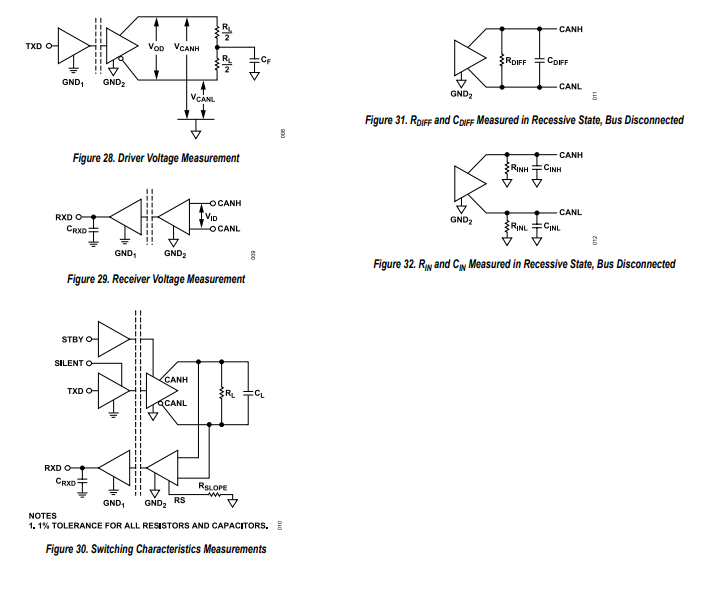

測試電路
