概述
MAX14882為隔離型高速CAN收發器，通過在器件的CAN協議控制器側(TDX、RXD)和CAN網絡(CANH、CANL)電纜側/收發器的總線側提供集成電隔離，有效改善通信和安全性。對于那些端口間地電位差較大的情況，通過隔離斷開接地環路降低噪聲，提高通信性能。MAX14882提供高達5000VRMS (60s)的電隔離，連續工作電壓可高達848V RMS ，同時工作在1Mbps最大高速CAN數據率。

MAX14882具有附加集成保護，支持可靠通信。±25V接收器輸入共模范圍超過ISO 11898標識要求的-2V至+7V。此外，CANH和CANL IO的故障容限高達±54V，可為總線側提供高達±15kV (對GNDB)靜電放電(ESD)保護，符合人體模型(HBM)的規定。

器件的控制器側具有較寬的3.0V至5.5V電源輸入范圍(V DDA )，簡化與CAN協議控制器的連接。器件的CAN總線側電源電壓范圍為4.5V至5.5V (V DDB )。利用集成變壓器驅動器和LDO，加上外部變壓器，可為VDDB產生隔離電源。

通過極性選擇(POL)輸入，有效簡化現場安裝和故障診斷。POL交換CANH和CANL IO的功能，允許利用簡單軟件修正現場交叉連接的總線電纜。

MAX14882工作在-40°C至+125°C溫度范圍，采用16引腳、寬體SOIC (W SOIC)封裝，爬電距離和間隙為8mm。
數據表：*附件：MAX14882隔離CAN收發器，集成變壓器驅動器技術手冊.pdf

應用

• 樓宇自動化
• HVAC
• 工業控制
• 開關設備

特性

• 集成保護，支持更可靠的通信
  • 5kVRMS隔離耐壓(60s)
  • ±25V共模范圍
  • ±54V故障保護
  • 驅動器輸出/接收器輸入上具有±15kV ESD (HBM)保護
• 高性能收發器支持靈活的設計
  • 較寬的CAN控制器接口電壓：3.0V至5.5V
  • 現場總線極性控制(POL)
  • 集成變壓器驅動，將功率傳遞至總線側
  • 集成LDO，為CAN總線側供電
• 安全規范認證(已申請)
  • UL1577 (基本絕緣)認證
  • cUL認證，CSA Bulletin 5A

框圖

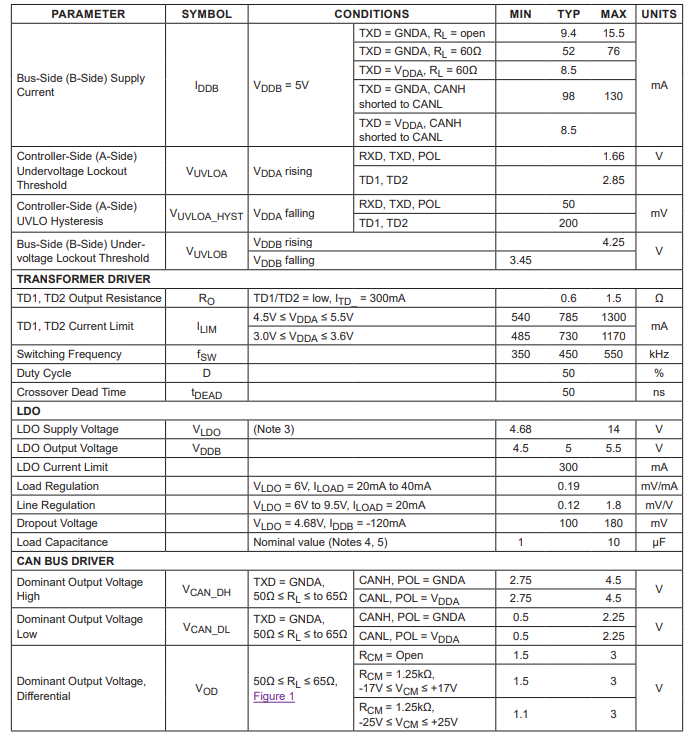

電特性

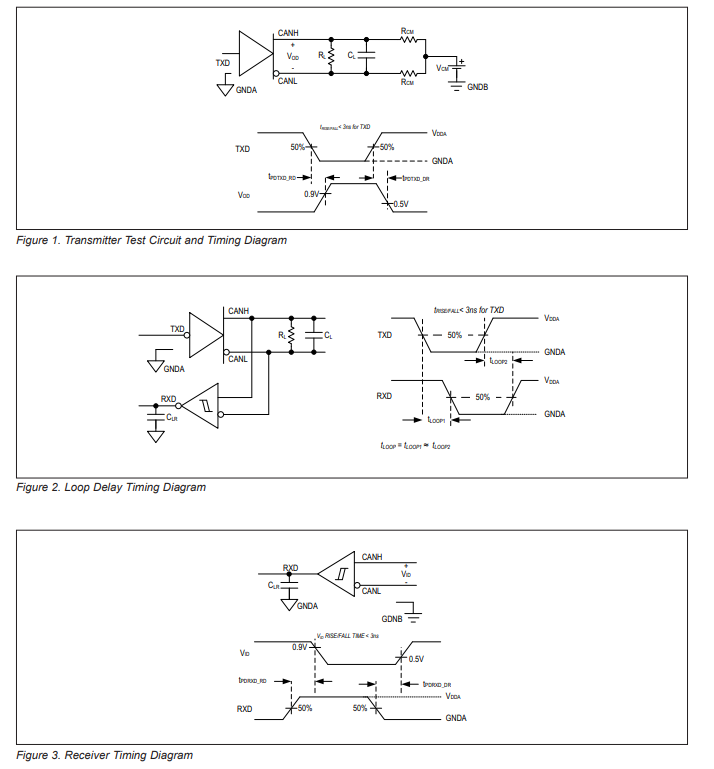

測試電路和時序圖

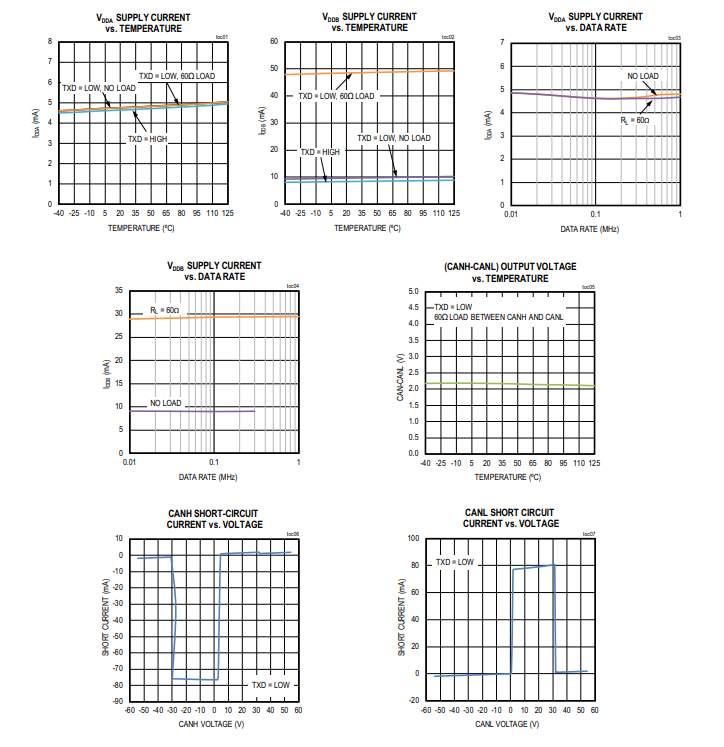

典型操作特性

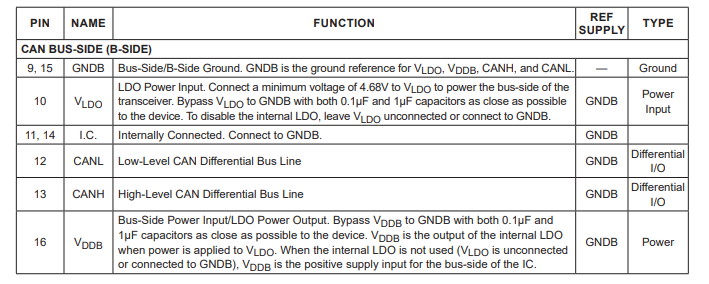

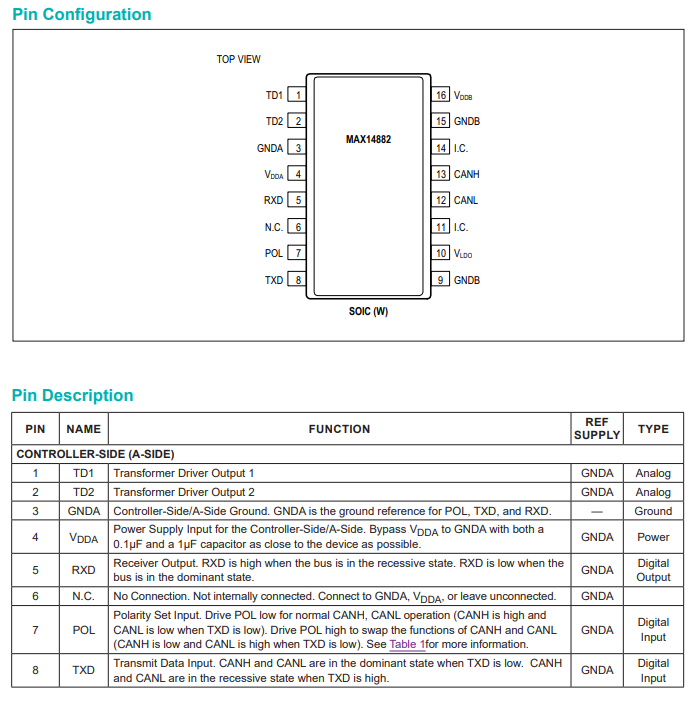

引腳配置描述

詳細說明

MAX14882隔離式控制器局域網（CAN）收發器在電纜側（B側）和控制器側（A側）之間提供5000VRMS（60s）的電氣隔離 。該器件允許在隔離屏障兩端實現高達1Mbps的通信，同時兩側接地之間存在較大的電位差。CANH和CANL輸出具有短路電流限制功能，并通過熱關斷電路進行保護，該電路會使驅動器輸出進入高阻狀態，以防止過度的功耗。

隔離

數據和電源都可以通過隔離屏障傳輸。數據隔離通過集成電容式隔離技術實現，該技術允許在控制器側和電纜側之間進行數據傳輸。

為了實現電源隔離，MAX14882具有一個集成變壓器驅動器，用于驅動外部中心抽頭變壓器，從而將工作電源從控制器側通過隔離屏障傳輸?shù)诫娎|側。將外部變壓器的初級側連接到MAX14882的變壓器驅動器輸出（TD1和TD2）。

故障保護

MAX14882在CANH和CANL總線上具備±54V的故障保護功能。當CANH或CANL的電壓被拉至高于+30V（典型值）或低于 - 30V（典型值）時，I/O會設置為高阻抗?fàn)顟B(tài)。這種寬范圍的故障保護功能簡化了用于浪涌保護的外部瞬態電壓抑制器（TVS）組件的選擇。

發射器

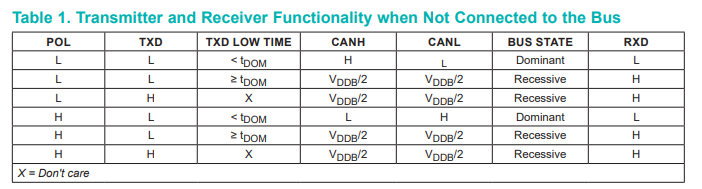

發射器將來自CAN控制器的單端輸入信號（TXD）轉換為CAN總線的差分輸出（CANH、CANL）。發射器和接收器的真值表見表1。

發射器顯性超時

MAX14882具有發射器顯性超時（tDOM）功能，可防止錯誤的CAN控制器通過保持TXD信號持續為顯性狀態來使總線鉗位在低電平。當TXD處于顯性狀態的時間長于tDOM時，發射器將被禁用，從而使總線進入隱性狀態（見表1）。

在顯性超時故障之后，正常的發射器功能會在TXD上升沿重新啟用。發射器顯性超時功能將標準CAN協議的最小可能數據速率限制為7.86kbps。
