概述
LTM2889 是一款完整的電流隔離型控制器局域網絡 (CAN) μModule^?^ (微型模塊) 收發器。 它無需使用外部組件，單個電源通過一個集成的隔離式 DC/DC 轉換器給接口的兩側供電。 為 3.3V 和 5V 電源提供了單獨的版本。 雙電壓 CAN 收發器和可調型穩壓器利用 3.3V 或 5V 版本提供 3.3V 或 5V 隔離型電源。

耦合電感器和一個隔離式電源變壓器在線路收發器和邏輯接口之間提供了 2500VRMS 的隔離。 該器件非常適合于接地環路斷開的系統，允許很大的共模電壓范圍。 在共模瞬變 >30kV/μs 的情況下，可以保持不間斷的通信。

該器件支持具靈活數據速率、高達 4Mbps CAN (CAN FD)。 一個邏輯電源引腳提供了與 1.62V 至 5.5V 的不同邏輯電平的簡易連接，這與主電源無關。

增強的 ESD 防護能力使得該器件能夠在收發器接口引腳上承受高達 ±25kV人體模型 (HBM) 和通過隔離勢壘承受 ±10kV HBM ，并不會發生閉鎖或受損現象。
數據表：*附件：LTM2889隔離型CAN FD μModule收發器和電源技術手冊.pdf

應用

• 隔離型 CAN 總線接口
• 工業網絡
• DeviceNet 應用

特性

• 隔離型 4Mbps CAN FD 收發器
• 2500VRMS (持續 1 分鐘，按照 UL1577 標準)
• 隔離型 DC 電源：5V (可調節至 3.3V)
• 高達 150mA 的可用隔離式電源輸出
• 3.3V 或 5V 輸入電源電壓選項
• 正待 UL-CSA 標準認可文檔 ＃E151738
• 無需外部組件
• 高的總線故障電壓容限：±60V
• 低功率 OFF 模式：<1μA (典型值)
• 可承受高的共模瞬變：30kV/μs
• 具主動對稱控制功能的可變轉換速率驅動器和用于實現低 EME 的 SPLIT 引腳
• 完全符合 ISO 11898-2 和 CAN FD 標準
• 至 CAN 總線的理想無源運行方式 (電源關斷)
• 發送數據 (TXD) 主導的超時功能
• 高 ESD：±25kV CANH、CANL 至 GND2 和 V CC2 ；±10kV 橫越隔離勢壘
• 環境工作溫度范圍：–40°C 至 125°C
• 扁平 15mm x 11.25mm BGA 封裝

典型應用

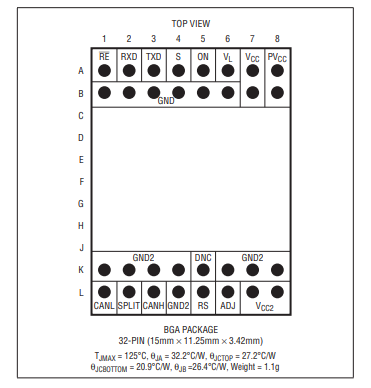

引腳配置描述

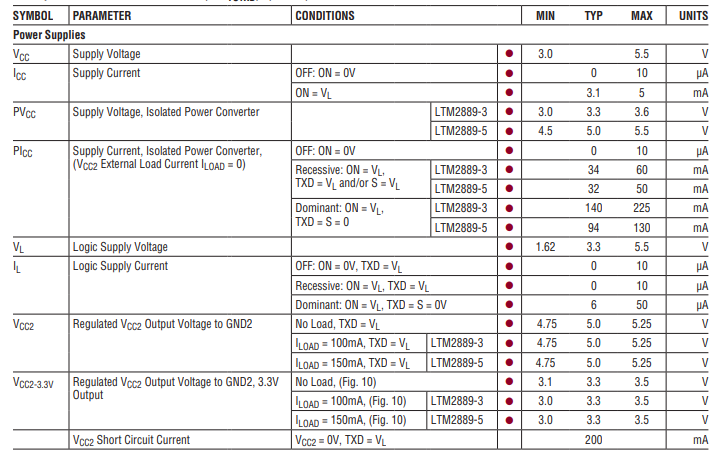

電特性

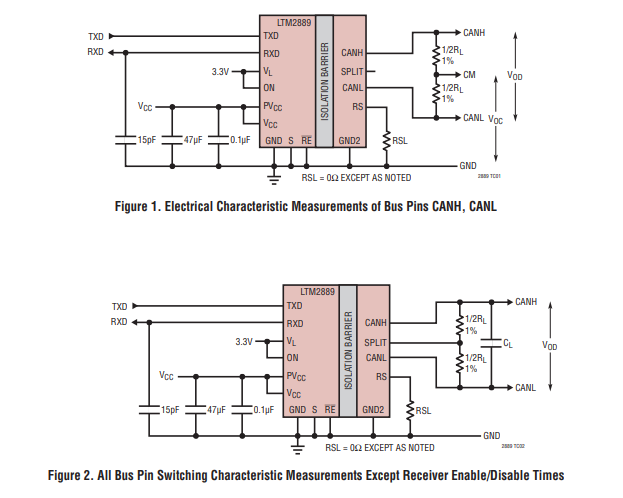

測試電路

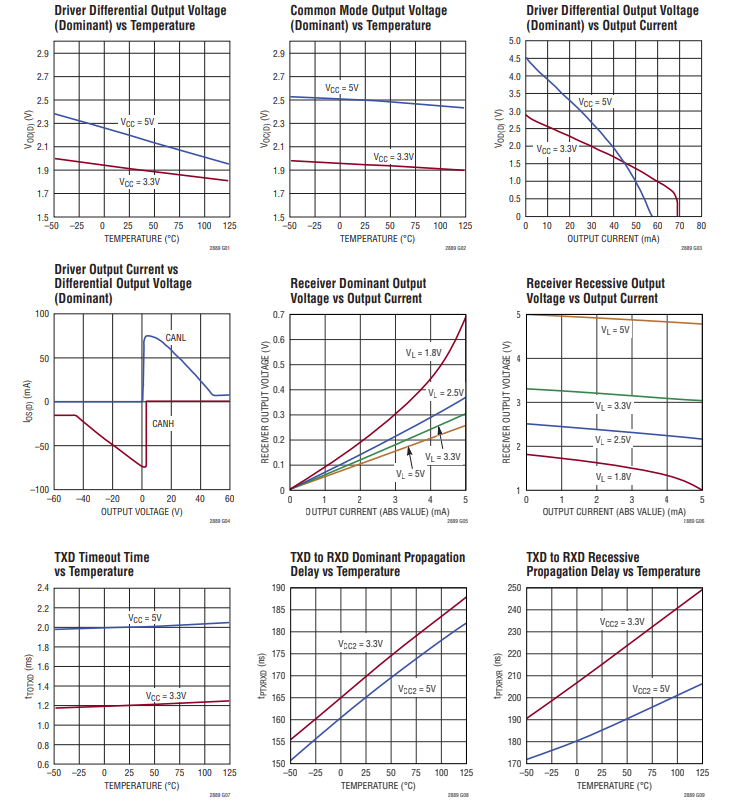

典型性能特征

引腳功能

邏輯側（輸入/輸出引腳參考V?和GND ）

• RE（引腳A1）：接收器輸出使能 ：邏輯低電平使能接收器輸出RXD，邏輯高電平禁用接收器輸出。RE具有弱下拉至GND的特性。在典型應用中，RE接地。
• RXD（引腳A2）：接收器輸出 ：當CAN總線處于顯性狀態時，RXD為低電平；當CAN總線處于隱性狀態時，RXD為高電平。當接收器輸出被禁用時，RXD為高阻態，并具有弱上拉至V?的特性。在發生隔離通信故障的情況下，接收器輸出被禁用。
• TXD（引腳A3）：發送驅動器輸入 ：當S為低電平，且TXD上出現低電平時，驅動器將CANH拉高，CANL拉低，使總線處于顯性狀態；TXD上出現高電平時，驅動器使CANH和CANL處于高阻態的隱性狀態。如果TXD和S長時間保持低電平（時長超過tROTXD ），驅動器將恢復為隱性狀態。TXD具有弱上拉至V?的特性。
• S（引腳A4）：發送驅動器靜音 ：S為高電平時，強制驅動器進入隱性狀態，CANH和CANL處于高阻態。S具有弱下拉至GND的特性。
• ON（引腳A5）：使能 ：通過隔離屏障啟用電源和數據通信。如果ON為高電平，LTM2889的電源和通信功能對隔離側有效。如果ON為低電平，邏輯側處于復位狀態，隔離側無電源供應。ON具有弱下拉至GND的特性。
• V?（引腳A6）：邏輯電源 ：為RE、RXD、TXD、S和ON引腳提供接口電源電壓，工作電壓范圍為1.62V至5.5V，通常通過1μF電容旁路至GND。
• VCC（引腳A7、B7）：電源電壓 ：LTM2889 - 3和LTM2889 - 5的工作電壓均為3V至5.5V ，通過1μF電容內部旁路至GND。
• PVCC（引腳A8、B8）：隔離電源輸入 ：LTM2889 - 3的工作電壓為3V至3.6V ，LTM2889 - 5的工作電壓為4.5V至5.5V ，通過2.2μF電容內部旁路至GND。在典型應用中，PVCC連接到VCC。
• GND（引腳B1 - B8）：邏輯側電路地

隔離側（輸入/輸出引腳參考VCC?和GND2 ）

• CANL（引腳L1）：低電平CAN總線線路 ：耐受±60V電壓，25kV靜電放電（ESD）保護。
• SPLIT（引腳L2）：可選分裂終端共模穩定輸出 ：耐受±60V電壓，25kV ESD保護。如果不使用，引腳應懸空。通過4.7nF電容內部旁路至GND2。
• CANH（引腳L3）：高電平CAN總線線路 ：耐受±60V電壓，25kV ESD保護。
• GND2（引腳L4、K1 - K4、K6 - K8）：隔離側電路地
• RS（引腳L5）：關斷模式/轉換速率控制輸入 ：RS上的電壓高于VIH_RS時，將CAN收發器置于低功耗關斷狀態，此時CAN總線和RXD處于隱性狀態，CAN接收器將與總線斷開連接，電源轉換器將繼續工作。RS上的電壓低于VIL_RS時，可啟用CAN收發器，一個電阻分壓器可用于控制轉換速率，詳見應用信息部分的詳細內容。
• ADJ（引腳L6）：調整引腳 ：用于覆蓋隔離電源的默認5V穩壓電壓，可用于將VCC?設置為3.3V（適用于LTM2889 - 3或LTM2889 - 5的低電壓版本）。引腳懸空時為5V輸出，詳見應用信息部分的詳細內容。
• VCC?（引腳L7 - L8）：隔離電源輸出 ：由隔離式DC - DC轉換器生成并穩壓至5V，通過10μF電容內部旁路至GND2。
• DNC（引腳K5）：請勿對此引腳進行電氣連接，連接至GND2

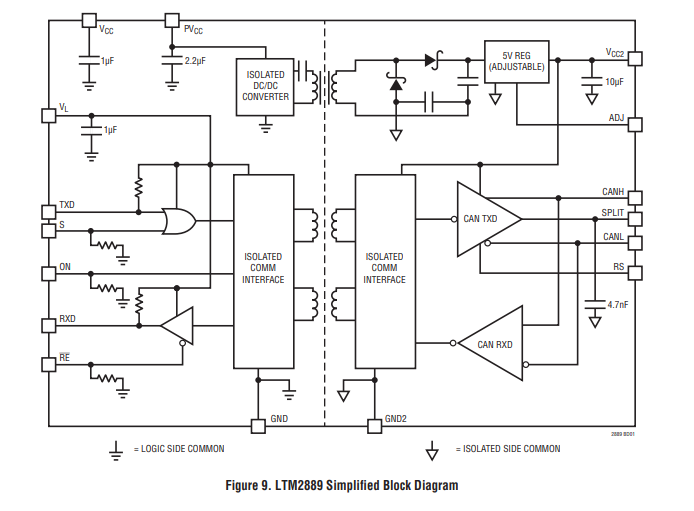

框圖
