SX1308高效率1.2MHz 2A升壓轉換器簡述
描述
SX1308是一款恒定頻率、6引腳SOT23電流模式升壓轉換器，適用于小型、低功耗應用。SX1308切換在1.2MHz，允許使用纖巧、低成本高度不超過2mm的電容器和電感器。內部軟啟動可產生較小的浪涌電流和延長電池壽命。SX1308具有自動切換到脈沖的功能輕負載時的頻率調制模式。這SX1308包括欠壓鎖定、電流限制和熱過載保護，以防止輸出過載時損壞。這SX1308采用小型6引腳SOT-23封裝包。
操作
SX1308使用固定頻率、峰值電流模式升壓調節器架構反饋引腳處的電壓。每個振蕩器啟動時循環MOSFET通過控制導通電路。為了防止在占空比大于50%，穩定斜坡被添加到電流感測的輸出放大器，結果輸入到負輸入PWM比較器。當該電壓等于誤差放大器的輸出電壓功率MOSFET關閉誤差放大器是0.6V帶隙基準之間的差異電壓和反饋電壓。通過這種方式峰值電流電平保持輸出處于調節狀態。如果反饋電壓開始下降誤差放大器增加。這些結果電流流過功率MOSFET，因此增加了輸送到輸出端的功率。這個SX1308具有內部軟啟動以限制啟動時的輸入電流，并限制電流量輸出過沖。
審核編輯：湯梓紅
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
MOSFET
+關注
關注
150文章
8661瀏覽量
220884 -
DC-DC
+關注
關注
30文章
2320瀏覽量
84063 -
電源管理芯片
+關注
關注
21文章
793瀏覽量
53862
發布評論請先 登錄
相關推薦
熱點推薦

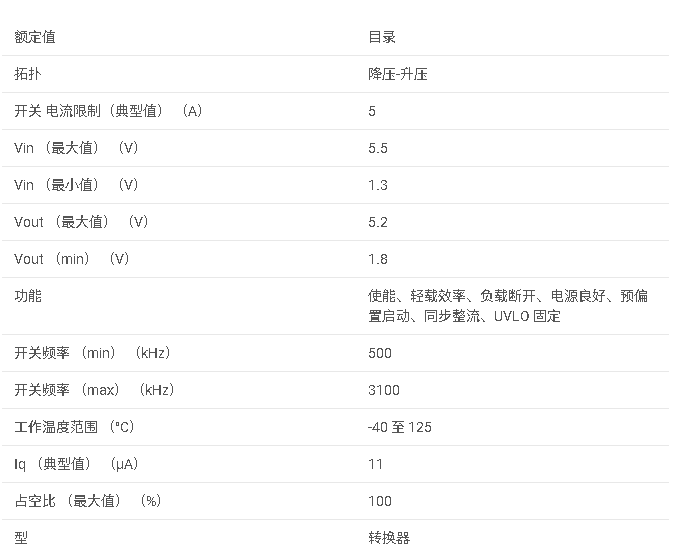

TPS63802 2A、高效、11μA靜態電流降壓-升壓轉換器，采用QFN/DFN封裝數據手冊
