ANSA的元數據文件是由BETA CAE Systems開發的，專門用于ANSA軟件中的人體模型姿態調整工具。這些配置文件包含了與求解器類型相關的關鍵字，這些關鍵字定義了人體模型相關部位的集合，還包括ANSA多體動力學信息的注釋，以及描述ANSA多體動力學和人體模型特定部位變形信息的內容。針對市面上現有的絕大部分人體模型，都開發出了相應的metadata文件。

1.頭文件信息

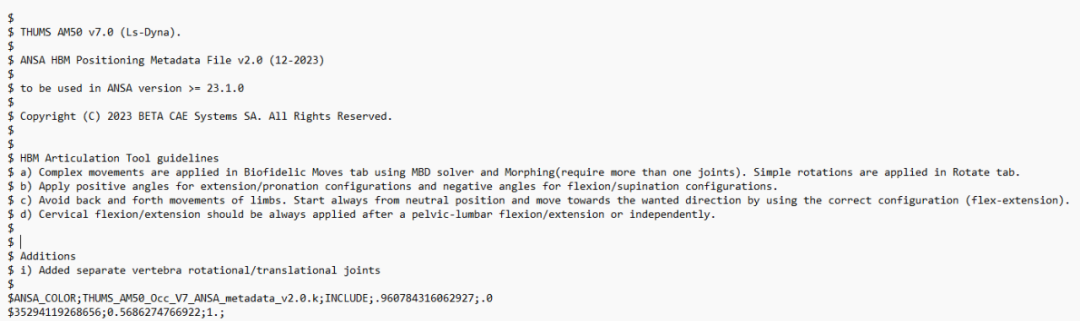

在metadata文件的頭文件信息部分，包含了人體模型的對應型號信息、適配的ANSA軟件版本，以及對ANSA中HBM Articulation Tool工具的簡要使用指導，還有相關的更新內容和修復說明。（圖一）

圖一 metadata頭文件信息

2.關鍵字（KEYWORD）

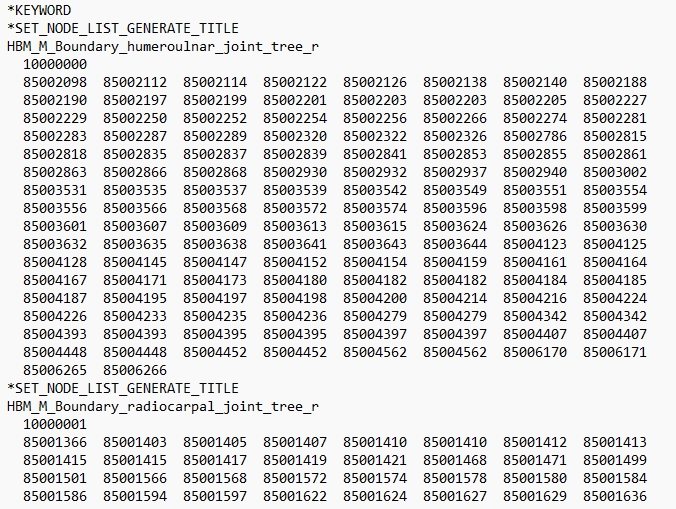

接下來是關鍵字（KEYWORD）部分。在這一部分，metadata文件會按照人體不同的關節部位進行定義，生成對應的人體模型部位SET集合。當這些metadata文件被導入ANSA后，工具會自動識別出定義的部位集合，并據此進行姿態調整，特別是針對變形部位。（圖二）

圖二 metadata SET集合信息

3.多體動力學信息

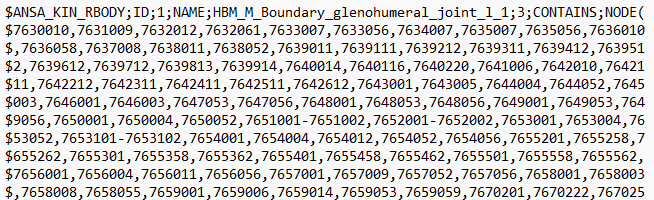

最后一部分是關于定義ANSA所需的多體動力學信息。在這一部分中，會存儲ANSA多體動力學求解器所需的關鍵字。這些關鍵字包括多體動力學關鍵字的定義名稱、關節旋轉中心的位置信息，以及運動副的類型等。（圖三）

圖三 metadata多體動力學信息

用戶可以向BETA CAE查詢是否有對應其人體模型的metadata文件。在查詢時，用戶需要提供人體模型的相關信息，例如人體模型所屬的公司、型號以及版本號。例如：THUMS AM50 Occ v7。

將metadata文件導入ANSA人體模型姿態調整工具后的界面以及創建的SET集合跟ANSA多體動力學關鍵字如下：

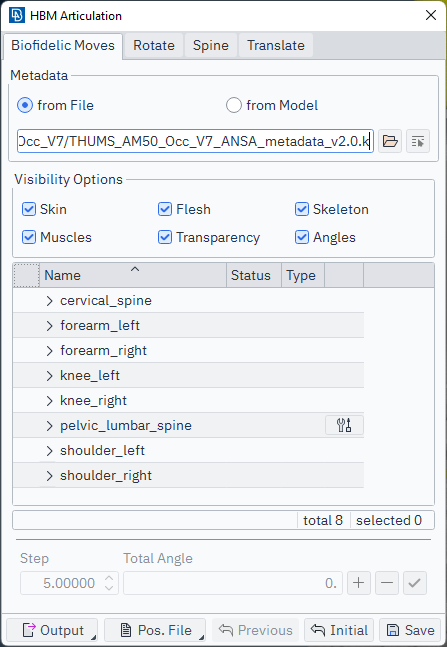

圖四 導入metadata后的人體模型姿態調整工具界面

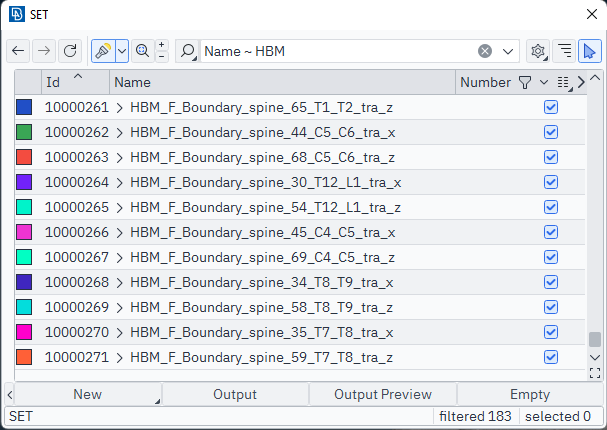

圖五 導入metadata后創建的SET集合

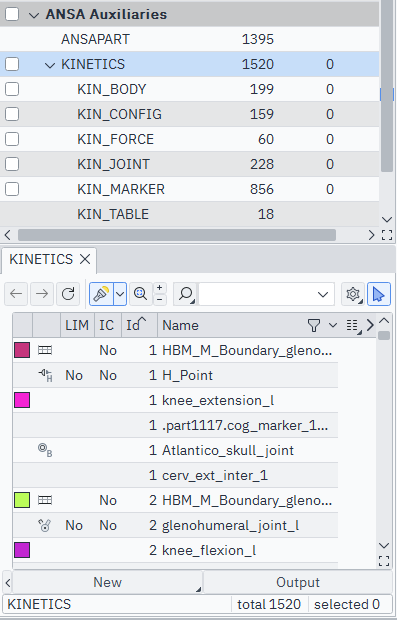

圖六 導入metadata后創建多體動力學關鍵字

總 結

ANSA metadata文件是ANSA軟件中人體模型姿態調整工具的重要配置文件，它提供了人體模型部位定義和多體動力學信息，為用戶提供了便捷、精確的人體模型姿態調整方案。

后續將繼續更新人體模型姿態調整工具介紹文章，請大家關注！

作者 | 黃濤

BETA CAE 工程師
