iPhone X屬于高端版機型，采用全新設計，搭載色彩銳利的OLED屏幕，配備升級后的相機，使用3D面部識別傳感器解鎖手機，支持AirPower（空中能量）無線充電。分為64GB、256GB兩個版本，起售價999美元，2017年10月27日預售。

等待了二個月左右，終于有了iphone X的拆機圖，真的不容易，感謝ifixit提供圖片，下面盧師傅帶你進入蘋果X的內部世界周游一遍，動起來！

規格參數：

屏幕尺寸5.8英寸，重量174克，高度143.6mm，寬度和厚度分別為70.9mm、7.7mm，2436 * 1125 像素分辨率，458 ppi。

背部后置雙攝，為1200萬像素廣角鏡頭（F/1.8光圈）+1200萬像素長焦鏡頭（F/2.4光圈）組合，支持人像模式背景虛化。

電池容量為2716mAh。

處理器：A11 Bionic采用6核64位架構，集成M11運動協處理器，A11比A10運行速度提升70%，蘋果自主研發的GPU性能則提升30%

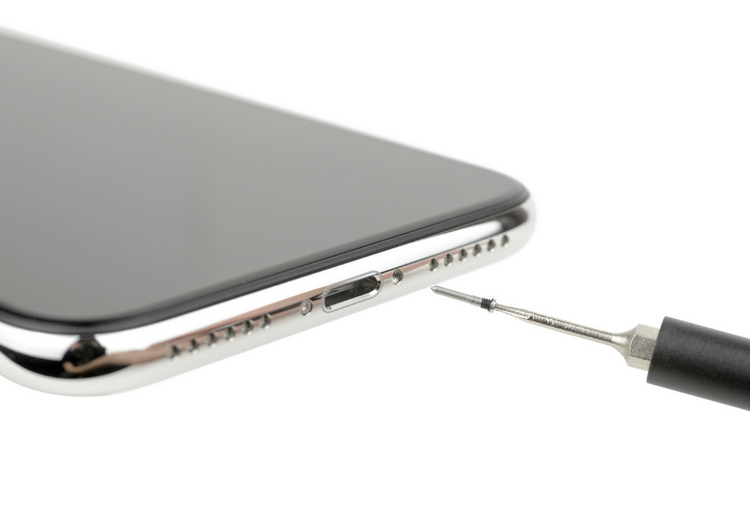

iphone X的尾插螺絲跟以往的蘋果有所不同。

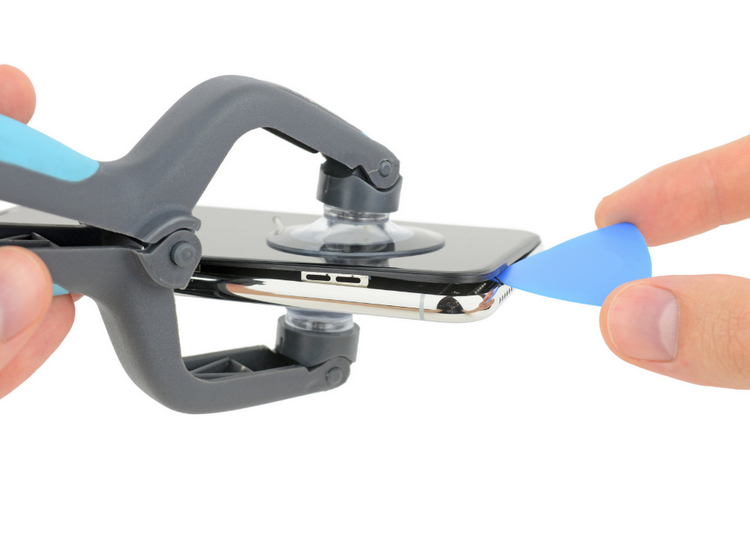

拆解iphone X屏幕還是老樣子，吸盤拉起，用翹片配合。（屏幕下面沒有膠，所以不需要加熱屏幕）

在打開屏幕時要注意排線。不一樣吧，iphone X有2塊電池哦。

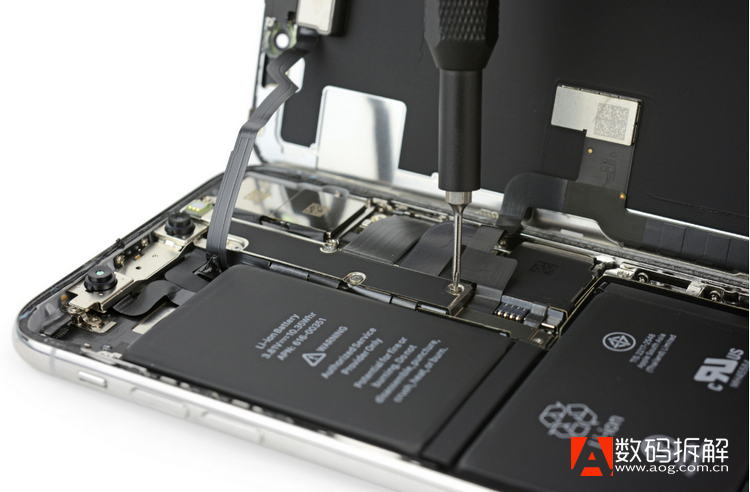

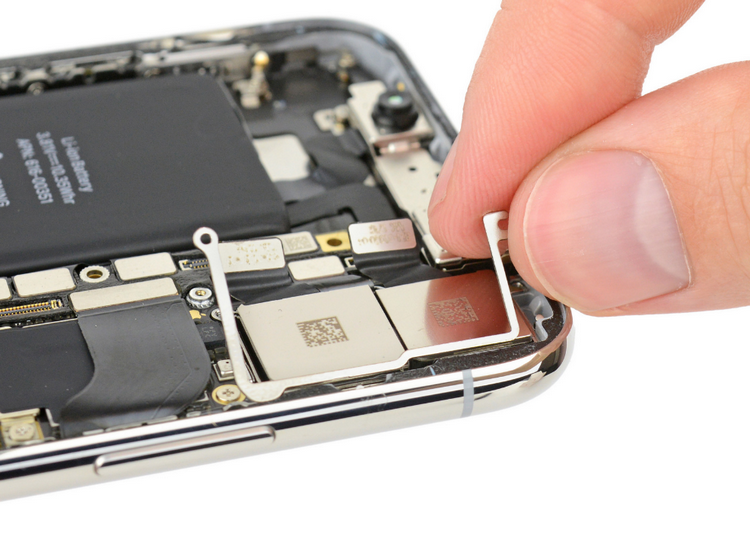

想拆下固定排線的鐵片。不妨給這小鐵片取名叫iphone X守衛。

成功拆卸iphone X屏幕。

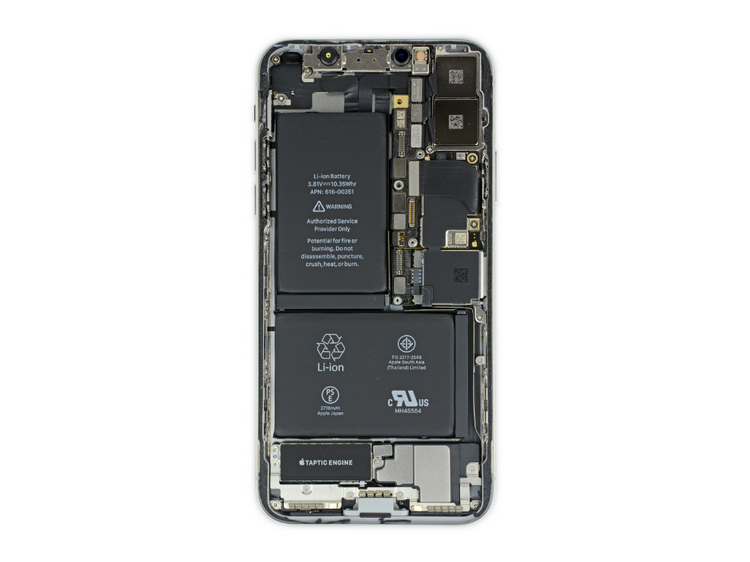

拆解完屏幕，iphone X的基本元件一一展現在我們的面前。

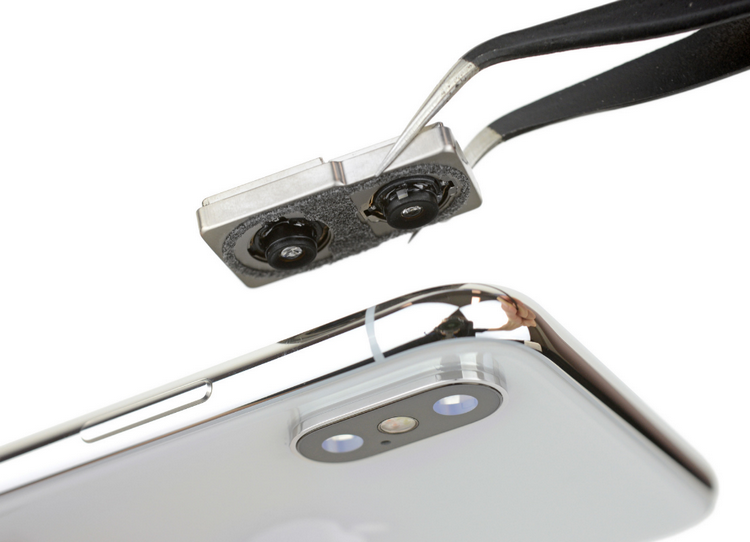

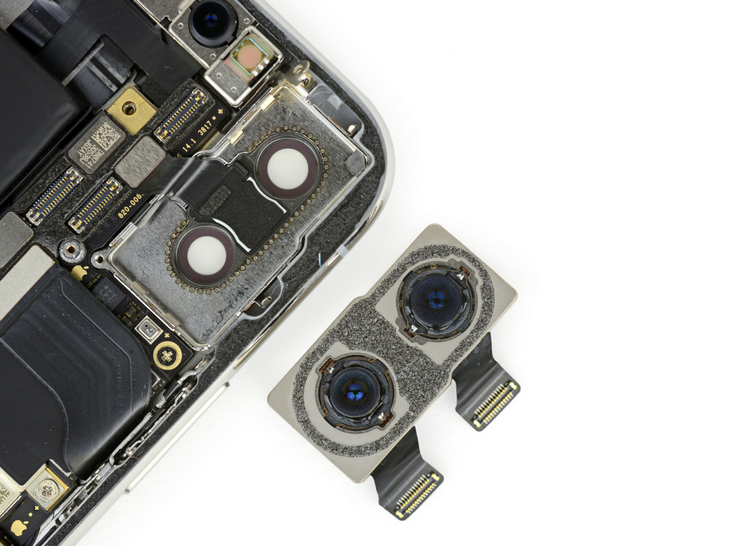

雙重后置攝像頭后面有一個結實的支架固定著。

后置攝像頭設計的非常緊湊。

拆解到這步，可以看到iphone X的主板比8 plus主板要小很多，請看下面對比圖；

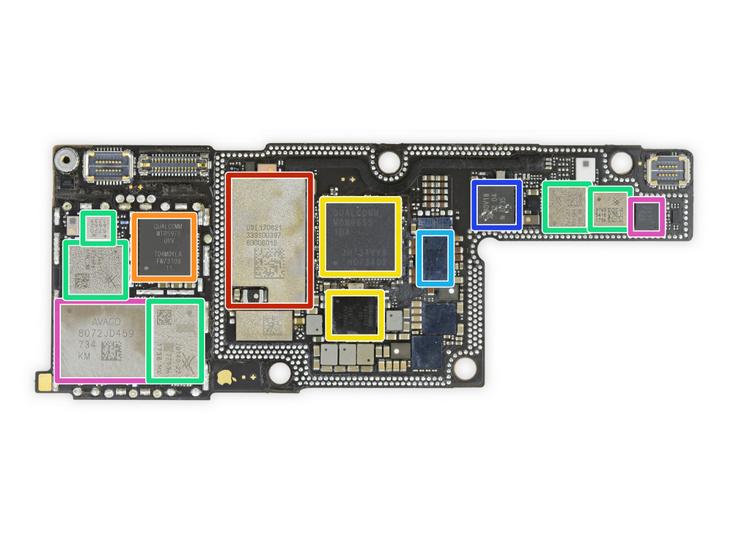

對比iPhone 8 Plus的主板，總面積其實增大了35％，但卻利用雙層堆疊，卻縮小了空間占用。

紅色：蘋果APL1W72 A11仿生處理器（上邊覆蓋著SK海力士H9HKNNNDBMAUUR 3GB LPDDR4X內存）

橙色：蘋果338S00341-B1

黃色：德州儀器78AVZ81

綠色：NXP 1612A1

青色：蘋果338S00248音頻編碼器

藍色：STB600B0

紫色：蘋果338S00306電源管理IC

紅色：蘋果USI 170821 339S00397 Wi-Fi/藍牙無線模塊

橙色：高通WTR5975千兆LTE收發器

黃色：高通MDM9655驍龍X16 LTE基帶、PMD9655電源管理IC

綠色：Skyworks 78140-22/SKY77366-17功率放大器、S770 6662、3760 5418 1736

青色：博通BCM15951觸摸控制器

藍色：NXP 80V18 PN80V NFC控制器

紫色：博通AFEM-8072、MMMB功率放大器

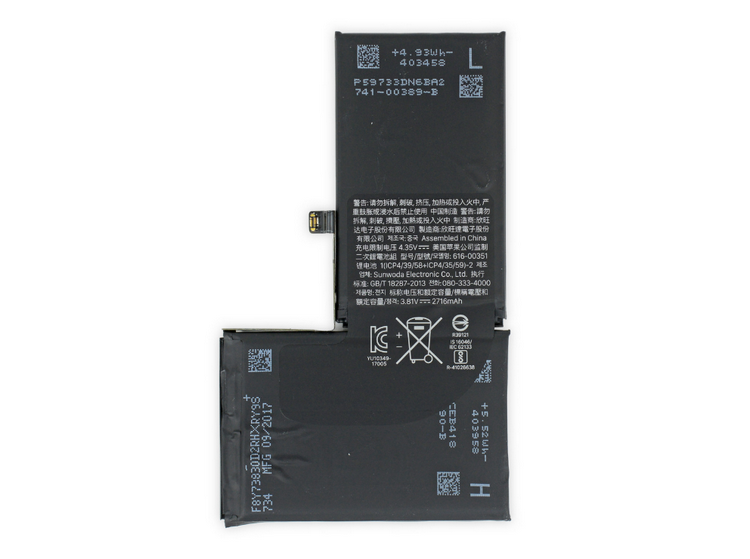

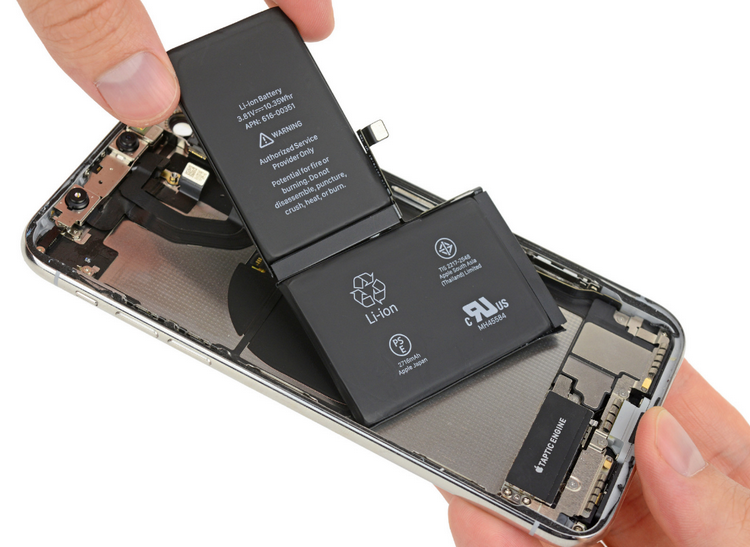

由2塊電池分配，其實2塊電池是連在一起的的。

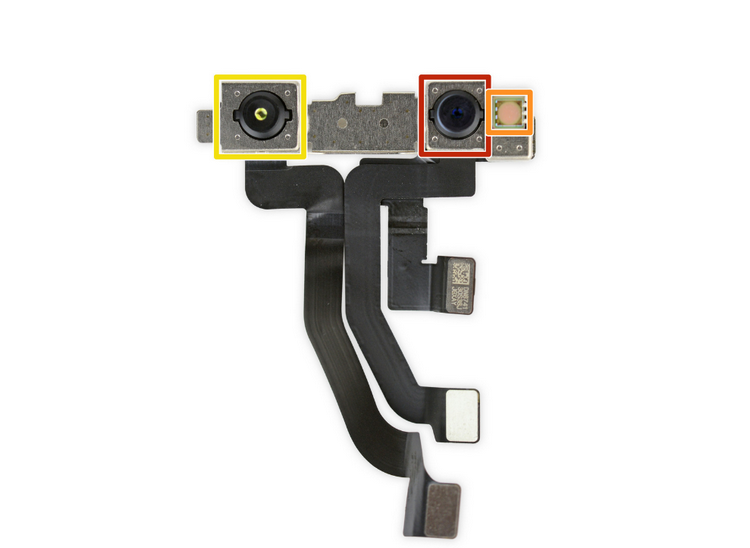

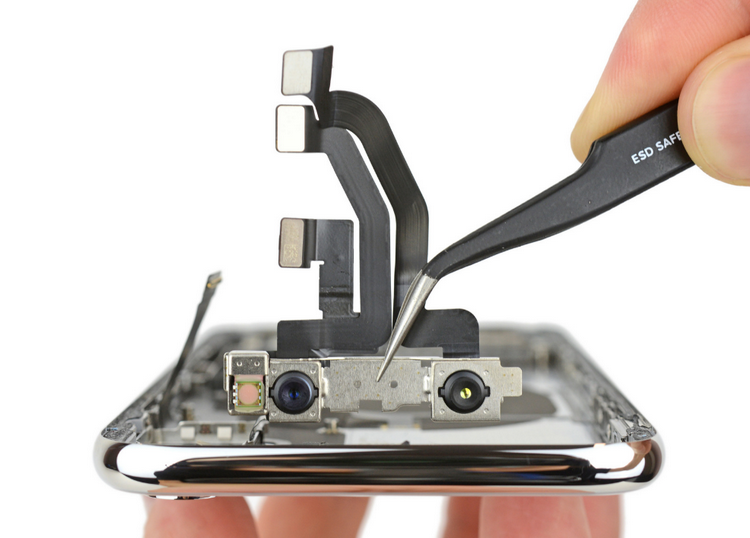

TrueDepth攝像頭系統是iPhone X上的一大焦點，是實現Face ID人臉識別的關鍵所在。

紅色框內為前置攝像頭，橙色框內是紅外點陣投影儀，黃色框內是紅外攝像頭。

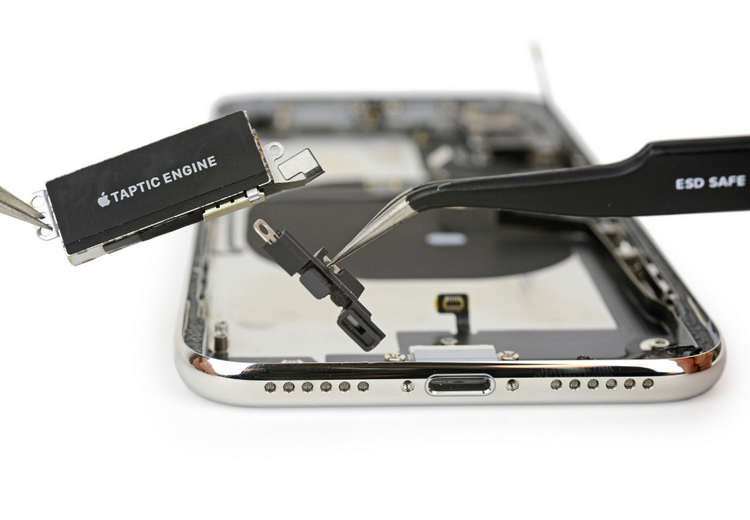

取下Tapic Engine。

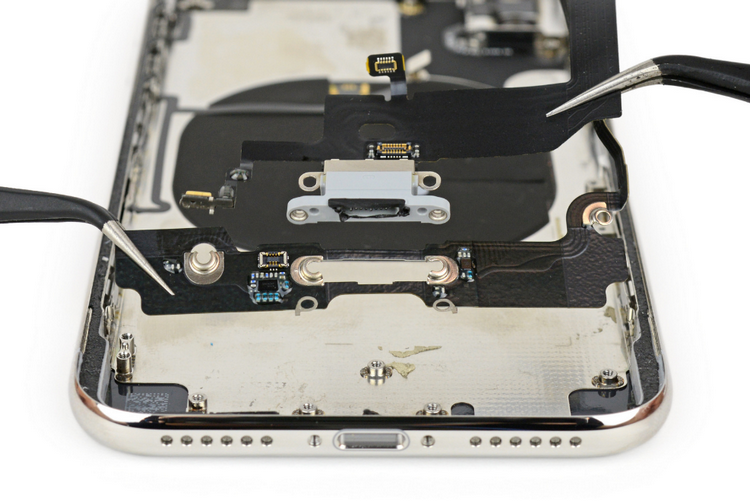

底部揚聲器，防水的膠水，對防水有很大的作用。

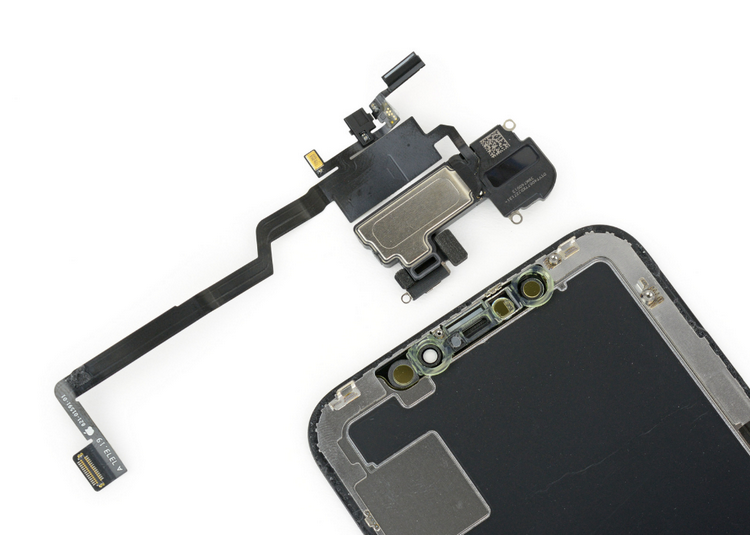

開始拆前面板，首先拆的是聽筒揚聲器，這個部分有別于以前的iphone，做了重新設計。

iphone X的前面板復雜了很多集成：揚聲器、麥克風、環境光傳感器、泛光感應元件、距離傳感器。

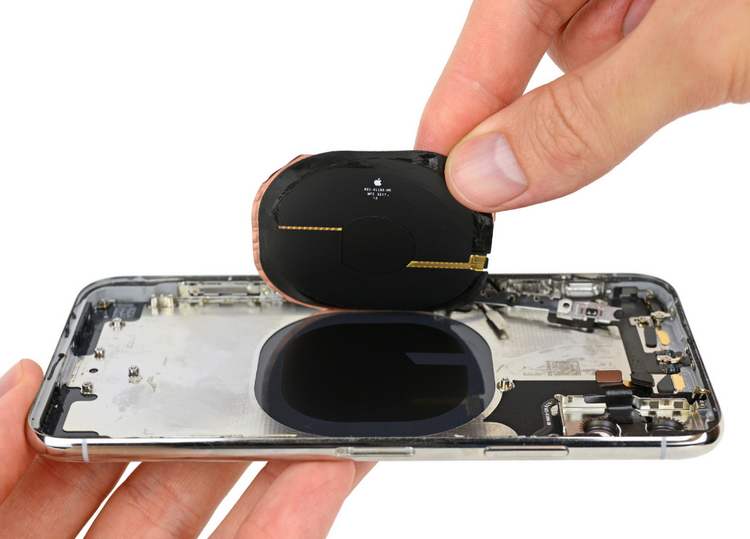

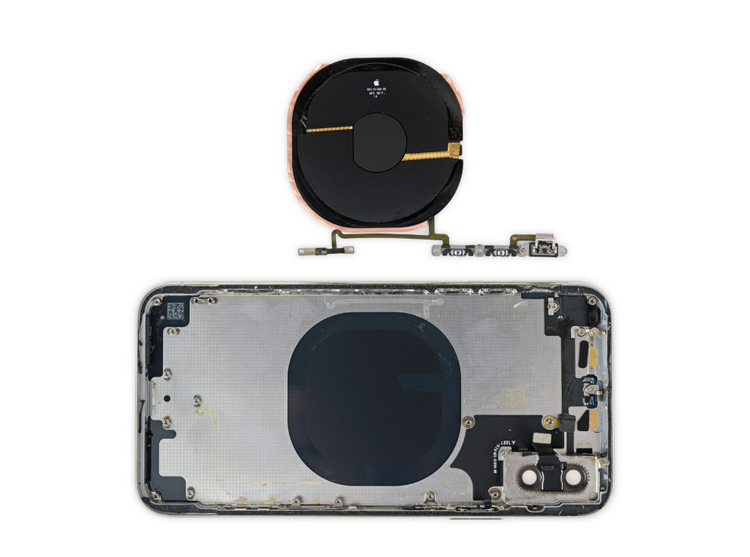

開始拆解無線充電圈了。

無限充電圈連接著音量按鈕、靜音開關還有一個未知的傳感器。

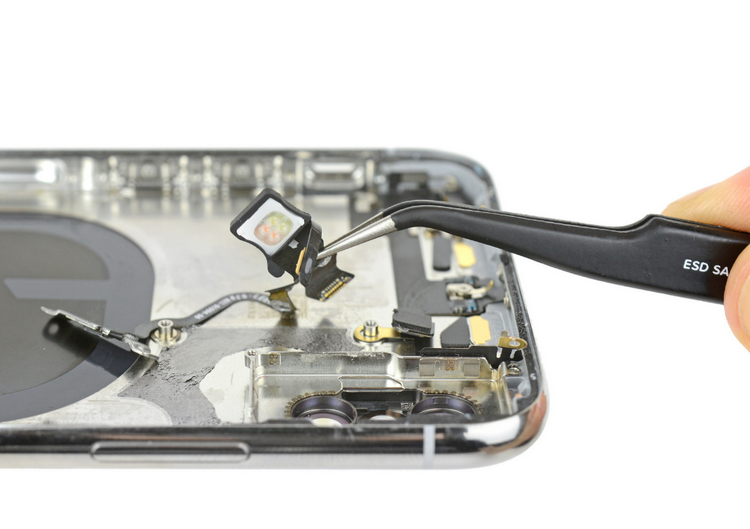

這是閃光燈和電源鍵部分。

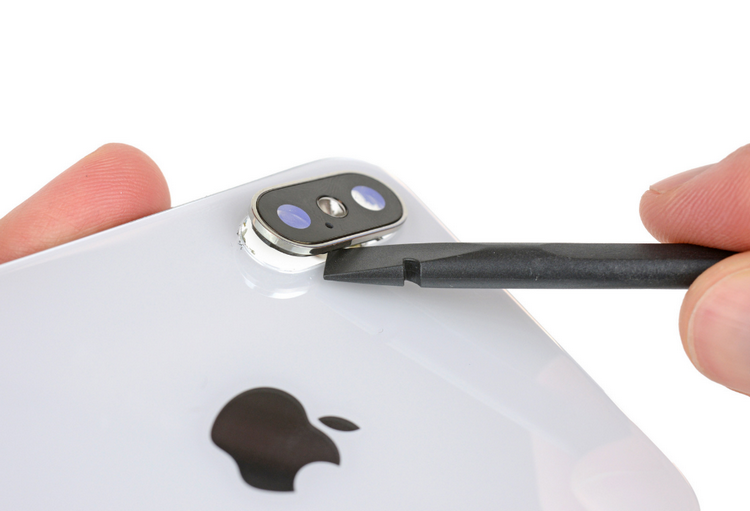

現在開始拆解機身背面，拆玻璃后殼—iPhone 8 Plus，上次拆的時候就發生不愉快的事情了，所以，在拆玻璃后蓋的時候一定要注意。

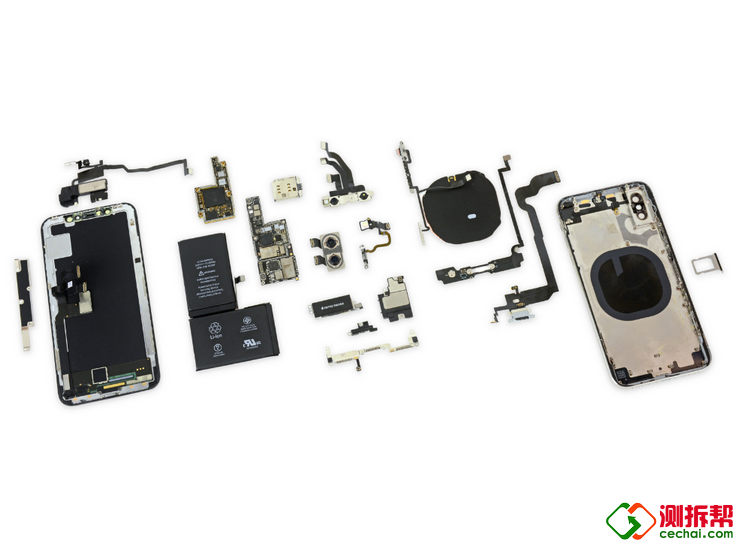

拆解到這里iphone X的所有配件都順利完成。并在下圖附上拆解配件圖。

iphone x拆解全家福
