鄰居送我一個小米智能插座。

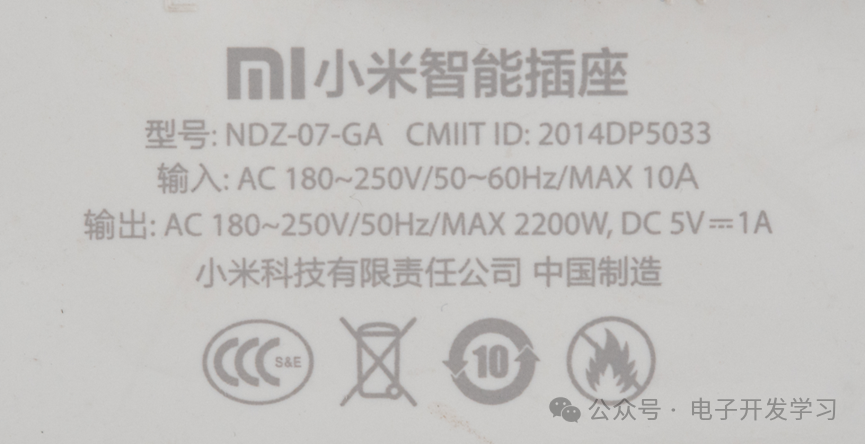

型號是NDZ-07-GA，這個開關的額定電流是10A，另外還有一個五福一安的USB口?？淬懪七@是小米自己研發制造的產品。

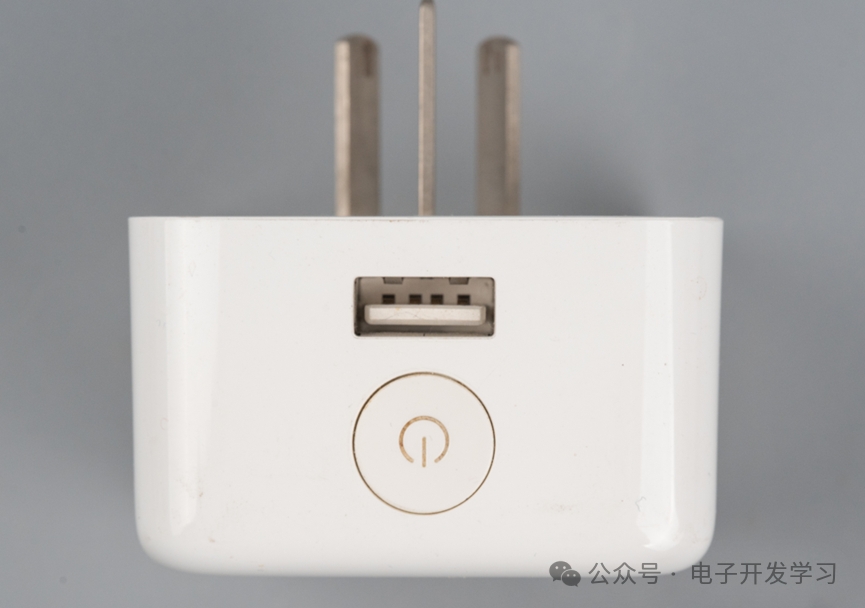

頂部有一個開關按鍵。還有剛才說的五福一安的USB充電輸出口。

這種智能插座，可以通過wifi或者藍牙連接到網關。這樣就可以在手機上通過APP來控制這個開關的通斷電。除了使用APP控制，也可以通過頂部的這個開關機按鍵來控制。

拆解沒有啥技巧，用適度的力撬開底殼就可以了。

一看這玩意居然是15年14周的產品，距離現在剛好10年之期已到，馬管家，一分鐘內我要它的全部資料。

一分鐘后，所有資料都拿到了，我們?cè)敿?xì)看看。

模塊正面。

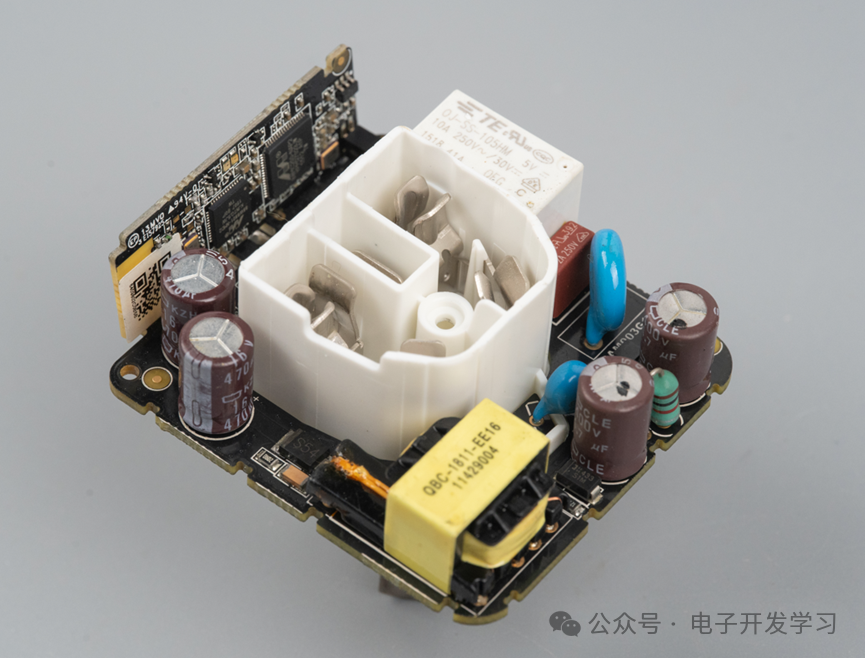

這邊插了一個子板。

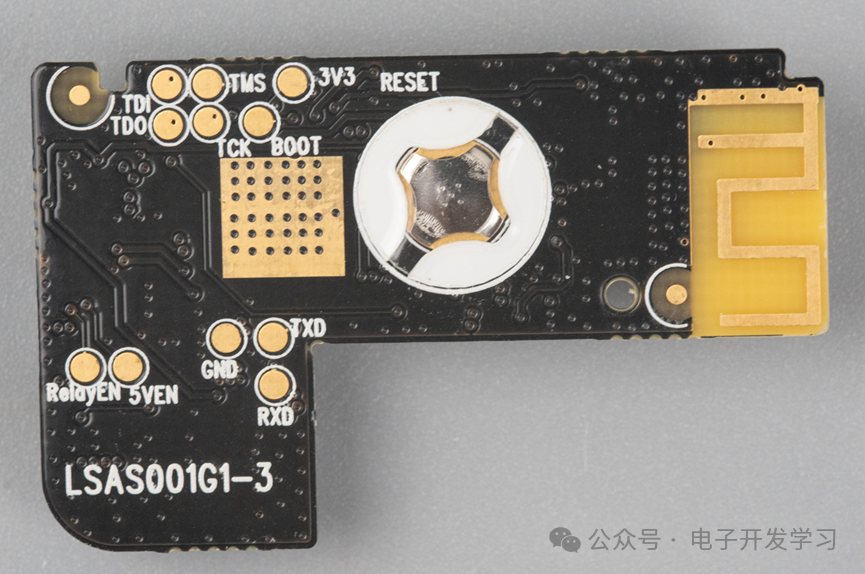

很顯然子板的功能就是無線連接，還有這個按鍵也在子板上。

無線子板上，用的兩顆芯片都是Marvell的。其中一個是88MC200是主控芯片。另一個88W8801是Wifi芯片。兩個芯片配套的晶振分別是32MHz和38.4MHz的頻率，封裝都是3225。

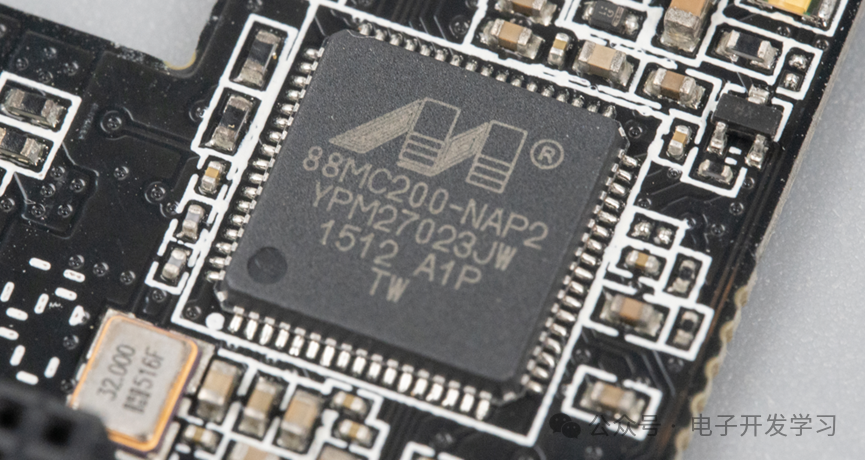

88MC200芯片特寫。

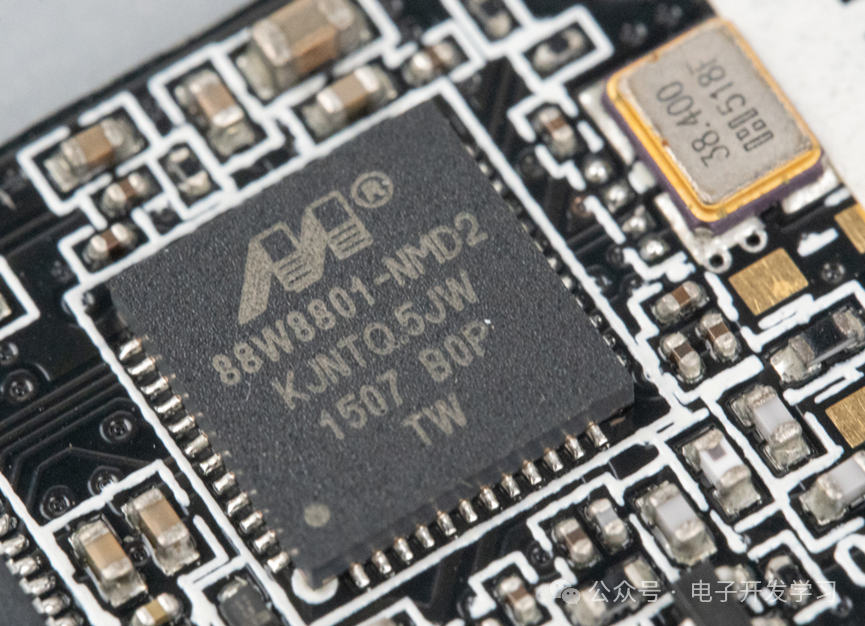

88W8801芯片特寫。

32MHz晶振特寫。

38.4MHz晶振特寫。

整個板子是黑色油墨、焊盤沉金工藝，PCB天線處做了凈空，金燦燦的天線看著很帥。

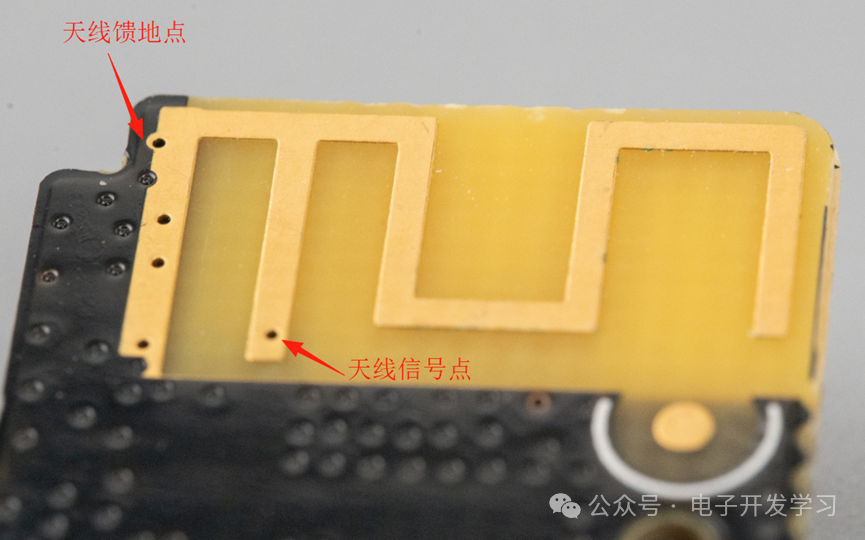

給天線來個特寫。

按鍵用的是這種鍋?zhàn)衅?，直接SMT在PCB上。

板子一角上的Mark點特寫。

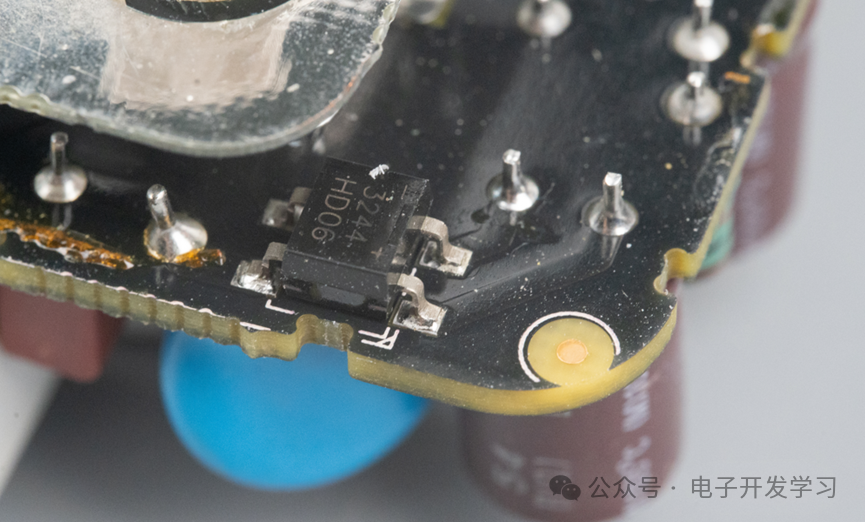

回到功率板，板子上有一顆3244整流橋。

整流橋整流之后，降壓采用了一顆變壓器。

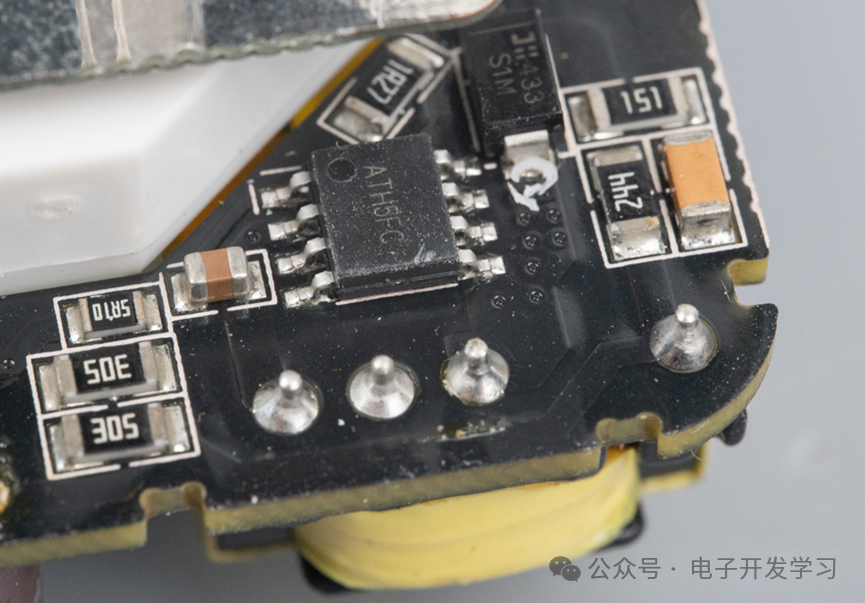

變壓器背面有一個看SOP-8封裝的芯片，絲印ATH5FC，大概率是一顆AC-DC芯片。

在變壓器之前，是保險絲和壓敏電阻等等。

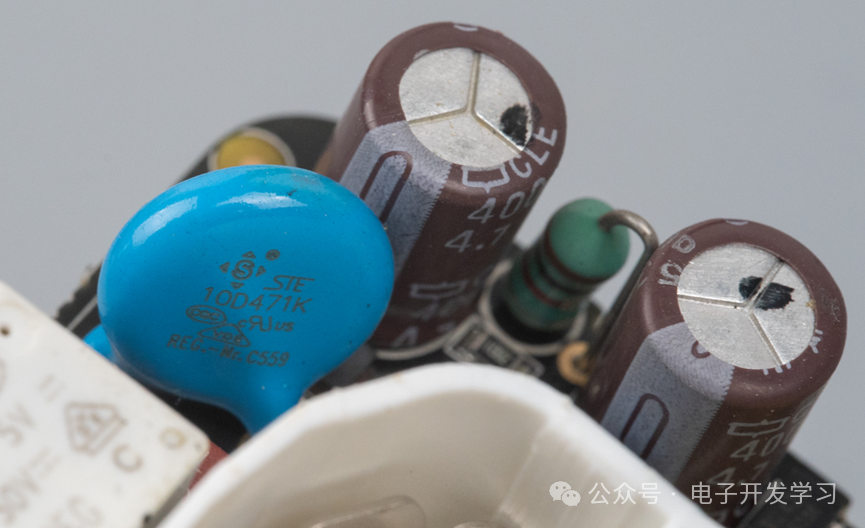

其中這個藍色的壓敏電阻，型號是10D471K，其中10D指直徑10mm，471指電壓470V，而K代表電壓精度±10%。兩顆輸入電解電容是4.7uF400V。

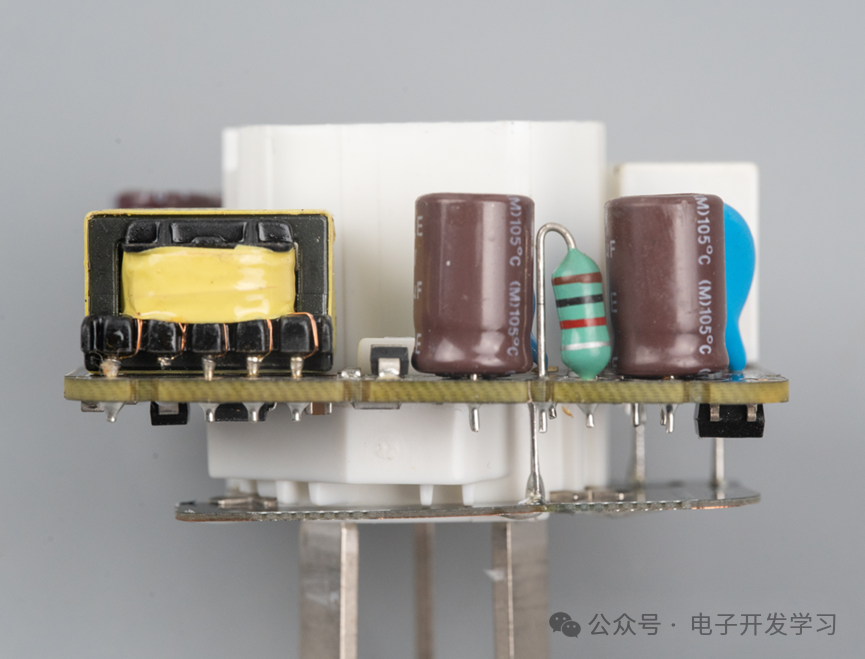

從這個角度給降壓相關器件來個特寫。

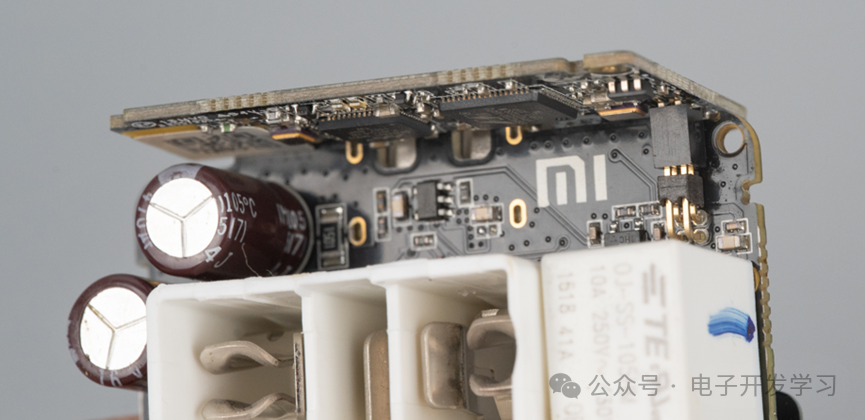

既然是一個智能插座，那么它最基本的功能就是給輸出通斷電。這個是由繼電器實現的。板子上采用了TE的繼電器，型號是OJ-SS-105HM，這是一個小型PCB通用功率繼電器，觸電的額定電流是10A。

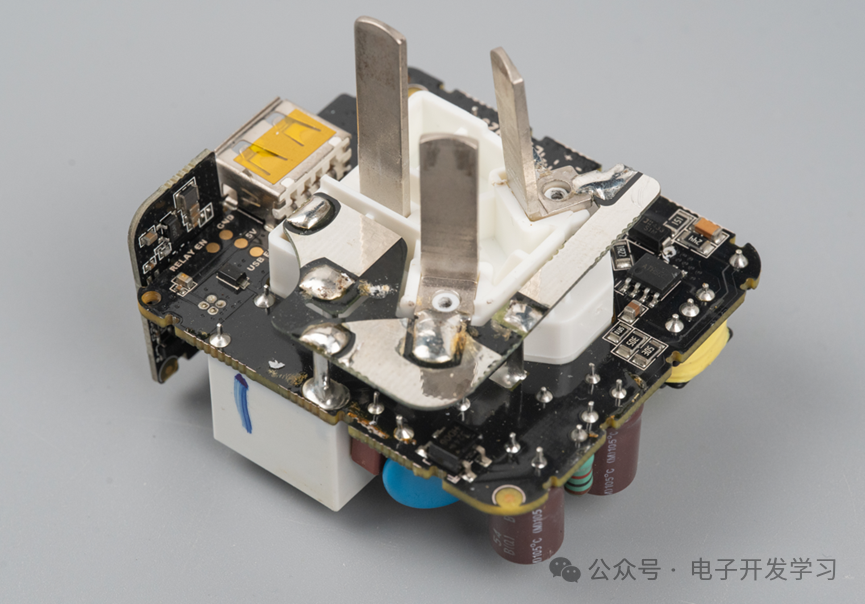

繼電器的功率引腳連接到了另一個板子上，這個板子最終焊接到了這個智能開關的插頭觸點上。

換個角度看得更清晰。

這顆SOT23-5的器件是功率板上的USB輸出口的限流開關。

板子上有兩顆470Uf16V的電解電容，這個預留的電壓額度夠大了。

再看看輸出插座的觸點，用料看起來足夠結實。

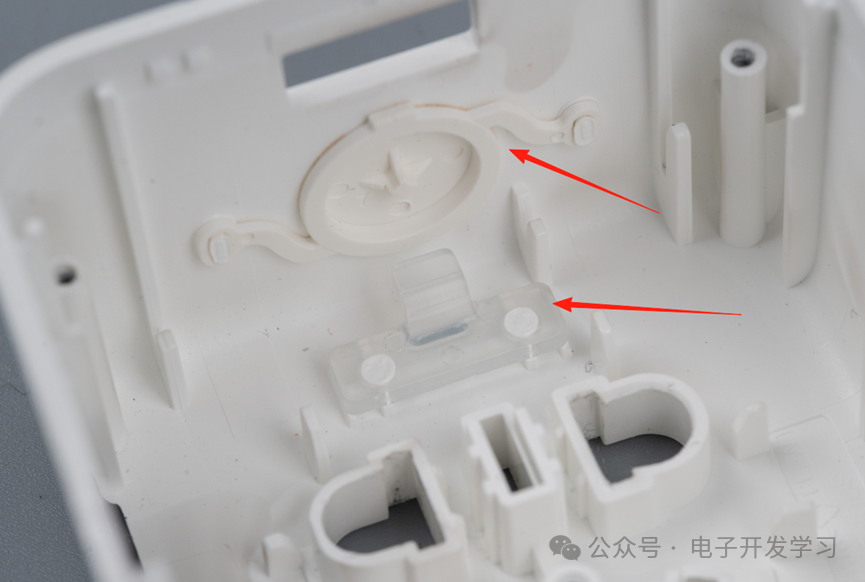

塑料外殼內部，按鍵和指示燈透光是這么處理的。

以上就是這個10年前的小米智能插座拆解。整體來看，這個智能插座的用料確實能打，Marvell的控制器和無線芯片、TE的繼電器、PCB采用沉金工藝、 USB輸出限流保護、降壓電路用料也非常足，可見當年小米做產品確實很扎實。
