第1步：需要的部件

好的，我們將需要的部分如下：

1x降壓/升壓電源

1x筆記本電源電源磚（理想情況下應回收舊電源）

1x電壓表

4x線纜

1x開關

1x零件箱

正如您所看到的，大多數零件都非常簡單，現在您可能會認為電壓表將用于測量電源的輸出電壓，但事實并非如此。列出的電源實際上有一個內置屏幕，顯示輸出電壓和一堆其他很酷的東西，但我們正在添加這個小電壓表，因為它節省更多的空間，非常方便。有時候找一個測量電壓的萬用表很麻煩，所以在桌面上安裝這個非常基本的電壓表可以很容易地快速檢查電壓。

步驟2：電壓表

所以這個電壓表有3根電線從它上面，紅色和黑色用于供電，第三根電線（在我的上面恰好是白色）用于測量電壓。然而，關于這個電壓表的一個很酷的事情是，我們可以用你想要測量的電源（只要它超過3伏）為電壓表供電。

所以我決定采用這種方法，因為它使接線變得容易一些，為此我們需要做的就是在源極和正極引腳之間建立一個焊橋并進行測試。

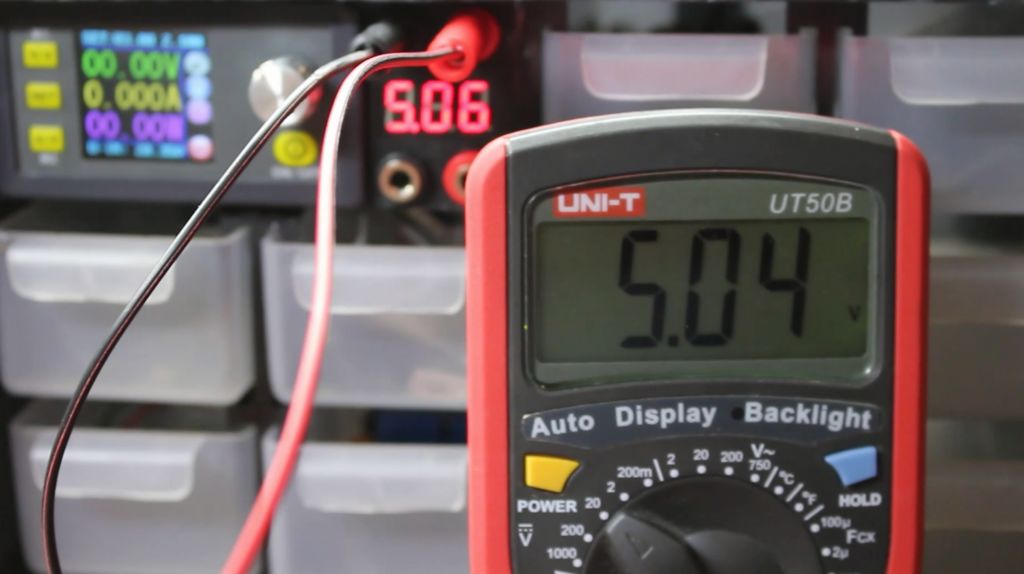

測試它的工作原理是將正極引腳（現在有源極引腳焊接到它上面）連接到你要測量的電壓的正輸出，然后將電壓表的接地引腳連接到地面輸出。您應該看到小屏幕亮起并顯示電壓，誤差幅度約為5％。

步驟3：修改和安裝

現在為了適應所有內部，我們需要對零件引腳進行修改。我們首先切割正面和背面的一部分，這部分需要與電源面板一樣寬，所以一定要測量。現在，一旦你進行了這些切割，零件箱可能會感覺不太穩定，因為我們已經拆除了一些支撐結構，但這不是問題，因為安裝電源時它可以作為支撐。

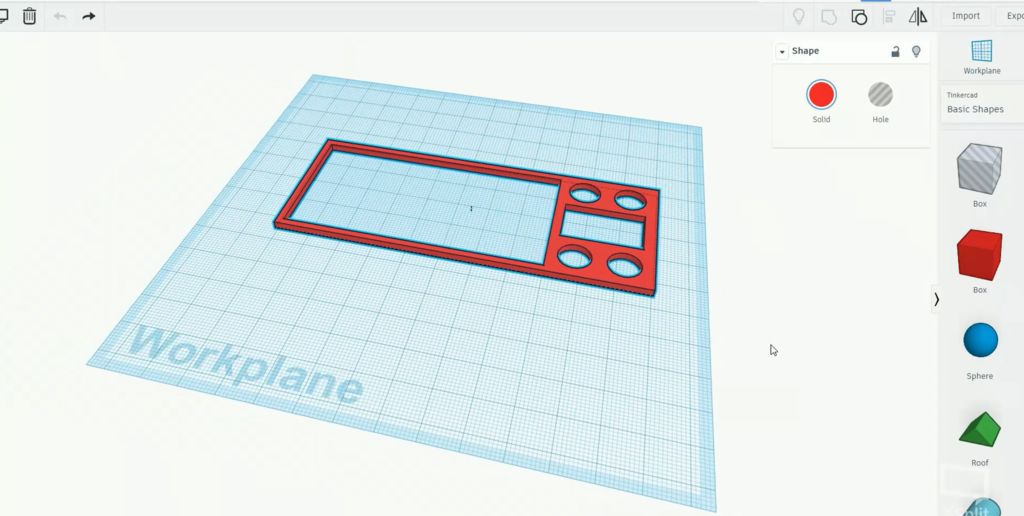

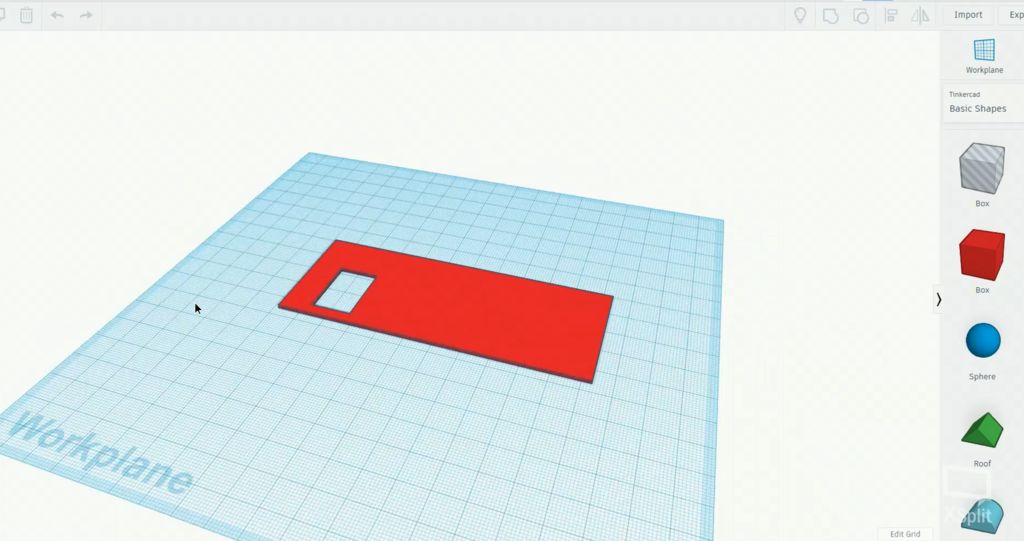

現在我們想看看我們將如何制作面板。有一個面板的原因是因為一個它使一切看起來很好，其次它有助于將所有東西保持在一起，面板需要有一個電源孔，電源開關，電壓表和香蕉插孔，所以最簡單的方法是制作一個是打印一個。可以在下面找到一個STL文件，用于面板和背板以及所有安裝孔但是如果你沒有3D打印機讓我開始說我感覺到你的痛苦，然后說，因為這是一個扁平的物體它絕對不需要進行3D打印，您可以使用任何可以切割的堅固材料，如紙板或木材。

一旦將所有東西都安裝到面板和背板上，我們就可以進行布線。/p》

步驟4：接線

此接線是非常基本的，讓我們從接線電壓開始。

引腳上的源極和正極焊接到頂部紅色香蕉插孔，接地線焊接到頂部黑色香蕉插孔。這就是為什么我們有4個香蕉插座，前兩個用于測量電壓，而后兩個用于供電，這樣我們可以測量電壓并同時供電（例如，我們可以為升壓轉換器供電）并且同時測量輸出。）

接下來，我們將筆記本電腦電源磚的正輸出連接到電源的正輸入和電源接地輸入的磚接地輸出提供介于兩者之間的開關，允許我們打開和關閉整個系統。現在我們可以將電源的正輸出焊接到底部紅色香蕉插孔，從電源到底部黑色香蕉插座的接地輸出，這就是我們需要做的所有接線。

步驟5：在零件銷中安裝

現在我們需要將面板和背板膠粘到基座上適合零件箱，然后將其滑入零件箱，一旦你確定它沒有問題，我們可以開始使用一些膠水加固它。我只能通過摩擦來保持原位，但是通過使用一些超級膠水，我們可以永久地安裝它，同時還提供我之前談到的結構支撐。

現在我們可以將它插入一個給它測試如果一切順利，您的電源屏幕應該亮起。

第6步：探針

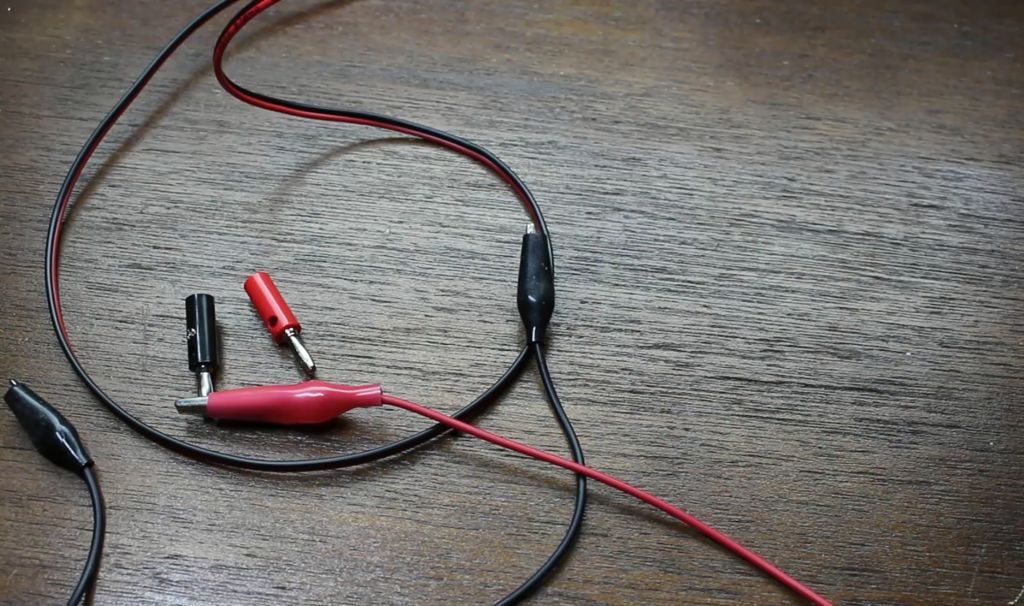

現在我們需要一種插入鱷魚夾和探針的方法要做到這一點，我們需要找到一對鱷魚夾并切掉一端，每根線只留一個鱷魚夾。然后我們可以將相應的彩色電線焊接到公香蕉插座并將其插入進行測試。

由于我們只使用香蕉插座，我們可以將鱷魚夾插入頂部或底部的一對香蕉插座中提供電源或測量電壓。

步驟7：完成

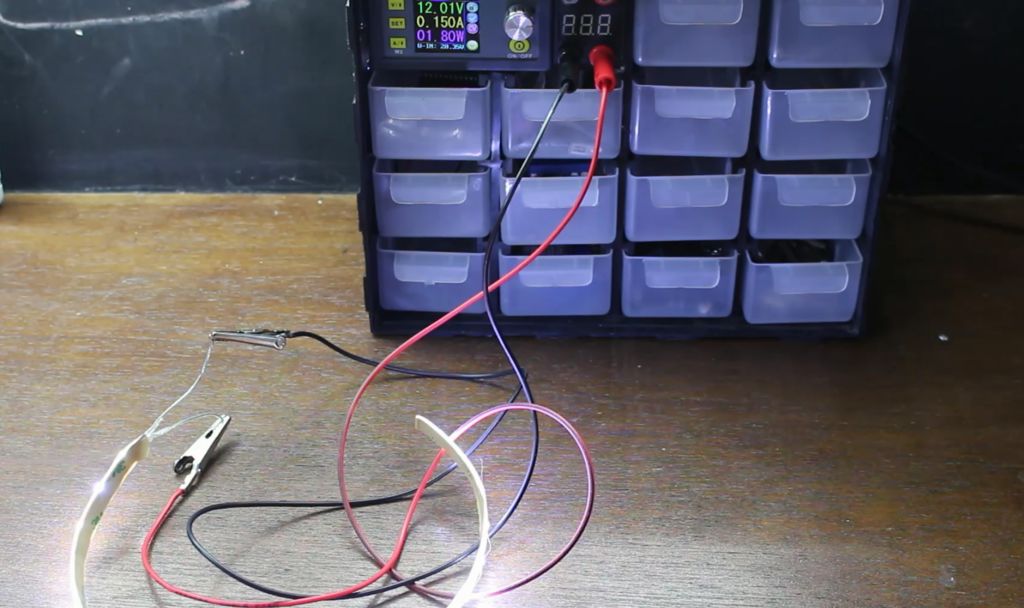

電源供應完成！由于電源占據了零件箱上的兩個插槽，旁邊還有兩個插槽，這些可用于存放鱷魚夾和您可能選擇制作的任何其他類型的插頭，這有助于保持一切看起來美觀整潔。
