一、出口節點功能描述

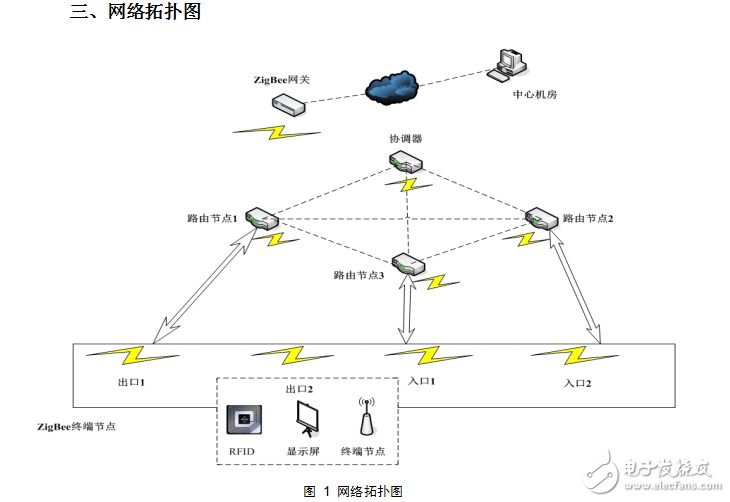

　　本文針對智能泊車系統的出口節點需求進行設計，當汽車離開停車場時，車主將IC卡與讀卡器靠近識別，讀卡器天線監測車主所攜帶的射頻卡信息，通知中心控制器，控制器根據數據庫中信息進行比對，計算費用并扣費，顯示在LED屏上，步進電機進而控制道閘打開，光電傳感器檢測車輛是否停留，延時10s落桿，攝像頭拍照并更新數據庫，同樣假如有緊急情況時可通過人工操作控制道閘動作。

　　二、硬件資源參數

　　本系統控制器部分采用CC2530為主控芯片，此芯片具有ZigBee強大的功能和豐富的接口，適合于擴展開發。

　　1. 硬件相關參數為：

　　1） 處理器：Intel Xscale PXA270主頻520 MHz;

　　2） 存儲器：64MB SDRAM， 64MB Nand Flash 16MB Nor Flash;

　　3） 輸入接口：1路TTL串口接GPRS模塊，1路TTL串口接Zigbee協調器，2路RS485串口，1路RS2犯控制終端串口，1個網口，2路模擬攝像頭接口，兩路音頻接口;

　　4） 存儲設備接口：Mini SD卡接口，USB接口;

　　5） 擴展接口：4路繼電器輸出，4路有源輸出，16路輸入;

　　6） 電源：DC 12 V; 功耗：《= 5 W;

　　7） 電源管理：LP3971; 以太網：LAN91 C 113 } Audio ：UCB 1400BE ;

　　8） LED顯示屏：Sharp 8“ TFT 640*480 0

　　2. 雙通道UHF超高頻讀寫器、射頻標簽

　　工作頻率：902 MHz-928 MHz，支持協議標準：IS018000-6B， EPC Class 1、EPC Class1 GEN 2 ;天線：可外接天線2個、SMA接頭，工作模式：定頻或調頻，RF輸出功率范圍20-30dBm，可軟件調節，功率平坦度《0.5 DB;其讀寫卡的距離可以通過設置功率調節讀卡距離，也可以通過更換陶瓷天線擴展讀卡距離;

　　通信接口：RS-2犯、以太網口;輸入/輸出接口：2路觸發輸入，2路繼電器輸出;

　　電源：DCSV，功耗：《5 W;

　　UHF RFID陶瓷天線產品類型：無源UHF天線，接收頻率范圍902.0 MHz-928.0 MHz，中心頻率915.0 MHz，介質天線60X60X4 mm陶瓷基片，陶瓷厚度：4 mm;

　　RFID標簽工作頻率：902928 MHz（可選美國、歐洲及日本標準），支持協議標準：IS018000-6B， EPC Classl Gent，存儲數據：2048bit 《 UID64bit、可寫數據1728bit，標簽尺寸：86 mm（長）*53 mm（寬）* 1.05 mm（厚）。
