發視頻資料介紹
PCB特性阻抗計算工具用于射頻電路，高速數字電路中傳輸線阻抗的計算，計算PCB特性阻抗，可以根據不同傳輸線形式進行計算，高頻電路板設計者拿來參考無妨。

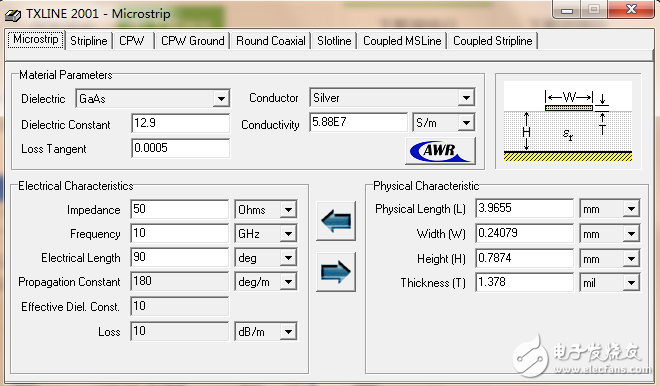

Dielectric Constant表示所選PCB材料板的介電常數，Impedance表示匹配電阻值，F(xiàn)requency表示電路工作的頻率，Height表示PCB材料板的厚度，Thickness表示PCB材料板上銅層的厚度，Gap表示覆銅邊沿與導線的距離，Width表示計算出來微帶線的寬度，Physical Length表示計算出來微帶線的長度。
計算微帶線的時候根據所選PCB材料板的參數，輸入到Txline軟件中會計算出微帶線的長度和寬度。
