      PCB特性阻抗計算工具TXLine的免費下載

      2017-11-30 | rar | 0.49 MB | 次下載 | 免費

      資料介紹

      　　PCB特性阻抗計算工具用于射頻電路，高速數字電路中傳輸線阻抗的計算，計算PCB特性阻抗，可以根據不同傳輸線形式進行計算。

      　　近年來，IC集成度的提高和應用，其信號傳輸頻率和速度越來越高，因而在印制板導線中，信號傳輸（發射）高到某一定值后，便會受到印制板導線本身的影響，從而導致傳 輸信號的嚴重失真或完全喪失。這表明，PCB導線所“流通”的“東西”并不是電流，而是方波訊號或脈沖在能量上的傳輸。

      　　上述此種“訊號”傳輸時所受到的阻力，另稱為“特性阻 抗”，代表符號為Z0。

      　　所以，PCB導線上單解決“通”、“斷”和“短路”的問題還不夠，還要控制導線的特性阻抗問題。就是說，高速傳輸、高頻訊號傳輸的傳輸線，在質量上要比傳輸導線嚴格得多。不再是“開路/短路”測試過關，或者缺口、毛刺未超過線寬的20%，就能接受。必須要求測定特性阻抗值，這個阻抗也要控制在公差以內，否則，只有報廢、返工。

      　　對于有阻抗控制要求的板，目前，PCB工廠比較常見的做法就是在PCB的生產拼版板邊適當位置設計一些阻抗試樣，這些阻抗試樣具有與PCB相同的分層和阻抗線構造。在設計阻抗試樣前會預先采用一些阻抗計算軟件對阻抗進行模擬計算，以便對阻抗進行預測。其中英國POLAR公司開發的CITS測試系統及計算軟件自1991年起已經為許多PCB制造商所使用，而且操作簡單、具有強大的功能計算能力。

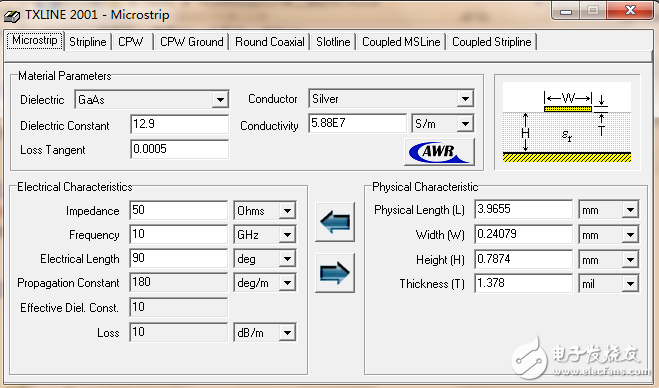

      PCB特性阻抗計算工具TXLine的免費下載
