ER-MNS-04A/B 快速對準尋北系統采用最新MEMS陀螺技術，突破傳統定向設備的體積與性能限制，將體積壓縮極致，滿足集成化的作業需求，可輕松嵌入各類小型設備或復雜系統中。主要用于導彈/火箭彈/常規火炮/無人機等發射前的快速對準場景。
通過感知地球自轉角速度的水平分量實現真北方位的測量，無需依賴外部參考基準，為復雜環境提供高精度方位基準。最快30s快速對準，快速對準時間用戶可選擇30s，60s,90s，快速對準精度可達1°或者0.5°。
采用三軸MEMS陀螺儀和三軸MEMS加速度計捷聯慣性測量技術，內嵌獨創的“中國鼎”結構內臺體，通過全固態無活動部件設計與高密度封裝，穩定性強，可承受強烈的沖擊震動，在復雜環境下穩定輸出可靠的尋北數據。
模塊化設計，支持靈活OEM定制，兼容主流通信接口，滿足不同場景的快速嵌入需求。
特點
1、采用最新MEMS陀螺技術，體積壓縮極致，尺寸為40×40×42（帶外殼）/27×26×34（內臺體）；
2、采用最新三軸MEMS陀螺，三軸MEMS加計捷聯慣性測量技術；
3、全固態設計，內置內臺體，抗沖擊，抗震動能力卓越，耐惡劣環境；
4、模塊化設計，可進行OEM，內臺體采用中國鼎設計，可靠性高；
5、具有自尋北功能,不受磁場影響；
6、可實現快速對準/尋北，快速對準時間用戶可選：30s，60s,90s；
7、30s快速對準，對準精度1°，90s精確對準，對準精度0.5°；
應用領域
導彈/火箭彈/常規火炮/無人機等發射前快速對準
衛星天線、目標跟蹤系統中的方向指向和跟蹤
巷道掘進定向與軸線校準
地下工程管線跟蹤測繪的指向與軌跡控制
地下鉆探設備的軌跡控制與方位校準
土地測量/地質儀勘探的中的尋北
精密平臺姿態測量和控制
性能參數
ER-MNS-04A/B 快速對準尋北系統性能參數表
型號 | ER-MNS-04A | ER-MNS-04B |
性能指標 | 參數 | |
航向精度(1σ，°secψ) | 1 | 0.5 |
姿態精度(1σ，°) | ≤0.2 | |
航向保持時間 | 20min | |
姿態保持時間 | 20min | |
航向測量范圍(°) | 0~360 | |
傾角測量范圍(°) | -85~85 | |
尋北時間 | 5min | |
尋北方式 | 靜態 | |
數據更新率 (Hz) | 100 | |
使用環境和電氣接口 | ||
工作溫度(℃) | 5~+55 | |
儲存溫度 (℃) | 0~+65 | |
電源 (V) | 6~12V DC | |
功率 (W) | 2 | |
通信接口 | RS-422 | |
物理特性 | ||
尺寸 (mm×mm×mm) | 40*40*42(帶殼)/27*26*34(內臺體) | |
重量 (g) | 80g(帶外殼)/40g(內臺體） | |
接線定義
連接器型號 | 引腳 | 定義 |
J30J-15ZKP | 1 | +6~12V |
3 | GND | |
6 | Tx+ | |
7 | Tx- | |
8 | Rx+ | |
9 | Rx- | |
10 | GND |

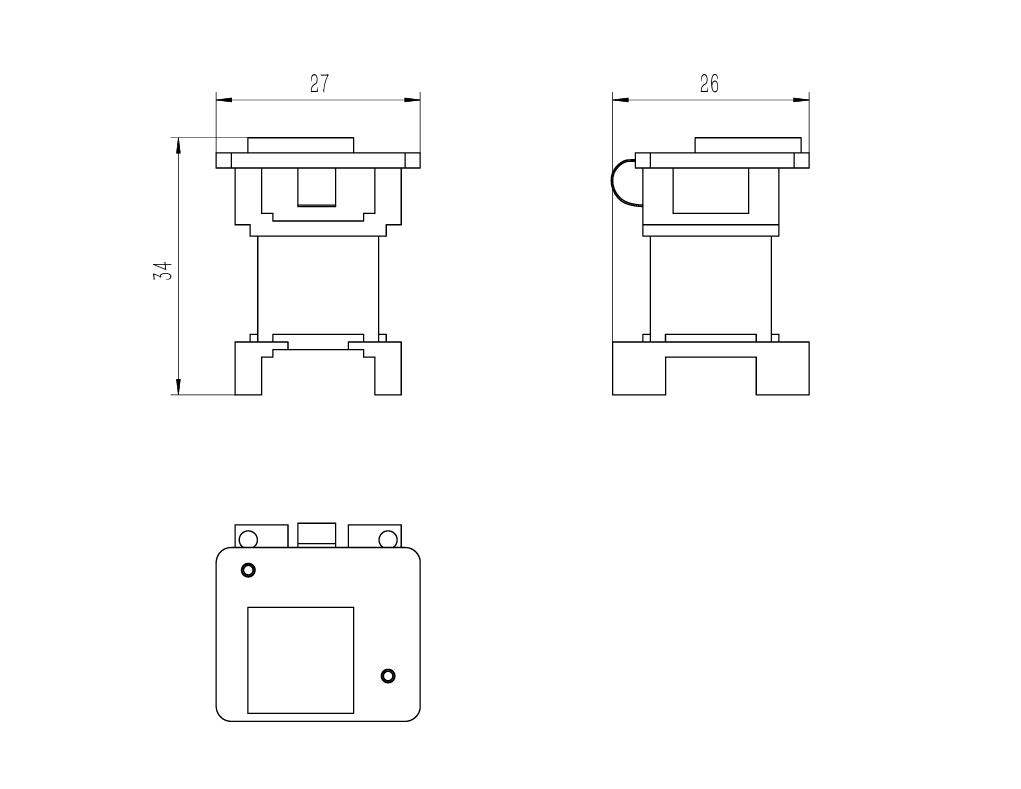

尺寸
