ER-QA-03D系列石英撓性加速度計是一種耐高溫振動加速度計，該產品具有優異的重復性、啟動性能、耐高溫振動和高可靠性，可用于靜態試驗或動態試驗，也是標準的振動傳感器。
該產品采用獨特的耐高溫抗振動設計、封裝技術和專用電路，產品的輸出電流與被測加速度成正比，提供靜態和動態加速度測量，用戶可通過計算選擇合適的采樣電阻，實現高精度輸出，并可根據用戶需要內置溫度傳感器，進行偏置和比例因數補償；降低環境溫度的影響。我們可以替代QA650， T185, T160， JAE系列產品，但我們采用雙扭矩結構，不同于其他公司的產品，可以使加速度計的偏置和比例系數更穩定，并具有自主知識產權。這款產品從2010年開始推出，至今已經交付了幾千臺。經過多年的應用，已成為一種成熟的產品，尤其適用于石油鉆井的隨鉆測量。
應用
橋梁、水壩、油井、煤礦等的傾角測試。
高速鐵路控制、船舶穩定性控制等。
技術參數
參數 | ER-QA-03D01 | ER-QA-03D02 | ER-QA-03D03 |
量程 | ±30g | ±30g | ±30g |
零偏 K0/K1 | <10mg | <15mg | <15mg |
零偏月綜合重復性 σ k0 (1σ, 1個月) | <50μg | <200μg | <200μg |
溫度系數 | <50μg/℃ | <100μg/℃ | <100μg/℃ |
標度因數K1 | 1.1~1.3 mA/g | 1.1~1.3 mA/g | 1.1~1.3mA/g |
標度因數月度綜合重復性 σ k1/k1(1σ , 1month) | <80 ppm | <150 ppm | <150 ppm |
零偏溫度系數 (平均總溫度) | <100ppm | <200ppm | <200ppm |
安裝誤差 | <1500μrad | <1500μrad | <1500μrad |
振動校正誤差 | <30μg/g 2rms(50-500Hz) | <100μg/g 2rms(50-500Hz) | <100μg/g2rms (50-500Hz) |
噪聲 | <3000μg-rms (0-10000Hz) | <3000μg-rms (0-10000Hz) | <3000μg-rms (0-10000Hz) |
工作溫度 | -55~96℃ | -55~155℃ | -55~180℃ |
沖擊 | 500g 0.5ms | 1000g 0.5ms | 1000g 0.5ms |
振動 | 25g@30-500Hz | 25g@30-500Hz | 25g@30-500Hz |
分辨率 | <10μg | <10μg | <10μg |
帶寬 | >300Hz | >300Hz | >300Hz |
電流 | ＜20mA | ＜20mA | ＜20mA |
功率@ ±15VDC | ＜480mW | ＜480mW | ＜480mW |
電源電壓 | ±13 to ±18V | ± 13 to ± 18V | ±13 to ± 18V |
重量 | ＜55g | ＜55g | ＜55g |
直徑 | Ф25mm | Ф25mm | Ф25mm |
高度 | ＜21.5mm | ＜21.5mm | ＜21.5mm |
外殼材料 | 300 系列不銹鋼 | 300 系列不銹鋼 | 300 系列不銹鋼 |

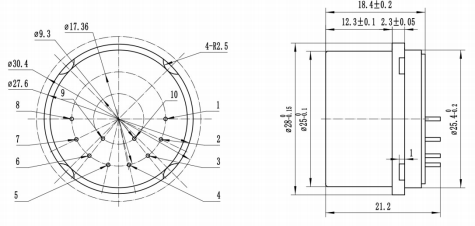

尺寸
