DD3118芯片參數
DD3118是一款高性能、高度集成的讀卡器控制芯片，采用40nm低功耗技術制造，專為3.0讀卡方案或者讀卡產品設計開發的。DD3118作為讀卡器的核心功能模塊，SD 3.0和eMMC 4.5標準協議，可穩定訪問存儲在存儲卡并且實現數據傳輸功能。
1.1DD3118功能框圖
圖1:DD3118功能框圖
2.DD3318 引腳說明
2.1 QFN-42封裝

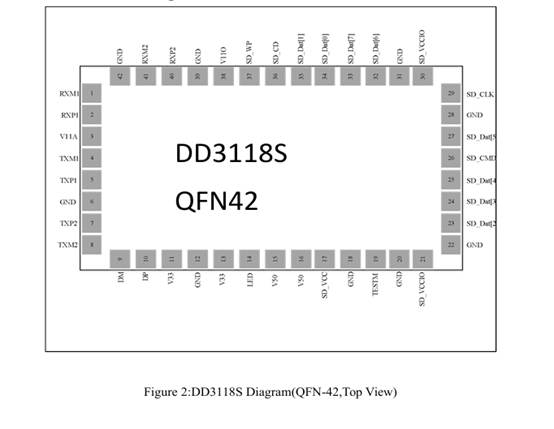

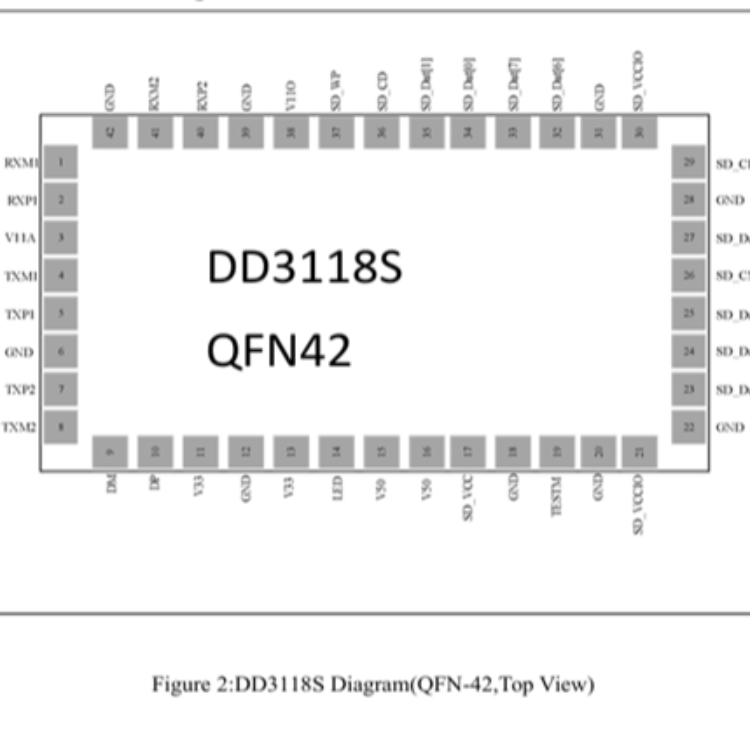

圖2:DD3118S圖（QFN-42，引腳配置）
2.2 QFN-24封裝

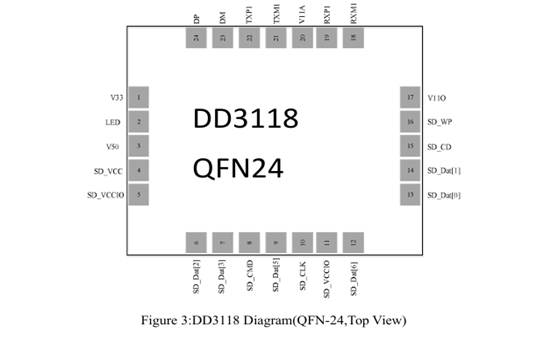

圖3:DD3118示意圖（QFN-24，引腳配置）
2.3引腳說明

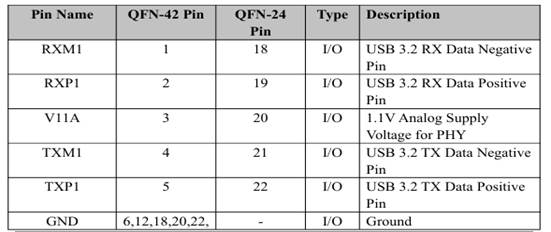

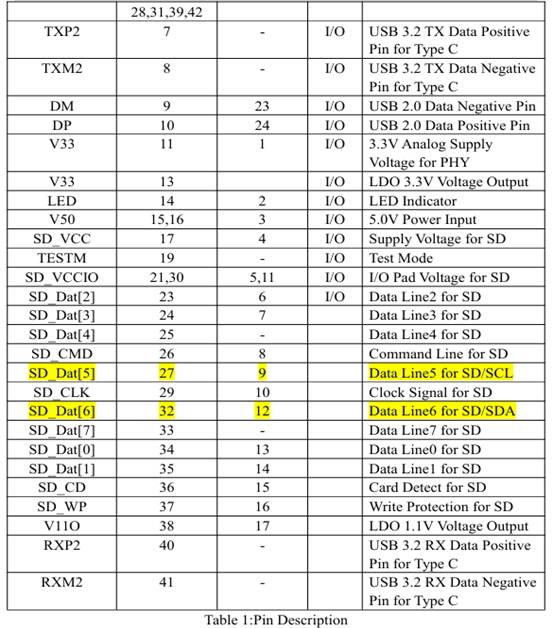

表1：引腳描述
3.DD3118詳細的參數如下所示：
DD3118系統時鐘：
無晶體振蕩器系統。
支持低速和高速時鐘。
USB控制器：
符合USB規范版本3.0/2.0/1.0。
符合IF認證。
雙接口設計，支持A型和C型。（DD3118S）
SDC控制器：
符合SD規范3.0版。
符合eMMC規范版本4.5+。
支持SDx4和eMMCx8總線寬度。
支持SD_VCC 3.3V/1.8V電源。
支持SDC 3.3V/1.8V總線電源。
支持SDR25、SDR50、SDR104、DDR50。
I2C控制器：
支持修改VID、PID等USB信息
電源控制器：
支持V33 LDO輸出3.3V/1.1V
支持3.3V/1.8V的SD_VCC LDO輸出。
ESD保護（MM）：≥200V，＜400V。
ESD保護（HBM）：≥4000V，＜8000V。
ESD保護（CDM）：≥1000V。
工作條件：
5V電壓輸入。
工作溫度：-40℃~85℃。
4.DD3118 引腳說明
4.1 DD3118QFN-42封裝
圖2:DD3118S圖（QFN-42，引腳配置）
4.2 DD3118 QFN-24封裝
圖3:DD3118示意圖（QFN-24，引腳配置）
4.3 DD3118引腳說明
表1：引腳描述
5. DD3118電氣特性
5.1絕對最大額定值
表3：絕對最大額定值
5.2推薦操作條件
表4：推薦操作條件
5.3時序圖

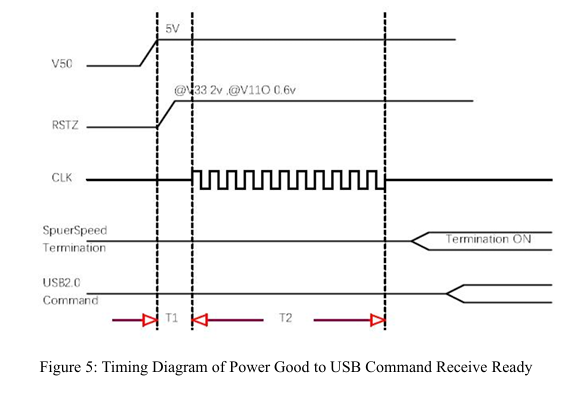

圖5:電源良好到USB命令接收就緒的時序圖
5.4時序圖參數
表5：時序圖參數
6.DD3118包裝信息
6.1 DD3118S QFN-42包裝信息

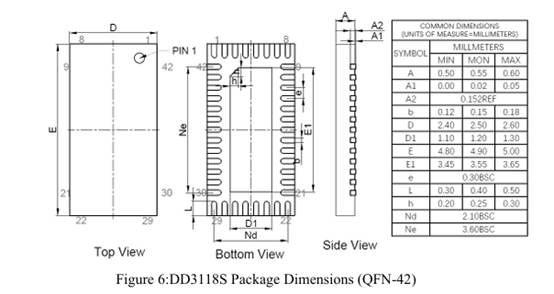

圖6:DD3118S封裝尺寸（QFN-42）
6.2 DD3118 QFN-24包裝信息
圖7:DD3118封裝尺寸（QFN-24）
筆記：
（1） 尺寸單位為毫米（角度單位為度）。
（2） 所有尺寸均不包括模具飛邊或凸起。
（3） 所有尺寸均符合JEDEC標準MS-012F
7. DD3118產品訂購信息
7.1 DD3118訂購信息
表6：訂購信息
注：后綴“A”表示IC版本。
7.2頂部標記

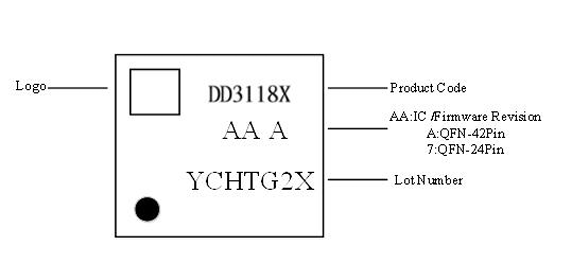

圖8:DD3118X頂部標記
