中圖儀器CHOTEST共聚焦顯微鏡以共聚焦技術為原理結合精密Z向掃描模塊、3D 建模算法等對器件表面進行非接觸式掃描并建立表面3D圖像，通過系統軟件對器件表面3D圖像進行數據處理與分析，并獲取反映器件表面質量的2D、3D參數，從而實現器件表面形貌3D測量。
中圖儀器CHOTEST共聚焦顯微鏡用于對各種精密器件及材料表面進行微納米級測量。可測各類包括從光滑到粗糙、低反射率到高反射率的物體表面，從納米到微米級別工件的粗糙度、平整度、微觀幾何輪廓、曲率等。
產品功能
1)3D測量功能：設備具備表征微觀3D形貌的輪廓尺寸及粗糙度測量功能；
2)影像測量功能：設備具備二維平面輪廓尺寸的影像測量功能，可進行長度、角度、半徑等尺寸測量；
3)自動拼接功能：設備具備自動拼接功能，能夠?qū)崿F(xiàn)大區域的拼接縫合測量；
4)數據處理功能：設備具備調整位置、糾正、濾波、提取四大模塊的數據處理功能；
5)分析工具功能：設備具備粗糙度分析、幾何輪廓分析、結構分析、頻率分析、功能分析等五大分析功能；
6)批量分析功能：設備具備一鍵分析和多文件分析等輔助分析功能，可實現批量數據文件的快速分析功能；
7)便捷操作功能：設備配備操縱桿，支持操縱桿進行所有位置軸的操作及速度調節、光源亮度調節、急停等；
8)光源安全功能：光源設置無人值守下的自動熄燈功能，當檢測到鼠標軌跡長時間未變動后會自主降低熄滅光源，防止光源高亮過熱損壞，并有效延長光源使用壽命；
9)鏡頭安全功能：設備配備壓力傳感器，并在鏡頭處進行了彈簧結構設計，確保當鏡頭碰撞后彈性回縮，進入急停狀態，大幅減小碰撞沖擊力，有效保護鏡頭和掃描軸，消除人為操作的安全風險。
不同應用場景下的3D形貌
VT6000中圖儀器CHOTEST共聚焦顯微鏡主要應用于半導體、光學膜材、顯示行業、超精密加工等諸多領域中的微觀形貌和輪廓尺寸檢測中，其次是對表面粗糙度、面積、體積等參數的檢測中。

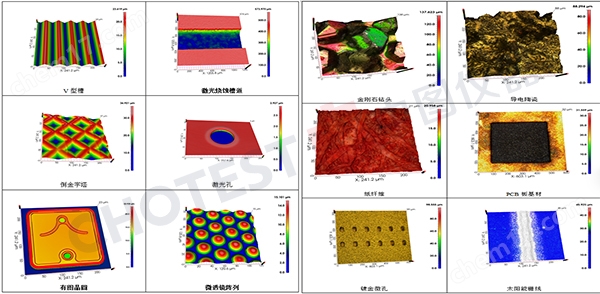

3D形貌圖片：
影像測量功能界面
應用場景
半導體制造：晶圓表面缺陷檢測、V型槽深度測量、激光孔形貌分析。
3C電子：手機玻璃屏平整度、微透鏡陣列曲率、PCB基材粗糙度檢測。
汽車工業：精密零部件幾何輪廓、金剛石鉆頭磨損評估。
科研與新材料：超光滑表面粗糙度、微納結構體積計算、太陽能柵線形貌建模。
部分技術指標
型號 | VT6100 | |
行程范圍 | X | 100mm |
| Y | 100mm | |
| Z | 100mm | |
| 外形尺寸 | 520*380*600mm | |
| 儀器重量 | 50kg | |
| 測量原理 | 共聚焦光學系統 | |
| 顯微物鏡 | 10×;20×;50×;100× | |
| 視場范圍 | 120×120 μm~1.2×1.2 mm | |
| 高度測量 | ||
| 寬度測量 | ||
| XY位移平臺 | 負載 | 10kg |
| 控制方式 | 電動 | |
| Z0軸掃描范圍 | 10mm | |
| 物鏡塔臺 | 5孔電動 | |
| 光源 | 白光LED | |
懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
