描述

6N135二極管 - 晶體管光電耦合器在LED和集成光電探測器之間使用絕緣層，以在輸入和輸出之間提供電絕緣。

通過降低基極 - 集電極電容，光電二極管偏置和輸出晶體管集電極的單獨連接可將速度提高到傳統光電晶體管耦合器的百倍。

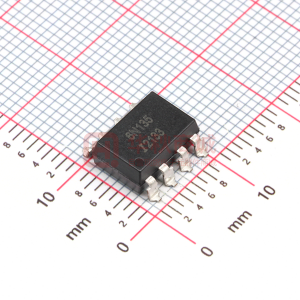

此單通道光電耦合器采用8引腳DIP封裝。

它適用于TTL / CMOS，TTL / LSTTL或寬帶模擬應用。在IF = 16 mA時，電流傳輸比（CTR）最小為7％。



<！ - 會話數據 - >

特性

• 15 kV / ms Vcm = 1500 V時的最小共模瞬態抗擾度（HCPL-4503 / HCPL-0453）
• 高速：1 Mb / s
• TTL兼容
• 提供8引腳DIP，SO-8，寬體封裝
• Open Collector輸出
• 從溫度保證性能：0 ^o C至70 ^o C
• 安全認證：

UL認可 - 根據UL1577，1分鐘為3750 V rms（HCNW和選件020設備為5000 V rms，1分鐘）。
CSA批準。
IEC / EN / DIN EN 60747-5-2批準：
-VIORM = 630 V峰值，用于HCPL-4503選項060
-VIORM = 1414 V峰值，適用于HCNW設備

• 可提供雙通道版本（HCPL-253X / HCPL-4534 / HCPL-053X / HCPL-0534）
• 可用選項包括：

020 = UL 5000 V rms / 1分鐘選項*
060 = IEC / EN / DIN EN 60747-5-2 Viorm = 630 V峰值選項**
300 =鷗翼表面貼裝選件
500 =卷帶包裝選項
XXXE =無鉛選項

應用

• 高壓絕緣
• 視頻信號隔離
• 電機驅動器中的功率晶體管隔離
• 線路接收器
• 開關模式電源中的反饋元件
• 高速邏輯接地隔離 - TTL / TTL，TTL / CMOS，TTL / LSTTL
• 取代脈沖變壓器
• 取代低光電晶體管隔離器
• 模擬信號接地隔離
