優勢和特點

• 最大失調電壓：3μV
• 最大失調電壓漂移：30nV/oC

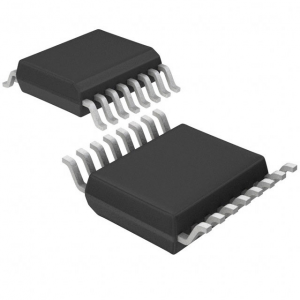

• 小占板面積、扁平 MS8/GN16 封裝
• 單電源操作：2.7V 至 ±5.5V
• 噪聲： 1.5μV_P-P (0.01Hz 至 10Hz 頻率范圍內的典型值)
• 電壓增益：140dB (典型值)
• PSRR：130dB (典型值)
• CMRR：130 dB (典型值)
• 電源電流：每個放大器為 0.75mA (典型值)
• 擴展的共模輸入范圍
• 軌至軌輸出擺幅
• 工作溫度范圍：–40oC 至 125oC

?

產品詳情

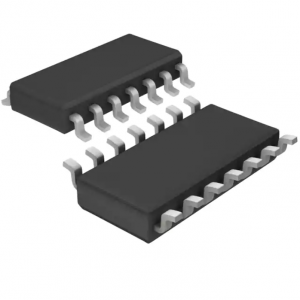

LTC^?2051/LTC2052 是雙通道/四通道零漂移運算放大器，采用 MS8 和 SO-8/GN16以及 S14 封裝。對于空間受限型應用，LTC2051 可提供一種 3mm x 3mm x 0.8mm 雙側引腳細間距無引線封裝 (DFN)。它們采用單 2.7V 工作電源，并支持 ±5V 應用。電流消耗為每個運算放大器 750μA。
LTC2051/LTC2052 雖然外形尺寸小巧，但 DC 性能卻絲毫不打折扣。典型輸入失調電壓和失調漂移分別為 0.5μV 和10nV/℃.。利用高于 130dB 的電源抑制比 (PSRR) 和共模抑制比 (CMRR)，對幾乎為零的 DC 偏移和漂移提供了支持。
輸入共模電壓范圍從負電源至高達正電源的 1V (典型值) 以內。LTC2051/LTC2052 還具有一個增強型輸出級，該輸出級能夠把低至 2kΩ 的負載驅動至正負兩個電源軌。開環增益通常為 140dB。另外，LTC2051/LTC2052 還擁有一個 1.5μV_P-P 的 DC 至 10Hz 噪聲和一個 3MHz 的增益帶寬乘積。

Applications

• 熱電偶放大器
• 電子衡器
• 醫療儀表
• 應變儀放大器
• 高分辨率數據采集
• 高 DC 準確度 RC 有源濾波器
• 低壓側電流檢測

?
