優勢和特點

• 寬輸入電壓范圍：4V 至 80V
• 低靜態電流：40μA
• 低壓差電壓：400mV
• 輸出電流：250mA
• 無需保護二極管
• 可調輸出范圍：1.24V 至 60V
• 停機模式中的靜態電流為 1μA
• 采用 3.3μF 輸出電容器時可實現穩定
• 采用鋁電容器、鉭電容器或陶瓷電容器時可實現穩定
• 反向電池保護
• 沒有從輸出至輸入的反向電流
• 具熱限制功能

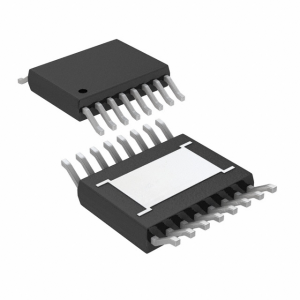

• 耐熱增強型 16 引腳 TSSOP 和 12 引腳 (4mm x 3mm) DFN 封裝

產品詳情

LT^?3012 是一款高電壓、微功率、低壓差線性穩壓器。該器件能夠提供 250mA 輸出電流和一個 400mV 的壓差電壓。LT3012 專為在電池供電型或高電壓系統中使用而設計，低靜態電流 (工作時為 40μA，停機模式中則為 1μA) 使其成為一種理想的選擇。在壓差條件下，靜態電流也處于良好受控狀態。
LT3012 的其他特點包括在采用非常小輸出電容器的情況下運作的能力。這些穩壓器可在輸出端上僅布設 3.3μF 電容器時實現穩定，而大多數老式器件則需要采用 10μF 至 100μF 電容器來獲得穩定性。可以使用小的陶瓷電容器，而完全不像其他穩壓器常見的那樣需要串聯電阻 (ESR)。內部保護電路包括反向電池保護、電流限制、熱限制和反向電流保護。
該器件可以提供一個可調輸出和一個 1.24V 基準電壓。LT3012 穩壓器采用具裸露襯墊的 16 引腳 TSSOP 和 12 引腳扁平 (高度僅 0.75mm) DFN (4mm x 3mm) 封裝，旨在增強熱處理能力。

Applications

• 低電流高電壓穩壓器
• 電池供電型系統的穩壓器
• 電信應用
• 汽車應用

方框圖
