Analog Devices Inc. EVAL-LT8342-AZ 評估板數據手冊

Analog Devices EVAL-LT8342-AZ評估板的設計已經通過實際驗證，專為評估~~LT8342~~ 而打造。LT8342是一款同步升壓穩壓器，采用Silent Switcher?架構，提供輸入斷開(Input Disconnect)及PassThru?模式、具備40V、9A以及低IQ的優異性能。應用電路配置為演示最佳性能和元件尺寸。電路板布局示例針對電磁干擾(EMI)和熱性能進行了優化，設計人員可參考電路板布局示例進行設計，有助于確保其在用戶系統中實現相似的性能表現。

這款評估板設定為在2MHz的頻率下運行，輸出電壓為24V，輸入電壓范圍為6V至20V，并在~~VIN~~ 為12V時提供高達3A的負載電流。它具有可調輸入欠壓閉鎖、外部時鐘同步、熱關斷、可選工作模式、輸入斷開和直通等特性。Analog Devices LT8342轉換器數據表對該器件進行了完整的描述，在使用評估板之前應與本用戶指南一起閱讀。

特性

輸入電壓范圍：6 V至20 V
24 V 輸出電壓
負載電流：高達3A（12V輸入時）
開關頻率：2MHz
效率：95.1%（~~VIN = 12V且IOUT~~ = 2.5A時）~~
使能輸入/UVLO輸入、電阻可編程UVLO閾值
可選工作模式
輸出短路保護/降低浪涌電流
輸入斷開
直通操作
外部頻率同步
外部補償
過溫保護
經過驗證的印刷電路板（PCB）布局
完全組裝并經過測試

必要設備

一個20V、12A直流電源
數字萬用表 (DMM)
負載電阻器，灌電流高達3A（24V輸出時）

電路板連接

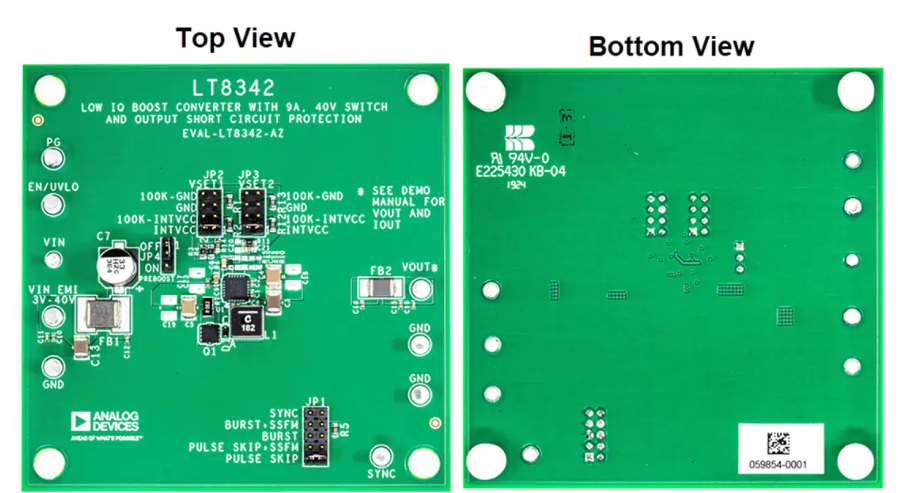

板布局
