LTM8032 符合 EN55022B 規格的 36V、2A DC/DC μModule 穩壓器

優勢和特點

完整的降壓型開關模式電源
寬輸入電壓范圍：3.6V 至 36V
2A 輸出電流
0.8V 至 10V 輸出電壓
可選開關頻率：200kHz 至 2.4MHz
符合 EN55022 Class B 標準
電流模式控制
可編程軟起動
符合 SnPb (BGA) 或 RoHS 標準 (LGA 和 BAG) 的涂層

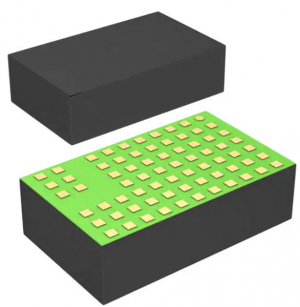

扁平的表面貼裝型 LGA (9mm x 15mm x 2.82mm) 封裝和 BGA (9mm x 15mm x 3.42mm) 封裝

產品詳情

LTM^?8032 是一款電磁兼容 (EMC) 36V、2A DC/DC μModule^? 降壓型轉換器，專為符合 EN55022 標準的輻射發射要求而設計?？赏ㄟ^增設標準的濾波器元件來滿足傳導發射要求。封裝中內置了開關控制器、功率開關、電感器、濾波器以及所有的支持元件。LTM8032 可在 3.6V 至 36V 的輸入電壓范圍內運作，支持 0.8V 至 10V 的輸出電壓范圍、以及 200kHz 至 2.4MHz 的開關頻率范圍 (均由單個電阻器來設定)。僅需采用大容量的輸入和輸出濾波電容器便可實現完整的設計。由于采用了扁平的封裝，因而可以利用 PC 板底部的未用空間以實現高密度負載點調節。
LTM8032 采用耐熱性能增強型緊湊和扁平的模壓樹脂焊盤網格陣列 (LGA) 封裝和球式網格陣列 (BGA) 封裝，適合采用標準表面貼裝設備來進行自動化裝配。LTM8032?具有符合 SnPb (BGA) 或 RoHS 標準的引腳涂層。
