ADAU1446 SigmaDSP? 數字音頻處理器，內置靈活的音頻路由矩陣

優勢和特點

完全可編程的音頻數字信號處理器(DSP)，可改善聲音處理性能
可利用專有圖形編程工具SigmaStudio?開發自定義信號流程
SigmaDSP內核頻率：172 MHz；每個樣本指令數：3584 (48 kHz)

4k 參數RAM，8k數據RAM
靈活的音頻路由矩陣(FARM)
24通道數字輸入和輸出
立體聲S/PDIF輸入和輸出
支持串行和TDM I/O，fS最高可達192 kHz
欲了解更多信息，請參考數據手冊

產品詳情

ADAU1445/ADAU1446均為增強型音頻處理器，可以非常靈活地路由所有輸入和輸出信號。SigmaDSP?內核具有下列特性：完全28位處理（雙精度模式下為56位），同步加載參數以確保濾波器穩定，以及利用SigmaStudio?工具實現100%編碼效率。系統設計人員可以利用這款DSP，通過揚聲器均衡、多頻段壓縮、限幅和第三方算法來彌補揚聲器、功放和聽音環境的實際限制，從而明顯改善音質體驗。

借助靈活的音頻路由矩陣(FARM)，用戶可以多路復用多個來源、以各種不同采樣速率進出SigmaDSP內核的輸入，從而簡化音頻系統中的信號路由和時鐘問題。FARM包含最多八個立體聲異步采樣速率轉換器（取決于器件型號）、索尼/飛利浦數字互連格式(S/PDIF)輸入和輸出，以及串行(I2S)和時分多路復用(TDM) I/O。任何一路輸入均可路由至SigmaDSP內核或任何一個異步采樣速率轉換器(ASRC)。同樣，任何一路輸出信號均可從SigmaDSP內核或任何一路ASRC輸出獲得。這種路由方案可以隨時通過控制寄存器進行修改，賦予音頻系統極大的靈活性。

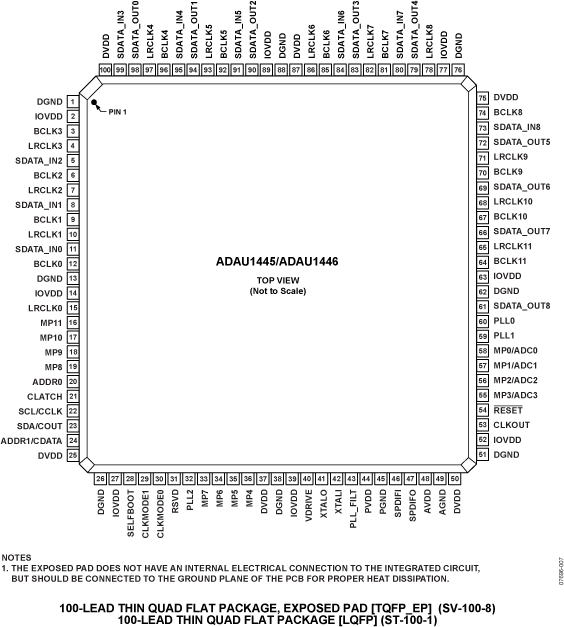

ADAU1445與ADAU1446僅ASRC功能和封裝不同。ADAU1445內置16通道ASRC，采用TQFP封裝，而ADAU1446則不含ASRC，采用LQFP封裝。

ADAU1445/ADAU1446可通過兩種工作模式進行控制：第一種，通過SPI/I2C?端口加載和動態更新芯片的設置；第二種，在無微控制器的系統中，DSP從外部EEPROM自行引導。另外還有一些多功能(MP)引腳，可以用作通用數字I/O，或者用作4通道輔助控制ADC的輸入。

SigmaStudio圖形開發環境支持ADAU1445/ADAU1446。該軟件含有FIR和IIR濾波器、動態處理器、混頻器、低層次DSP功能以及第三方算法等音頻處理模塊，可快速開發自定義信號流程。
