優勢和特點

• 低成本3.3 V CMOS MxFE?，適合寬帶調制解調器
• 10位數模轉換器
  • 2/4倍插值濾波器
  • DAC更新速率：200 MSPS
• 集成23 dBm線路驅動器，具有19.5 dB增益控制范圍
• 10位、80 MSPS模數轉換器
• ?12 dB至+48 dB低噪聲RxPGA (< 3.0="" />
• 三階可編程低通濾波器
• 靈活的數字數據路徑接口
  • 半雙工和全雙工操作
  • 與AD9975和AD9875向后兼容
• 多種關斷/省電模式
• 內部時鐘乘法器(PLL)
• 2路輔助可編程時鐘輸出

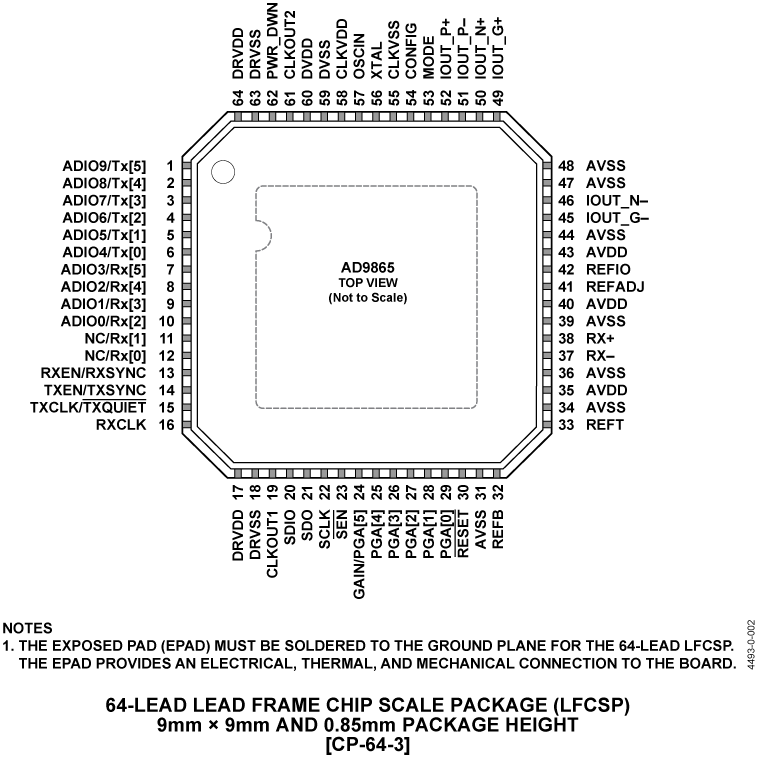

• 提供64引腳芯片級封裝或裸片

產品詳情

AD9865是一款混合信號前端(MxFE) IC，適合要求Tx和Rx路徑功能的收發器應用，數據速率最高可達80 MSPS。靈活的數字接口、省電模式和發射-接收高隔離度，使該器件特別適合半雙工和全雙工應用。該數字接口極為靈活，可與支持半雙工或全雙工數據傳輸的數字后端實現簡單接口，因此AD9865經常用來取代分立式ADC和DAC解決方案。省電模式能夠降低個別功能模塊的功耗，或者在半雙工應用中關斷未使用的模塊。串行端口接口(SPI?)允許對許多功能模塊進行軟件編程。片內PLL時鐘乘法器和頻率合成器提供所有需要的內部時鐘，以及單晶振或時鐘源的外部時鐘。

Tx信號路徑由一個可旁路的2/4倍低通插值濾波器、一個10位TxDAC和一個線路驅動器組成。在輸入數據速率為80 MSPS時，發射路徑信號帶寬可以高達34 MHz。TxDAC提供差分電流輸出，可將該輸出直接導引至外部負載，或導引至內部低失真電流放大器。電流放大器(IAMP)可以配置為電流或電壓模式線路驅動器（采用兩個外部NPN晶體管），能夠提供23 dBm以上的峰值信號功率。Tx功率可以進行數字控制，范圍為19.5 dB，步進為0.5 dB。

接收路徑由可編程放大器(RxPGA)、可調諧低通濾波器(LPF)和10位ADC組成。低噪聲RxPGA具有?12 dB至+48 dB的可編程增益范圍，步進為1 dB。對于36 dB以上的增益設置，其折合到輸入端的噪聲低于3 nV/rtHz。接收路徑LPF截止頻率可以在15 MHz至35 MHz范圍內設置，或者簡單地予以旁路。10位ADC可以在5 MSPS至80 MSPS范圍內實現出色的動態性能。RxPGA和ADC均能提供可調整的功耗，以實現功耗/性能優化。

AD9865可以為許多寬帶調制解調器提供高度集成的解決方案。它采用節省空間的64引腳芯片級封裝，額定溫度范圍為?40°C至+85°C商用溫度范圍。

應用

• 電力線網絡
• VDSL和HPNA

方框圖
