優勢和特點

• 總I_DD： 7.5 mA
• RF/IF帶寬：2.4 GHz/1.0 GHz
• 2.7 V至3.3 V電源供電
• 獨立的電荷泵電源V_P可提供擴展的調諧電壓
• 可編程雙模預分頻器RF和IF：8/9、16/17、32/33、64/65

• 可編程電荷泵電流
• 三線式串行接口
• 模擬和數字鎖定檢測
• 快速鎖定模式
• 關斷模式

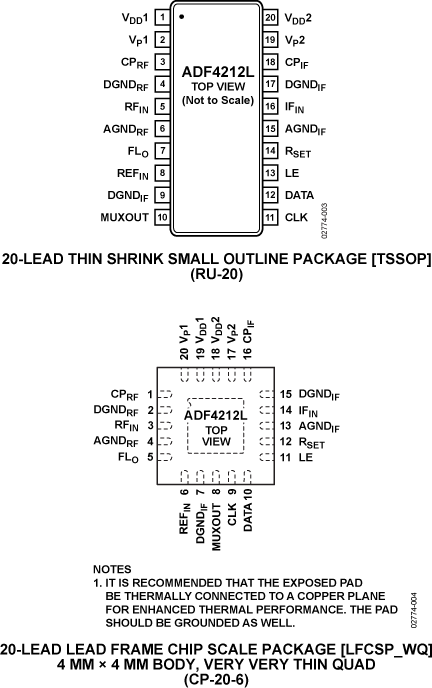

• 20引腳TSSOP和20引腳LFCSP封裝

產品詳情

ADF4212L是一款雙通道頻率合成器，可以用來在無線接收機和發射機的上變頻和下變頻部分實現本振(LO)。該器件可以為射頻(RF)和中頻(IF)部分提供LO。它由低噪聲數字鑒頻鑒相器(PFD)、精密電荷泵、可編程參考分頻器、可編程A和B計數器以及雙模預分頻器(P/P+1)組成。A（6位）、B（12位）計數器與雙模預分頻器(P/P+1)配合，可實現N分頻器(N = BP + A)。此外，14位參考分頻器（R分頻器）允許PFD輸入端的REF_IN頻率為可選值。如果頻率合成器與外部環路濾波器和電壓控制振蕩器(VCO)一起使用，則可以實現完整的鎖相環(PLL)

所有片內寄存器均通過1.8 V邏輯兼容的簡單三線式接口進行控制。該器件采用2.7 V至3.3 V電源供電，不用時可以關斷。

應用
- 無線手機（GSM、PCS、DCS、DSC1800、CDMA、WCDMA）
- 無線電通訊基站（GSM、PCS、DCS、CDMA、WCDMA）
- 無線局域網(LAN)
- 有線電視調諧器(CATV)
- 通信測試設備

方框圖
