概述
ADRV9006 是一款高度集成的射頻收發器，具有雙通道發射器、雙通道接收器、集成合成器和數字信號處理功能。

ADRV9006 是一款高性能、高線性度、高動態范圍收發器，專為優化系統性能與功耗而設計。該器件是可配置的，非常適合要求苛刻的低功耗、便攜式和電池供電設備。ADRV9006 的工作頻率范圍為 30 MHz 至 6000 MHz，覆蓋 UHF、VHF、工業、科學和醫療 （ISM） 頻段，以及窄帶 （kHz） 和高達 40 MHz 的寬帶作中的蜂窩頻段。ADRV9006 能夠同時進行 TDD 和 FDD作。
數據表：*附件：ADRV9006雙通道窄帶和寬帶RF收發器技術手冊.pdf

收發器由具有先進噪聲系數和線性度的直接轉換信號路徑組成。每個完整的接收器和發射器子系統都包括 DC 偏移校正、正交誤差校正 （QEC） 和可編程數字濾波器，因此無需在數字基帶中使用這些功能。此外，還集成了多種輔助功能，例如輔助模數轉換器 （ADC）、輔助數模轉換器 （DAC） 和通用輸入/輸出 （GPIO），以提供額外的監控和控制功能。

完全集成的鎖相環 （PLL） 為發射器、接收器和時鐘部分提供高性能、低功耗、小數 N 分頻頻率合成。精心的設計和布局技術提供了高性能個人無線電應用所需的隔離。

集成了所有壓控振蕩器 （VCO） 和環路濾波器元件，以最大限度地減少外部元件數量。本振 （LO） 具有靈活的配置選項，包括各種功率模式。

該收發器包括可配置的省電模式，通過降低通道或設備不活動期間的功耗來延長便攜式設備的電池壽命。

ADRV9006 內核可直接由 1.0 V、1.3 V 和 1.8 V 穩壓器供電，并通過標準 4 線串行外設接口 （SPI） 進行控制。其它電壓電源用于提供適當的數字接口電平，并優化接收器、發射器和輔助轉換器的性能。

使用可配置的 CMOS 或低壓差分信號 （LVDS） 串行同步接口 （SSI） 選擇，支持高數據速率和低數據速率接口。

該ADRV9006采用 12 mm × 12 mm 196 引腳芯片級球柵陣列 （CSP_BGA） 封裝。

應用

• 任務關鍵型通信
• 甚高頻 （VHF）、超高頻 （UHF） 和高達 6 GHz 的蜂窩網絡
• 時分雙工 （TDD） 和頻分雙工 （FDD） 應用程序

特性

• 2 × 2 高度集成的收發器
• 中心頻率范圍為 30 MHz 至 6000 MHz
• 發射器和接收器帶寬為 12 kHz 至 40 MHz
• 2 個完全集成的小數 N 分頻 RF 合成器
• LVDS 和 CMOS 同步串行數據接口選項
• 低功耗休眠模式
• 跳 頻
• 可通過 4 線 SPI 完全編程
• 12 mm × 12 mm，196 球CSP_BGA

框圖

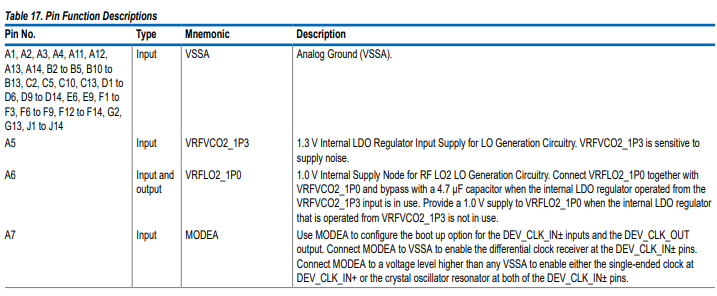

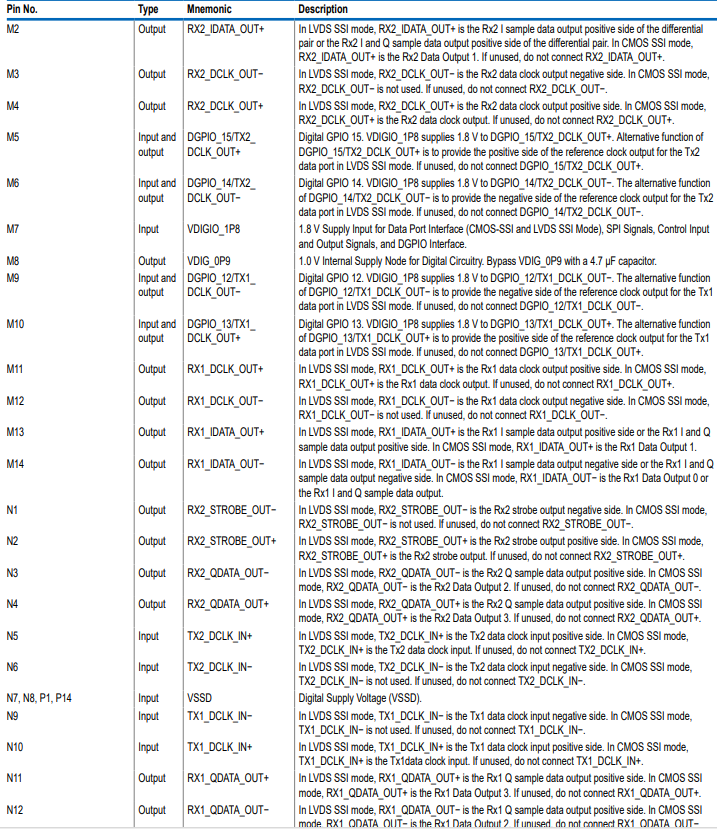

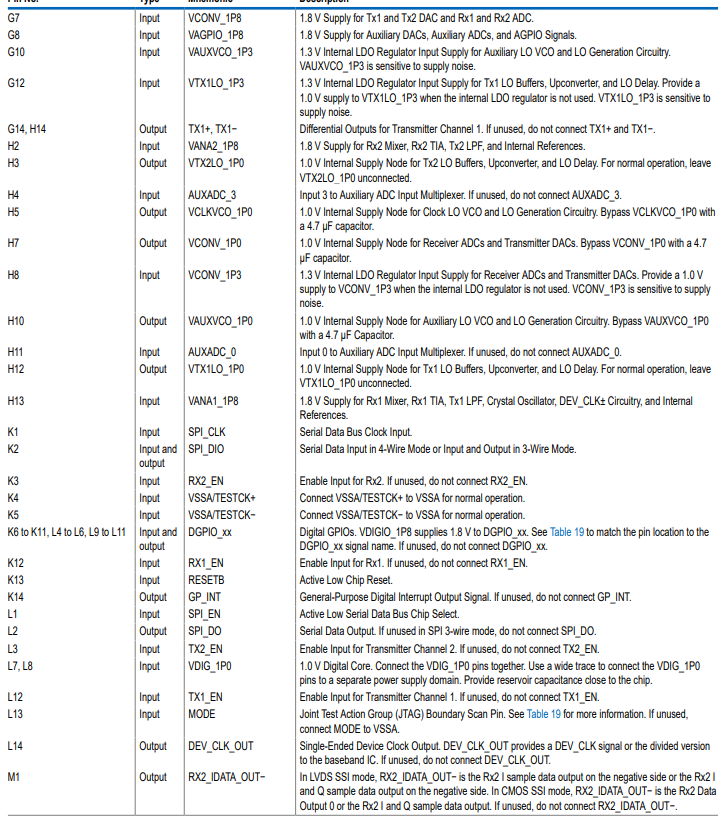

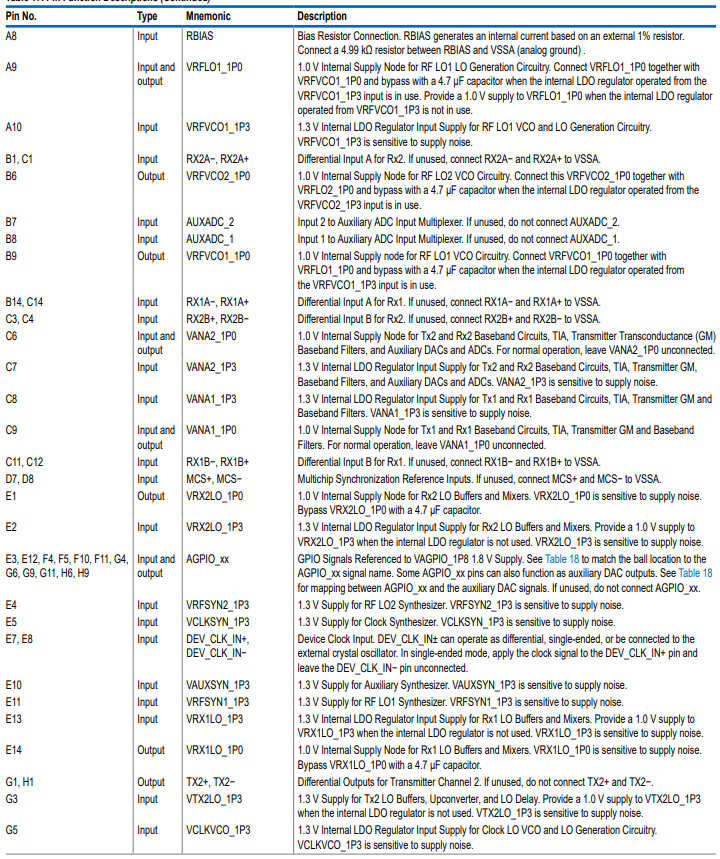

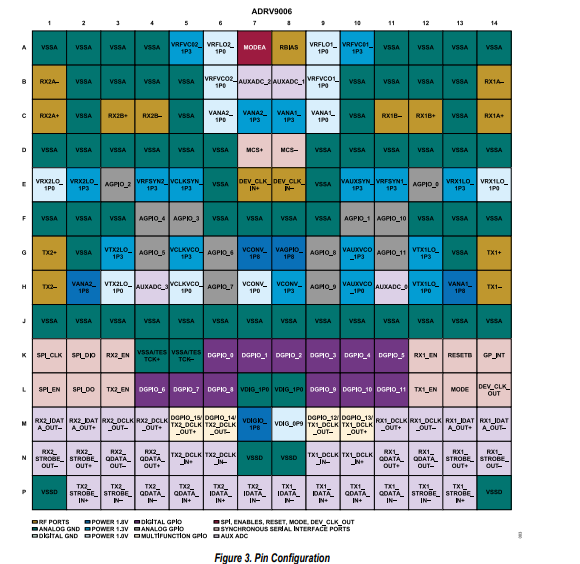

引腳配置和功能描述

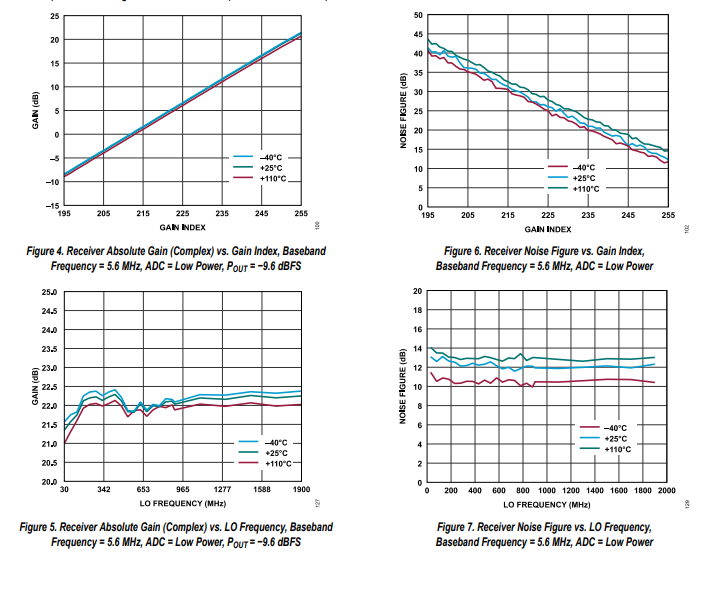

典型性能特性

ADRV9006支持的信號帶寬范圍為12千赫茲至40兆赫茲 。1兆赫茲的帶寬是區分窄帶和寬帶特性的界限。若信號帶寬小于1兆赫茲 ，則視為窄帶特性；否則，視為寬帶特性。ADRV9006的性能針對寬帶和窄帶特性均進行了測量。

寬帶

設備配置特性：接收器帶寬為40兆赫茲 ，同相/正交（I/Q）速率為61.44兆赫茲 ，發射器帶寬為40兆赫茲 ，I/Q速率為61.44兆赫茲 ，設備時鐘為38.4兆赫茲 ，所有測量均使用內部本地振蕩器（LO）。測量在標稱電源電壓下進行。除非另有說明，所有射頻規格均基于包含印刷電路板（PCB）和匹配電路損耗的測量結果。這些規格在設備的使用壽命內有效。

50兆赫茲本振

溫度設置指的是芯片溫度。除非另有說明，所有本振（LO）頻率均設置為50兆赫茲 。
