概述
ADRV9003是一款高集成度RF收發器，具有單通道發射器、雙通道接收器、集成式頻率合成器以及數字信號處理功能。
數據表：*附件：ADRV9003窄帶 寬帶RF收發器技術手冊.pdf

ADRV9003是一款高性能、高線性度、高動態范圍收發器，針對系統性能和功耗進行了優化。該器件可配置，非常適合要求苛刻的低功耗、便攜式和電池供電設備。ADRV9003的工作頻率范圍為30 MHz至6000 MHz，涵蓋UHF、VHF、工業、科研和醫療(ISM)頻段以及窄帶(kHz)和寬帶工作頻率高達40 MHz的蜂窩頻段。ADRV9003支持TDD和FDD操作。

該發射器包含直接變頻信號路徑，具有出色的噪聲系數和線性度。每個完整的接收器和發射器子系統都擁有直流失調校正、正交誤差校正(QEC)和可編程數字濾波器，無需在數字基帶中提供這些功能。此外，集成多種輔助功能，比如輔助模數轉換器(ADC)、輔助數模轉換器(DAC)以及通用輸入/輸出(GPIO)，提供額外的監測和控制能力。

完全集成的鎖相環(PLL)可同時針對發射器、接收器和時鐘部分提供高性能、低功耗的小數N分頻頻率合成。謹慎的設計與布局技術滿足高性能個人無線電應用的隔離要求。

集成所有壓控振蕩器(VCO)和環路濾波器元件，盡可能減少外部元件數。本振(LO)具有靈活的配置選項且包括快速鎖定模式。

該收發器包括低功耗睡眠和監控模式以便在監控通信時節能并延長便攜式設備的電池壽命。ADRV9003內核可由1.0 V、1.3 V和1.8 V穩壓器直接供電并通過標準的四線式串行端口進行控制。其他電壓電源用于提供適當?shù)臄?shù)字接口電平并優化接收器、發射器和輔助轉換器性能。

支持使用可配置CMOS或低壓差分信號(LVDS)串行同步接口(SSI)選項的高數據速率和低數據速率接口。ADRV9003采用12 mm × 12 mm、196引腳芯片級球柵陣列封裝(CSP_BGA)。

應用

• 關鍵性任務通信
• 甚高頻(VHF)、超高頻(UHF)以及高達6 GHz的蜂窩頻率
• 時分雙工(TDD)和頻分雙工(FDD)應用

特性

• 具有單通道變送器和雙通道接收器的高度集成收發器
• 頻率范圍為 30 MHz 至 6000 MHz
• 變送器和接收器帶寬為 12 kHz 至 40 MHz
• 兩個完全集成的小數 N 射頻頻率合成器
• LVDS 和 CMOS 同步串行數據接口選項
• 低功耗電源監控器和休眠方式
• 多芯片同步功能
• 快速跳頻
• 動態配置文件切換，可實現動態數據速率和采樣率
• 可通過 4 線 SPI 完全編程
• 12 mm × 12 mm、196 球 CSP_BGA

框圖

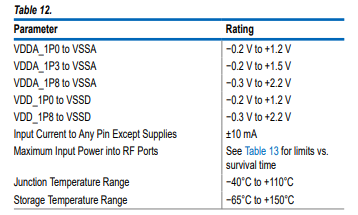

絕對最大額定值

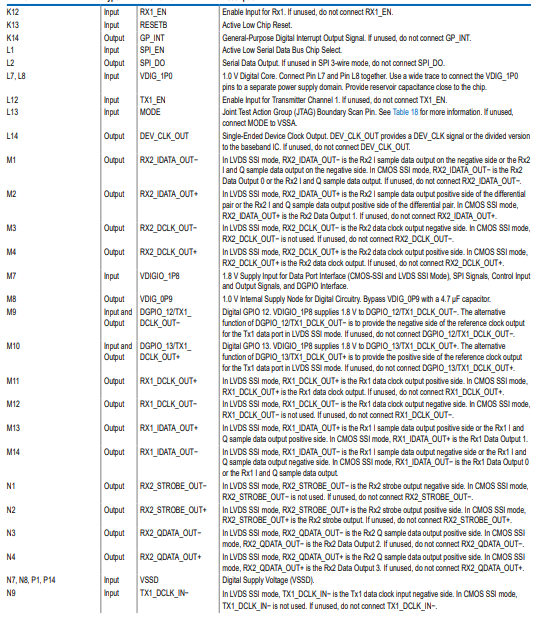

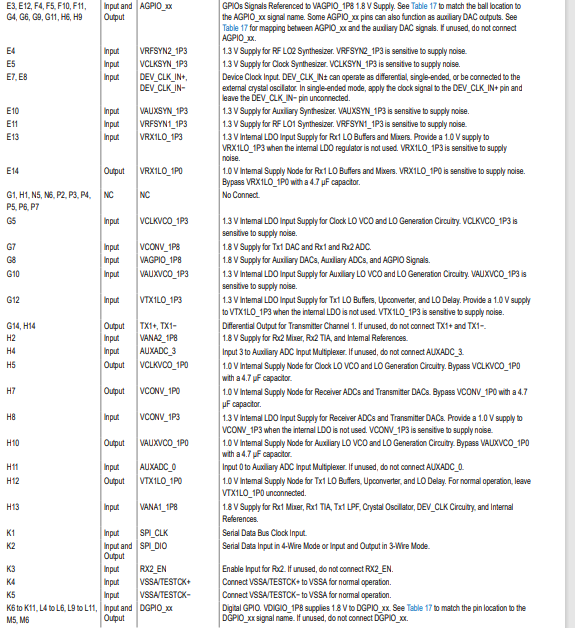

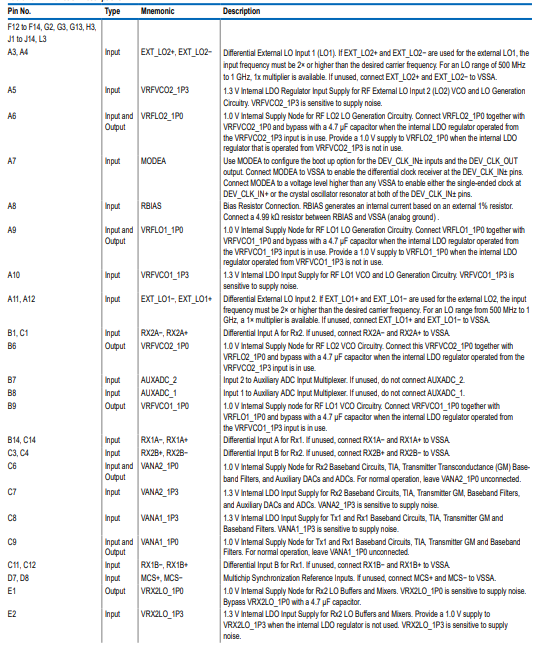

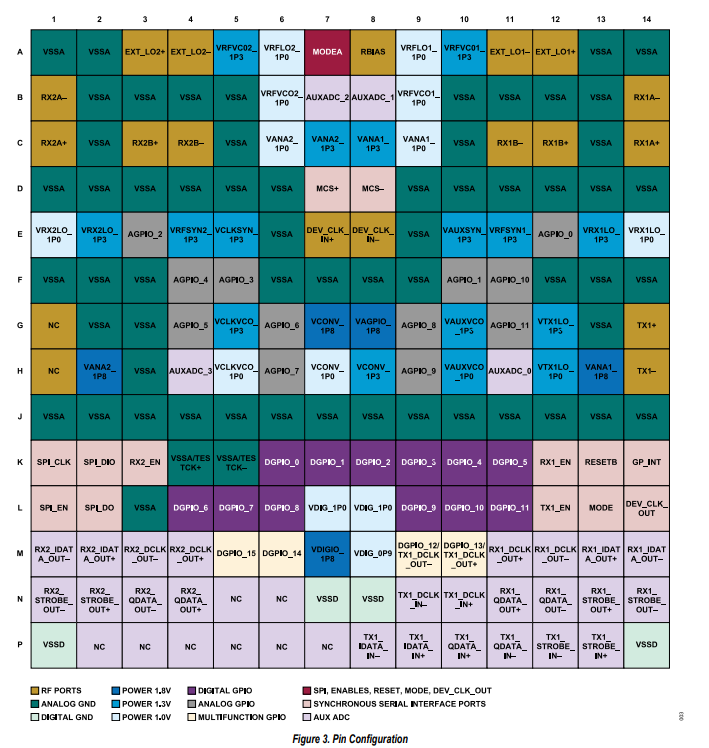

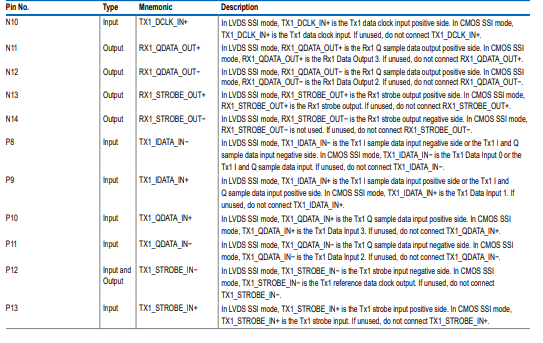

引腳配置描述

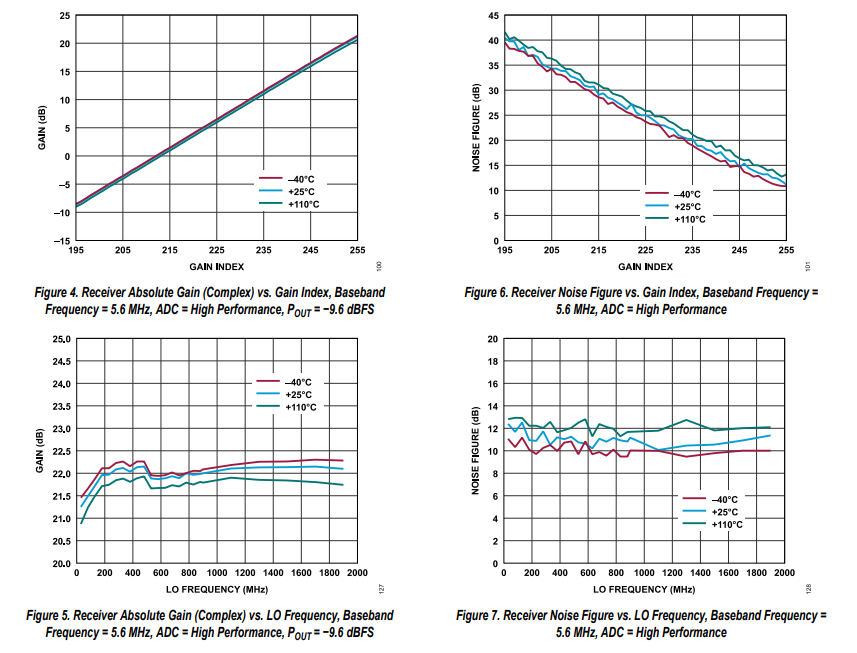

典型性能特性

ADRV9003支持的信號帶寬范圍為12 kHz至40 MHz。1 MHz的帶寬是區分窄帶和寬帶模式的界限。如果信號帶寬小于1 MHz，則視為窄帶模式；否則，視為寬帶模式。ADRV9003的性能針對寬帶和窄帶模式均進行了測量。

寬帶

設備配置模式：接收器帶寬 = 40 MHz，I/Q 速率 = 61.44 MHz，發射器帶寬 = 40 MHz，I/Q 速率 = 61.44 MHz，設備時鐘 = 38.4 MHz，所有測量均使用內部本振。測量在標稱電源電壓下進行。除非另有說明，所有射頻規格均基于包含印刷電路板（PCB）和匹配電路損耗的測量結果。這些規格在設備的整個使用壽命內均適用。

50 MHz本振

溫度設置指的是芯片溫度。除非另有說明，所有本振頻率均設置為50 MHz。
