優勢和特點

• ?3 dB帶寬：2.9 GHz (AV = 6 dB)
• 低供電電流：40 mA
• 引腳綁定的增益調整：6 dB、12 dB、15.5 dB
• 差分或單端輸入轉差分輸出
• 低噪聲輸入級：2.1 nV/√Hz RTI (AV = 12 dB)
• 低寬帶失真(AV = 6 dB)
  • 10 MHz：-94 dBc (HD2)、-87 dBc (HD3)
  • 70 MHz：-98 dBc (HD2)、-87 dBc (HD3)
  • 140 MHz：-95 dBc (HD2)、-87 dBc (HD3)
  • 250 MHz：?80 dBc (HD2)、-73 dBc (HD3)
• IMD3s：-86 dBc（250 MHz中心頻率）
• 壓擺率：9.8 V/ns
• 快速建立：2 ns；過驅恢復：3 ns
• 單電源供電：3 V至3.6 V
• 關斷控制
• 采用高速XFCB3 SiGe工藝制造

產品詳情

ADL5561是一款專為RF和IF優化的高性能差分放大器。該放大器在寬頻范圍內提供2.1 nV/√Hz的低噪聲以及出色的失真性能，從而使其成為驅動8-16位高速ADC的理想選擇。

ADL5561可以通過引腳設置提供三種可選增益，分別為6db、12db和15.5db。采用單端配置時，其增益分別降到5.6db、11.1db和14.1db。采用一個外部串聯輸入電阻可以靈活地?cái)U(kuò)展設置放大器的增益，實現從0到15.5dB之間的任何增益。

ADL5561的典型靜態電流為40mA，而在禁用時消耗的電流小于3mA，輸入和輸出間具有出色的隔離性能。

該器件的寬帶性能和低失真性能得到了優化，再加上其增益可調，使其可用于低失真、低噪聲和低功耗特性非常關鍵的通用IF和寬帶應用中。通過優化，實現了壓擺率、帶寬和寬帶失真性能的最佳組合，從而能夠驅動范圍很廣的A/D轉換器，并特別適合于驅動混頻器、PIN二極管衰減器、SAW濾波器以及多單元的分立器件。

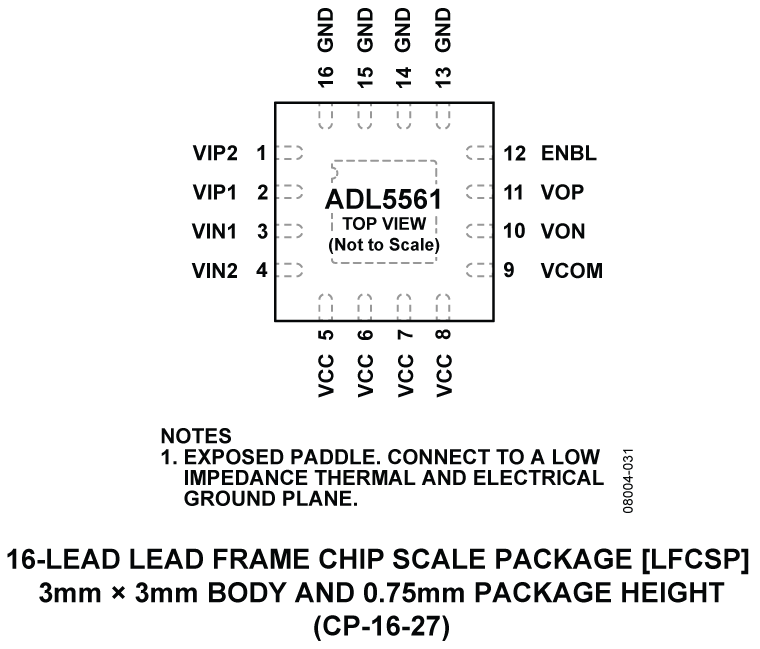

ADL5561采用ADI公司的高速SiGe工藝制造，封裝為3 mm×3 mm、16引腳的LFCSP緊湊型封裝，工作溫度范圍為?40°C～+85°C。

應用

• 差分ADC驅動器
• 單端-差分轉換
• RF/IF增益級
• SAW濾波器匹配接口

方框圖
