描述

TPS543C20A采用內部補償的仿真峰值電流模式控制方式，具有適用于EMI敏感型POL的時鐘同步固定頻率調制器。內部積分器和直接放大式斜坡跟蹤環路在較寬頻率范圍內消除了對外部補償的需求，從而使用系統設計具有靈活，密集和簡單的特點。可選的API和體制動功能有助于分別通過顯著減少下沖和過沖來提高瞬態性能。具有低損耗開關特性的集成式NexFET?MOSFET有助于提高效率和提供高達40A的輸出電流（采用5mm×7mm的PowerStack?封裝，帶有方便布局的散熱墊） 。兩個TPS543C20A器件可以堆疊在一起，以便提供高達80A的負載點。

特性

• 內部補償高級電流模式控制40A POL
• 輸入電壓范圍：4V至16V
• 輸出電壓范圍：0.6V至5.5V
• 集成3.4 /0.9mΩ堆疊式的NexFET?功率級，帶有無損低側電流檢測功能
• 固定頻率 - 同步到外部時鐘和/或同步輸出
• 可通過引腳搭接進行編程的開關頻率
  • 獨立模式下為300kHz的至2MHz的
  • 堆疊模式下為300kHz的至1MHz的
• 通過雙倍堆疊實現高達80A負載，并具有電流共享，電壓共享和CLK同步功能
• 可通過引腳搭接進行編程的基準電壓介于0.6V至1.1V之間，精度達0.5％
• 差分遙感
• 安全啟動至預偏置輸出電壓
• 高精度打嗝電流限制
• 異步脈沖注入（API）和體制動
• 40引腳5毫米×7毫米LQFN封裝，具有0.5毫米間距和單個散熱墊
• 使用TPS543C20A并借助WEBENCH ^?電源設計器創建定制設計方案

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓轉換器（集成開關）

? Vin (Min) (V) Vin (Max) (V) Vout (Min) (V) Vout (Max) (V) Iout (Max) (A) Regulated outputs (#) Switching Frequency (Min) (kHz) Switching Frequency (Max) (kHz) Iq (Typ) (mA) Features Control mode Duty cycle (Max) (%) Operating temperature range (C) Rating Package Group Type Package size: mm2:W x L (PKG) ? TPS543C20A 4 ? ? 16 ? ? 0.6 ? ? 5.5 ? ? 40 ? ? 1 ? ? 300 ? ? 2000 ? ? 4.3 ? ? Adjustable Current Limit
Enable
Forced Pulse Width Modulation (FPWM) Mode
Frequency Synchronization
Over Current Protection
Phase Interleaving
Power Good
Pre-Bias Start-Up
Remote Sense
Synchronous Rectification
UVLO Fixed ? ? Current Mode ? ? 70 ? ? -40 to 125 ? ? Catalog ? ? LQFN-CLIP | 40 ? ? Converter ? ? 40LQFN-CLIP: 35 mm2: 5 x 7 (LQFN-CLIP | 40) ? ?

方框圖

•

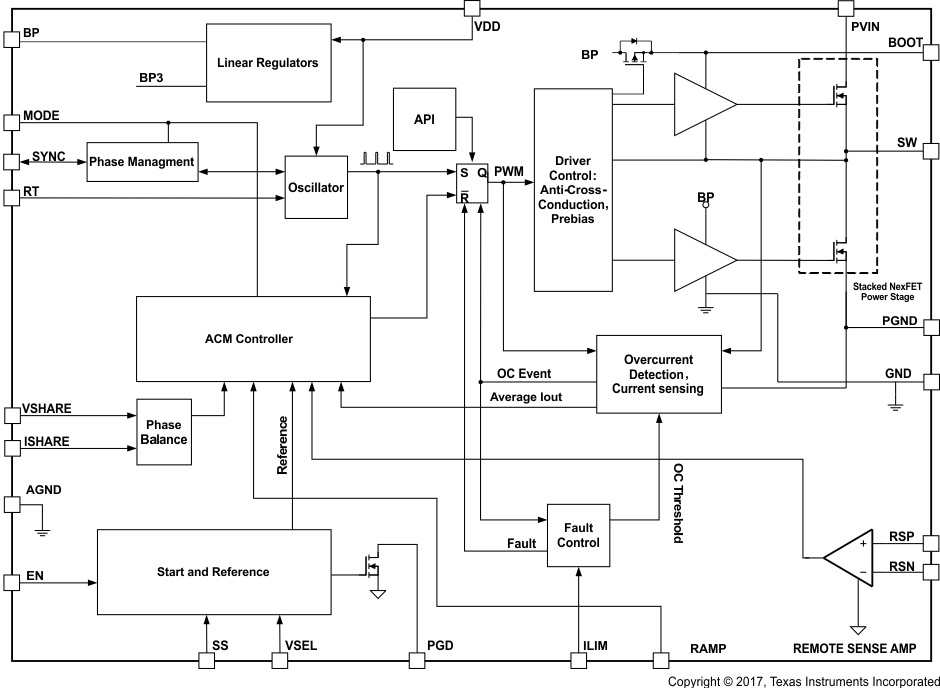

  TPS543C20A - 功能方框圖
