CD4027B CMOS 雙路 J-K 主/從觸發器

數據:

描述

CD4027B是一個單芯片集成電路,包含兩個相同的互補對稱J-K主從觸發器。每個觸發器都有單獨的J,K,置位,復位和時鐘輸入信號。提供緩沖的Q和Q \信號作為輸出。此輸入輸出配置提供與RCA-CD4013B雙D型觸發器的兼容操作。

CD4027B在執行控制,寄存器和切換功能時非常有用。 J和K輸入端的邏輯電平以及內部自動控制控制每個觸發器的狀態;觸發器狀態的變化與時鐘脈沖的正向變換同步。置位和復位功能與時鐘無關,并在置位或復位輸入時出現高電平信號時啟動。

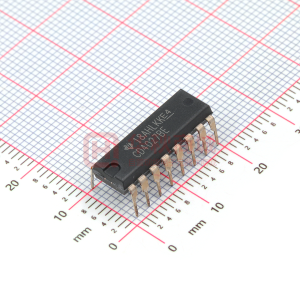

CD4027B類型采用16引腳密封雙列直插陶瓷封裝(F3A后綴),16引腳雙列直插塑料封裝(E后綴),16引腳小外形封裝(M,M96,MT和NSR后綴),以及16引腳薄型收縮小外形封裝( PW和PWR后綴)。

特性

  • 設置重置功能
  • 靜態觸發器操作??用“高”或“低”時鐘級別無限期保持狀態
  • 中速操作? 16 V(典型值)時鐘切換速率,10 V
  • 標準化,對稱輸出特性
  • 100%測試20 V時的靜態電流
  • 最大輸入電流在整個封裝溫度范圍內,在18 V時為1μA;在18 V和25°C下100 nA
  • 噪聲容限(完整封裝溫度范圍)=
    V DD時的1 V = 5 V
    2 V at V DD = 10 V
    2.5 V,V DD = 15 V
  • 5 V,10 V和15 V參數評級
  • 滿足JEDEC暫定標準第13B號“B系列CMOS器件描述的標準規范”的所有要求
  • 應用:
    • 寄存器,計數器,控制電路

從Harris Semiconductor獲得的數據表

參數 與其它產品相比?J-K 觸發器

?
Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
IOH (Max) (mA)
Rating
Pin/Package
CD4027B
CD4000 ? ?
3 ? ?
18 ? ?
2 ? ?
10 ? ?
8 ? ?
0.06 ? ?
130 ? ?
1.5 ? ?
-1.5 ? ?
Catalog ? ?
16PDIP
16SO
16SOIC
16TSSOP ? ?
