      TPS63020 High Current Buck-Boost Converter

      數據：

      描述

      TPS6302x器件為由兩節或三節堿性電池供電的產品提供電源解決方案，NiCd或NiMH電池，或單節鋰離子或鋰聚合物電池。使用單節鋰離子或鋰聚合物電池時，輸出電流可高達3 A，并將其放電至2.5 V或更低。降壓 - 升壓轉換器基于固定頻率，脈沖寬度調制（PWM）控制器，使用同步整流來獲得最大效率。在低負載電流時，轉換器進入省電模式，以在寬負載電流范圍內保持高效率?？梢越檬‰娔Ｊ?，強制轉換器以固定的開關頻率運行。開關中的最大平均電流限制為典型值4A。輸出電壓可使用外部電阻分壓器進行編程，或者內部固定在芯片上?？梢越棉D(zhuǎn)換器以最大限度地減少電池消耗。在關機期間，負載與電池斷開連接。

      TPS6302x器件可在-40°C至85°C的自由空氣溫度范圍內工作。這些器件采用14引腳VSON封裝，尺寸為3mm×4mm（DSJ）。

      特性

      • 輸入電壓范圍：1.8 V至5.5 V
      • 1.2 V至5.5 V的固定和可調輸出電壓選項< /li>
      • 效率高達96％
      • 在降壓模式下3.3 V時的3 A輸出電流（V IN = 3.6 V至5.5 V）
      • 升壓模式下3.3 V以上的輸出電流超過2 A（V IN > 2.5 V）
      • 降壓和升壓模式之間的自動轉換
      • 動態輸入電流限制
      • 器件靜態電流小于50μA
      • 省電模式提高低輸出功率效率
      • 強制固定頻率操作2.4 MHz并且可以進行同步
      • 智能電源良好輸出
      • 關機期間負載斷開
      • 過溫保護
      • 過壓保護

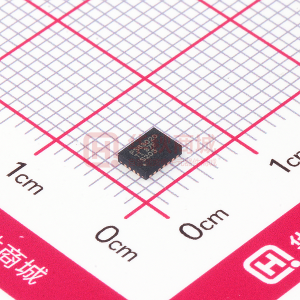

      • 采用3mm x 4mm 14引腳VSON封裝（DSJ）
      • 使用TPS6302x和WEBENCH Power Designer創建自定義設計

      所有商標均為其r的財產所有者。

      參數 與其它產品相比?降壓/升壓、反相或分離軌轉換器（集成式開關）

      ?
      Topology
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Switch Current Limit (Typ) (A)
      Duty Cycle (Max) (%)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Iout (Max) (A)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS63020 TPS63000 TPS63000-Q1 TPS63010 TPS63020-Q1 TPS63030 TPS63036 TPS63070
      Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ?
      1.8 ? ? 1.8 ? ? 1.8 ? ? 2 ? ? 1.8 ? ? 1.8 ? ? 1.8 ? ? 2 ? ?
      5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 16 ? ?
      1.2 ? ? 1.2 ? ? 1.2 ? ? 1.2 ? ? 1.2 ? ? 1.2 ? ? 1.2 ? ? 2.5 ? ?
      5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 9 ? ?
      4 ? ? 1.8 ? ? 1.8 ? ? 2.2 ? ? 4 ? ? 1 ? ? 1 ? ? 3.6 ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      2200 ? ? 1250 ? ? 1250 ? ? 2200 ? ? 2200 ? ? 2200 ? ? 2200 ? ? 2100 ? ?
      2600 ? ? 1500 ? ? 1500 ? ? 2400 ? ? 2600 ? ? 2600 ? ? 2600 ? ? 2800 ? ?
      0.05 ? ? 0.04 ? ? 0.04 ? ? 0.04 ? ? 0.05 ? ? 0.025 ? ? 0.025 ? ? 0.05 ? ?
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Power Good
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Synchronous Rectification
      UVLO Fixed ? ?      		 Dynamic Voltage Scaling
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Power Good
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Synchronous Rectification
      UVLO Fixed ? ?      		 Dynamic Voltage Scaling
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Output Discharge
      Power Good
      Synchronous Rectification
      UVLO Fixed
      Voltage Margining ? ?
      2 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ? 2 ? ? 0.5 ? ? 0.5 ? ? 2 ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Automotive ? ? Catalog ? ? Automotive ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      VSON ? ? VSON ? ? VSON ? ? DSBGA ? ? VSON ? ? SON ? ? DSBGA ? ? VQFN-HR ? ?

      方框圖 (1)
