TPS2590 3V 至 20V、30mΩ、2-5A 電子保險絲數據手冊

科技綠洲 ? 2025-05-14 09:29 ? 次閱讀

TPS2590 器件提供高度集成的熱插拔電源管理和卓越的 在負載由高達 20 V 的總線供電的應用中提供保護。最大 UV 開啟 2.9 V 的閾值使 TPS2590 器件非常適合低至 3.3 V 的標準總線電壓。 該器件適用于必須保護電壓總線以防止負載短路的系統 防止中斷或損壞其他系統組件。TPS2590器件采用 16 引腳 QFN 封裝 包。
*附件:tps2590.pdf

TPS2590 器件具有多種可編程保護功能。負載保護 由非限流故障閾值、硬電流限制閾值和故障實現 定時器。雙電流閾值允許系統在短時間內吸收高電流,而不會 導致負載電壓下降。這方面的一個例子是磁盤驅動器啟動。該技術是 非常適合經歷短暫高需求的負載,但受益于一致的保護級別 具有平均電流消耗。

熱插拔 MOSFET 保護由功率限制電路提供,可保護 內部 MOSFET 防止 SOA 相關故障。

TPS2590 器件提供故障指示器輸出,并允許閉鎖或重試開啟 故障。

特性

  • 集成導通 MOSFET
  • 高達 20V 的總線作
  • 可編程故障定時器
  • 可編程故障電流
  • 可編程硬電流限制
  • 快速禁用
  • 熱關斷
  • 負載故障警報
  • 鎖存和自動重試作
  • 4mm x 4mm QFN 封裝
  • –40°C 至 125°C 結
    溫范圍
  • UL2367 認證 - 文件編號 E169910

參數

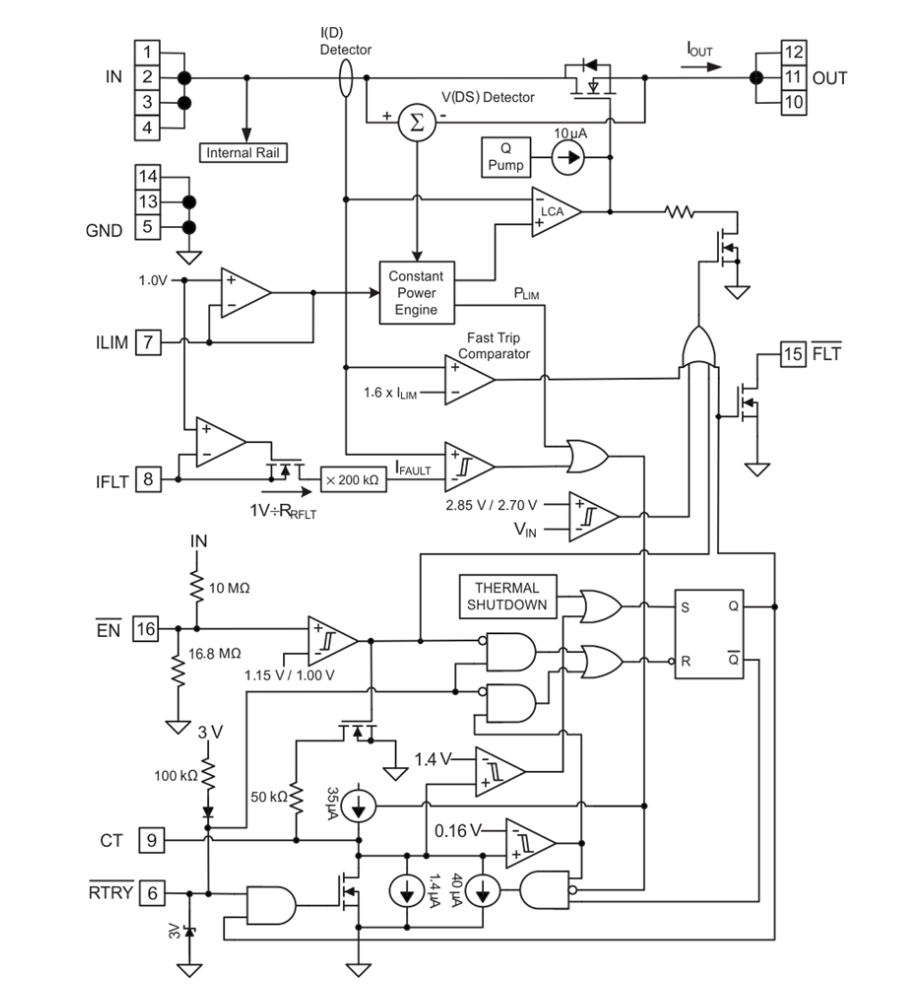

方框圖

概述

TPS是一款高集成度的熱插拔電源管理器件,提供高達A的負載電流能力和V的最大工作電壓。它集成了多個保護特性,適用于需要保護電壓總線免受負載短路影響的應用場景。

. 主要特性

  • ?高集成度?:內置Pass MOSFET,簡化設計。
  • ?高電流能力?:最大負載電流可達A。
  • ?寬電壓范圍?:支持最高V的電壓總線。
  • ?多重保護?:包括可編程故障電流、硬電流限制、快速禁用、熱關斷和負載故障警告。
  • ?可編程功能?:故障定時器和故障電流閾值可編程。
  • ?熱插拔保護?:防止因負載短路而損壞系統其他組件。
  • ?緊湊封裝?:引腳QFN封裝,尺寸小至mm x mm。

. 應用領域

  • RAID陣列
  • 電信設備
  • 插件電路板
  • 磁盤驅動器
  • SSD
  • PCIE
  • 筆記本電腦和上網本

. 功能框圖

數據手冊中提供了TPS的功能框圖,展示了其主要功能模塊,包括使能控制、輸入電壓檢測、故障電流檢測、電流限制、熱關斷保護、故障指示輸出等。

. 電氣特性

  • ?輸入電壓范圍?:V至V。
  • ?使能閾值?:EN引腳低電平有效,具有遲滯特性。
  • ?輸出導通電阻?:在A至.A負載電流下,典型值為.mΩ至mΩ。
  • ?故障電流閾值?:可編程,典型值為.A至.A。
  • ?電流限制?:可編程,典型值為.A至.A。
  • ?熱關斷溫度?:約°C,具有遲滯特性。

. 典型應用電路

數據手冊中提供了典型應用電路圖,展示了如何使用TPS為負載供電,并實現了過流保護、熱關斷保護等功能。

. 設計指南

  • ?啟動考慮?:對于大容量負載電容,需要合理設置故障定時器以避免啟動失敗。
  • ?使能引腳設計?:為避免啟動期間的誤動作,可以使用外部RC電路來延遲EN引腳的斷言。
  • ?布局建議?:支持組件(如電阻器電容器)應盡可能靠近TPS的相應引腳,以減少寄生效應。
  • ?熱管理?:在高電流應用中,應充分利用PowerPad封裝的熱管理優勢,將PowerPad直接焊接到PCB的GND平面上。
