      TPS62148 采用 2x3QFN 封裝并具有 1% 精度和 PFM/強制 PWM 特性的 3-17V 2.0A 降壓轉換器

      數據：

      描述

      TPS62147和TPS62148是高效率且簡便易用的同步降壓直流/直流轉換器，基于DCS-Control?拓?fù)浼夹g(shù)。其3V至17V的寬輸入電壓范圍使其適用于多節鋰離子電池以及12V中間電源軌。該器件提供2A連續輸出電流。該器件可在輕負載時自動進入省電模式，以便在整個負載范圍內保持高效率。憑借此功能，該器件非常適合用于需要連接待機性能的應用，比如工業計算機和視頻監控.MODE引腳設置為低之后，器件會根據輸出電流以及輸入和輸出電壓自動調整開關頻率。稱為自動效率提高（AEE?），可以在整個運行范圍內保持高轉換效率.TPS62147，TPS62148可在PWM模式中提供1％的輸出電壓精度，因此可支持高輸出電壓精度的電源設計.FSEL引腳允許在強制PWM模式中分別設置1.25MHz或2.5MHz的開關頻率。

      典型靜態電流為18μA。在關斷式中，典型電流為1μA。

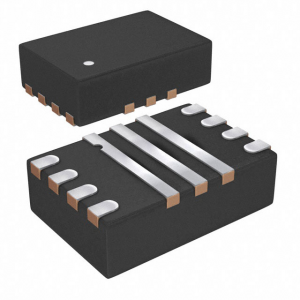

      此器件提供了可調節版本，采用3毫米x 2mm的VQFN封裝。

      特性

      • 指定T J 范圍（PWM模式）內輸出電壓精度±1％
      • 輸入電壓范圍：3V至17V
      • 靜態電流：18μA（典型值）
      • 輸出電壓范圍為0.8V至12V
      • 可調軟啟動
      • 強制PWM或PWM /PFM操作
      • 強制PWM模式中具有1.25MHz或2.5MHz的開關頻率
      • 精密使能輸入可實現
        • 用戶定義的欠壓鎖定
        • 準確排序
      • 100％占空比模式
      • 自動效率提高AEE?< /li>
      • DCS-Control?拓?fù)?/li>
      • 有源輸出放電（TPS62148）
      • HICCUP過流保護（TPS62147）
      • 電源正常輸出< /li>
      • 采用2mm×3mm VQFN封裝

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS62148 TPS62135 TPS62136 TPS62140 TPS62147
      3 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ?
      17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ?
      0.8 ? ? 0.8 ? ? 0.8 ? ? 0.9 ? ? 0.8 ? ?
      12 ? ? 12 ? ? 12 ? ? 6.3 ? ? 12 ? ?
      2 ? ? 4 ? ? 4 ? ? 2 ? ? 2 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      1250 ? ? 2500 ? ? 1000 ? ? 1250 ? ? 1250 ? ?
      2500 ? ? 2500 ? ? 1000 ? ? 2500 ? ? 2500 ? ?
      0.018 ? ? 0.018 ? ? 0.018 ? ? 0.017 ? ? 0.018 ? ?
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Fixed
      VID: other ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Fixed
      VID: 2-bit ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Fixed
      Voltage Margining ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Adjustable ? ?
      DCS-Control ? ? Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 DCS-Control ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      VQFN-HR ? ? VQFN-HR ? ? VQFN-HR ? ? VQFN ? ? VQFN-HR ? ?

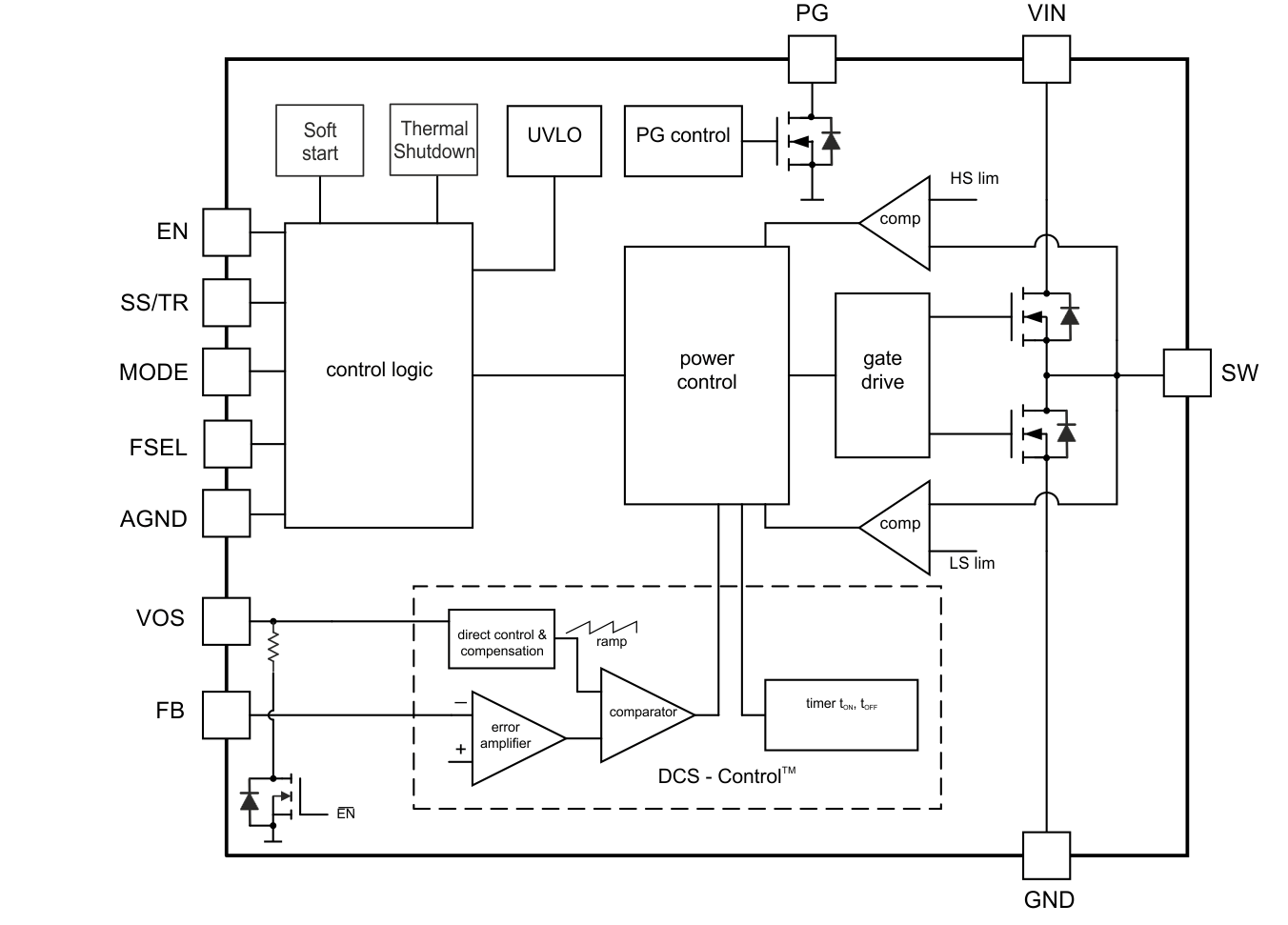

      方框圖 (1)
